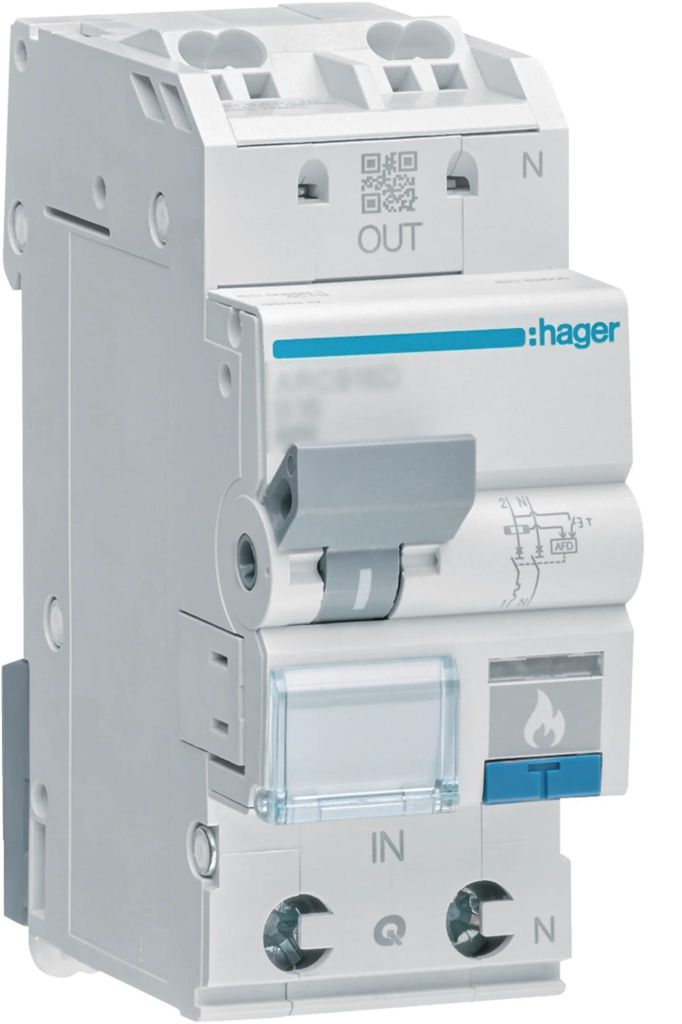

Die Hager Fehlerlichtbogen-Schutzeinrichtung ARC916D kombiniert einen AFDD-Brandschutzschalter mit einem Leitungsschutzschalter für einphasige Endstromkreise. Sie erkennt gefährliche serielle und parallele Fehlerlichtbögen und übernimmt gleichzeitig den Überlast- und Kurzschlussschutz mit Auslösecharakteristik B und 16A Bemessungsstrom. Das Gerät ist als 1P+N-Ausführung mit mitschaltendem tralleiter ausgeführt und besitzt ein Bemessungsschaltvermögen von 6kA. Der obere Anschluss erfolgt über QuickConnect, der untere Anschluss über biconnect/quickbusbar. Die Montage erfolgt auf der DIN-Hutschiene und beansprucht zwei Teilungseinheiten.
Vorteile
- AFDD- und Leitungsschutzfunktion kombiniert
- Erkennung gefährlicher Fehlerlichtbögen
- B-Charakteristik mit 16A Bemessungsstrom
- 6kA Bemessungsschaltvermögen
- QuickConnect-Anschluss oben
- biconnect/quickbusbar-Anschluss unten
- Mitschaltender tralleiter
- Nur 2 Teilungseinheiten breit
Technische Eigenschaften
- Produktart AFDD mit Leitungsschutzschalter
- Hersteller Hager
- Herstellernummer ARC916D
- Polart 1P+N
- Bemessungsstrom 16A
- Bemessungsbetriebsspannung 230V AC
- Bemessungsfrequenz 50Hz
- Auslösecharakteristik B
- Bemessungsschaltvermögen 6kA
- Isolationsspannung Ui 500V
- Stoßspannungsfestigkeit Uimp 4kV
- Verlustleistung 5,22W
- Energiebegrenzungsklasse 3
- Anzahl Module 2
Anwendung
- Zum Schutz einphasiger Endstromkreise vor Fehlerlichtbögen
- Zum Überlastschutz
- Zum Kurzschlussschutz
- Für Wohngebäude
- Für Geschäfts- und Zweckgebäude
- Für Verteilereinbau auf DIN-Hutschiene
- Für Stromkreise mit 16A Bemessungsstrom und B-Charakteristik
Abmessungen
- Länge 70mm
- Breite 35,5mm
- Höhe 85mm
Lieferumfang: 1 Stück
[ 25891805: 2026-09-04 06:37:21.0 ]
Eigenschaften - Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-16A 2M.- AFDD nach DIN EN 62606 (VDE 0665-10), kombiniert mit Leitungsschutzschalter 1P+N, mit elektronischer Differenzstrom-Messung (300 mA) zur Erhöhung des Brandschutzes in nicht mit RCD geschützen Stromkreise,- mit QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11),- blaue Test-Taste für die AFD-Einheit mit Fehlerlichtbogenanzeige.- Einfache Einzelentnahme aus dem Phasenschienenverbund.- Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.- Beschriftungsmöglichkeit direkt am Gerät
Technische Daten:- Auslösecharakteristik: B
- Polzahl: 2
- Bemessungsstrom: 16 A
- Bemessungsspannung: 230 V
- Bemessungsabschaltvermögen nach EN 60898: 6 kA
- Spannungsart: AC
- Energiebegrenzungsklasse: 3
- Frequenz: 50 Hz
- Mitschaltender tralleiter: ja
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Breite in Teilungseinheiten: 2
- Einbautiefe: 70 mm
- Zusatzeinrichtungen werkseitig angebaut: Brandschutzschalter
- Schutzart (IP): IP20
- Baugröße (nach DIN 43880): 1
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Entdecken Sie diese Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-16A 2M. Ideal für Elektriker, die Zuverlässigkeit und Schutz suchen. Mit diesem Gerät profitieren Sie von effizientem Fehlerstromschutz und einfacher Installation. Ein unverzichtbares Werkzeug für moderne elektrische Anwendungen.
Merkmale
Schutzschaltertyp
Miniatur-Leistungsschalter
Anzahl Module (max.)
2 Modul(e)
Verpackungsdaten
Menge pro Packung
1 Stück(e)
Gewicht und Abmessungen
Energie
Eingangsfrequenz
50 - 60 Hz
Betriebsbedingungen
Betriebstemperatur
-25 - 60 °C
Temperaturbereich bei Lagerung
-40 - 70 °C
Technische Details
Konformitätsbescheinigungen
,
Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-16A 2M
n.a.
Technische Daten
Betriebstemperatur: -25 bis 60 °C
Herstellerfarbe
Grau
Abm.
(B x H x T) 36 x 85 x 70 mm
Inhalt
1St.
Nennstrom
16A
Nennstrom - gerundet
16A
Tiefe
70mm
Höhe
85mm
Breite
36mm
Passend für (Details)
Leitungsschutzschalter
Nennspannung
230V
Ausschaltvermögen
6kA
Polzahl
2
Auslöse-Charakteristik
B
Produkt-Art
Brandschutzschalter
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Brandschutzschalter 1P+N,6kA,B16A ARC916D Auslösecharakteristik B, Polzahl 2, Bemessungsstrom 16A, Bemessungsspannung 230V, Bemessungsabschaltvermögen nach EN 61009 6kA, Spannungsart AC, Energiebegrenzungsklasse 3, Frequenz 50Hz, Mitschaltender tralleiter, Überspannungskategorie 3, Verschmutzungsgrad 2, Baugröße (nach DIN 43880) 1, Breite in Teilungseinheiten 2, Einbautiefe 70mm, Zusatzeinrichtungen werkseitig angebaut Brandschutzschalter, Schutzart (IP) IP20, Fehlerlichtbogen-Schutzeinrichtung AFDD mit LS-Schalter 1P+N 6kA B-16A 2M. AFDD Brandschutzschalter nach DIN EN 62606 (VDE 0665-10), kombiniert mit Leitungsschutzschalter 1P+N, mit elektronischer Differenzstrom-Messung (300 mA) zur Erhöhung des Brandschutzes in nicht mit RCD geschützen Stromkreise, mit QuickConnect Klemme nach DIN EN 60898-1 (VDE 0641-11). Berührungsschutz nach IP2x DIN VDE 0106 Teil 100, blaue Test-Taste und AFD-Ausgelöstanzeige. Einfache Einzelentnahme aus dem Phasenschienenverbund. Mit VDE Zeichen. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät.
Hager ARC916D Brandschutzschalter 2polig 16 A 230 V - Leitungsschutzschalter
Die AFFD-Brandschutzschalter von Hager schützen effektiv vor Fehlerlichtbögen und der von ihnen ausgehenden Brandgefahr. Mit einem Mikroprozessor wird der entsprechende Stromkreis überwacht. Sobald Strom- und Spannungsverläufe auftreten, die auf einen Fehlerlichtbogen hindeuten, wird der Stromkreis abgeschaltet. Erkannt werden serielle und parallele Fehlerlichtbögen. Das Modulargerät ist eine Kombination aus Fehlerlichtbogen-Schutzeinrichtung und Leitungsschutzschalter. Angeschlossen wird es über die zuverlässige und einfach zu handhabende QuickConnect-Klemmtechnik. Der AFFD-Brandschutzschalter überzeugt durch die einfache Einzelentnahme aus dem Phasenschienenverbund und bietet eine Beschriftungsmöglichkeit direkt am Gerät. Zudem ist er geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Hager ARC916D AFDD m.LS 1P+N 6kA B16A 2M Brandschutzschalter
