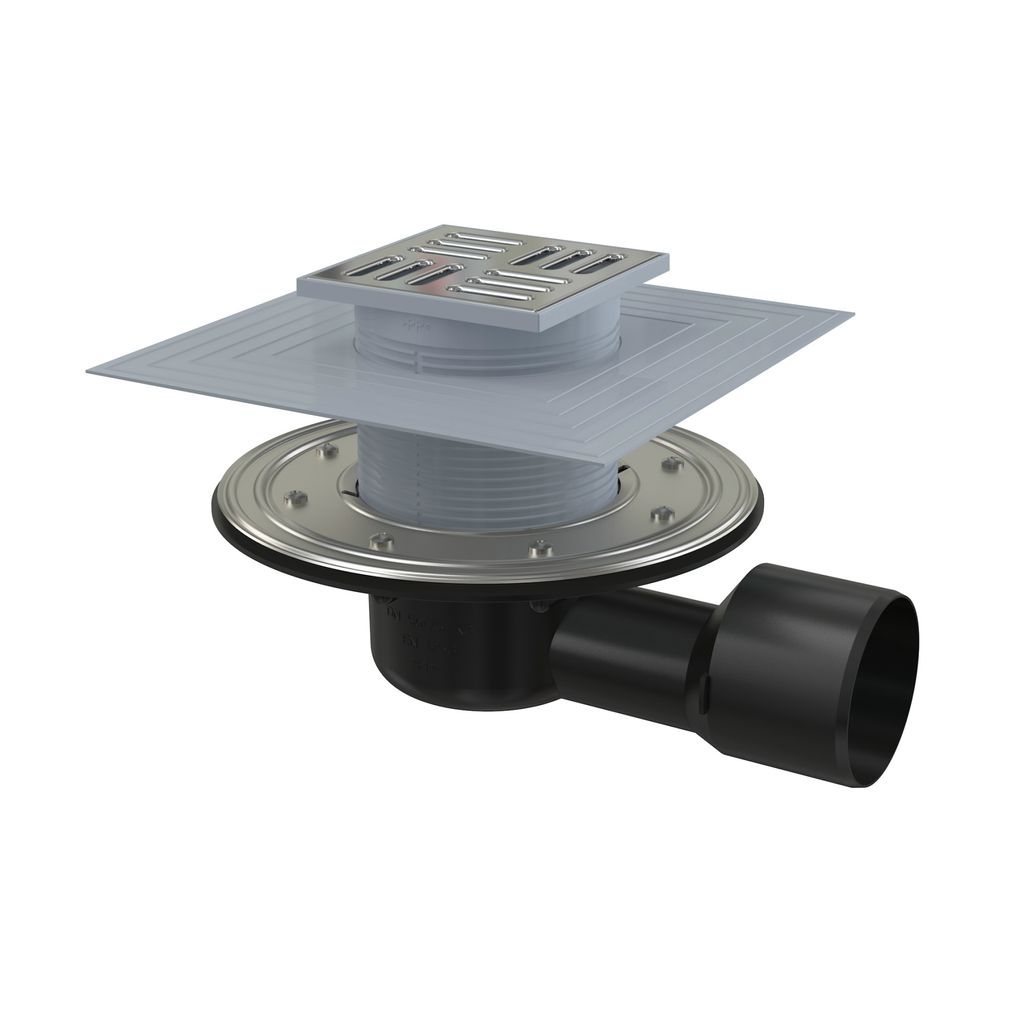

AlcaDrainBodenablauf 105×105/50/75 mm mit einem waagrechten Abgang, Edelstahl Rost, Edelstahl-Dichtungflansch und Manschette-2. Abdichtung, Geruchsverschluss mit Sperrwasser und mit Klappe

• Für innere Räume, wo eine häufige Verwendung vorausgesetzt wird, die mit einem regelmäßigen Ablauf des Wassers verbunden ist (Badezimmer) – Wasser-Geruchsverschluss
• Für Außenräume, wo eine Senkung der Temperaturen unter den Gefrierpunkt möglich ist – trockener Geruchsverschluss
• Zur Entwässerung einer bodengleichen Dusche
• Für barrierefreien Zugang

Eigenschaften

• Höhenverstellbarer Stutzen 25-95 mm
• Gitter aus Edelstahl 102×102×5 mm
• Breiter Isolationskragen für Anbindung an Wasserdämmung des Baus
• Kragen der 2. Isolationsstufe zur Anbindung der Isolationsschicht unter dem Fußbodenbelag
• Rostfreier Kragen für feste Befestigung der Bahn oder des Gewebes für Wasserdämmung des Baus
• Seitlicher Anschluss an einen Ablauf Ø75/50 mm
• Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
• Optionale Verwendung des trockenen oder Wasser-Geruchsverschlusses
• Die Geruchsverschlüsse verhindern ein Durchdringen von Gerüchen aus der Kanalisation
• Kompatibilität mit den Teilen von Duschrinnen inklusive des Wasser-, Trockengeruchverschlusses und des kombinierten Geruchsverschlusses SMART
• Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
• Material: rostfreier Stahl AISI 304, DIN 1.4301

Technische Daten

Produktdetails:

• DN50
• mit Geruchsverschluss
• Abgang waagerecht
• Durchfluss mit Einlaufgitter (Wasser-Geruchsverschluss) 46 l/min
• Durchfluss mit Einlaufgitter (trockener Geruchsverschluss) 62 l/min
• Geruchsverschluss mit Sperrwasser 51mm
• Beständigkeit des Geruchsverschlusses gegen Druck 480 Pa
• die Belastungsklasse K3 300 kg
• Abfallrohrleitung Durchmesser 75/50 mm

Lieferumfang:

• AlcaPlast Bodenablauf 105x105mm DN50 mit Geruchsverschluss Abgang waagerecht APV3344

AlcaPlast APV Bodenablauf / Duschablauf mit rostfreiem Edelstahlrost 105 x 105 mm, z.B. für Badezimmer, Duschräume, Waschküche, Sauna, Hof, Terrasse.

Wählen Sie zwischen den Varianten mit waagerechtem (APV3344) oder senkrechtem Abgang (APV4344), siehe Bildmaterial und Auswahl.

Anschluss DN 50/75 (Ø 50/75mm) für große Wasser-Ablaufmengen bis 62 l/min.
Für Geruchsverschluss mit Sperrwasser (Siphon) oder mechanischer Klappe bei Austrocknung bzw. im Außenbereich,
werden Siphon und Klappe mitgeliefert, wahlweise kann eines von beiden eingebaut werden.

Hochwertiger und robuster Edelstahl-Einlaufrost 105 mm x 105 mm, sehr flexibel einsetzbar durch mögliche Höheneinstellung und Anpassung.

1. Abdichtungsflansch 220 x 220 mm zum einfachen Einbringen der Bodenabdichtung
2. Abdichtungs-Klemmflansch Ø 215 mm aus Edelstahl (für z.B. Bitumenabdichtung)
3. Einfache Reinigungsmöglichkeit - von oben bis hin zum Ablaufrohr durch entnehmbaren Siphon/Klappe
4. UV-beständig und beständig gegen normale mechanische, chemische und thermische Einflüsse

Technische Daten:

Siphon mit Sperrwasser 51 mm oder Klappe
Anschluss DN 50/75 / Ø 50/75 mm
Ablaufleistung mit Siphon 46 l/min (62 l/min bei eingebauter Klappe)
Einbauhöhe max. 104 mm -174 mm
Einlaufstutzen um 7 cm kürzbar
Belastungsklasse K3 = 300 kg
Material Edelstahl und PP
Farbe schwarz
Temperaturbeständigkeit bis 95°C
Norm: EN1253
