Anwendung

Für Außenräume, wo eine Senkung der Temperaturen unter den Gefrierpunkt möglich ist
Zur Entwässerung der Fußbodenebene
Für barrierefreien Zugang

Eigenschaften

Niedrige Bauhöhe
Gitter aus Edelstahl 102×102×5 mm
Höhenverstellbarer Stutzen 24-47 mm
Seitlicher Anschluss an einen Ablauf Ø50 mm
der Isolationskragen für die Anbindung an die Wasserdämmung des Baus
Kragen der 2. Isolationsstufe zur Anbindung der Isolationsschicht unter dem Fußbodenbelag
Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
Trockener Geruchsverschluss
Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
Material: rostfreier Stahl AISI 304, DIN 1.4301

Technische Daten

Durchfluss mit Einlaufgitter	62 l/min
Beständigkeit des Geruchsverschlusses gegen Druck	260 Pa
die Belastungsklasse K3	300 kg
Abfallrohrleitung Ø	50 mm
Gesamte Bauhöhe	90 – 113 mm

Lieferumfang

Bodenablaufkörper waagrecht Ø50 mm
Bodenablauf Aufsatz 105x105 mm
Gitter - Edelstahl
Trockener Geruchsverschluss
Kragen der 2. I...

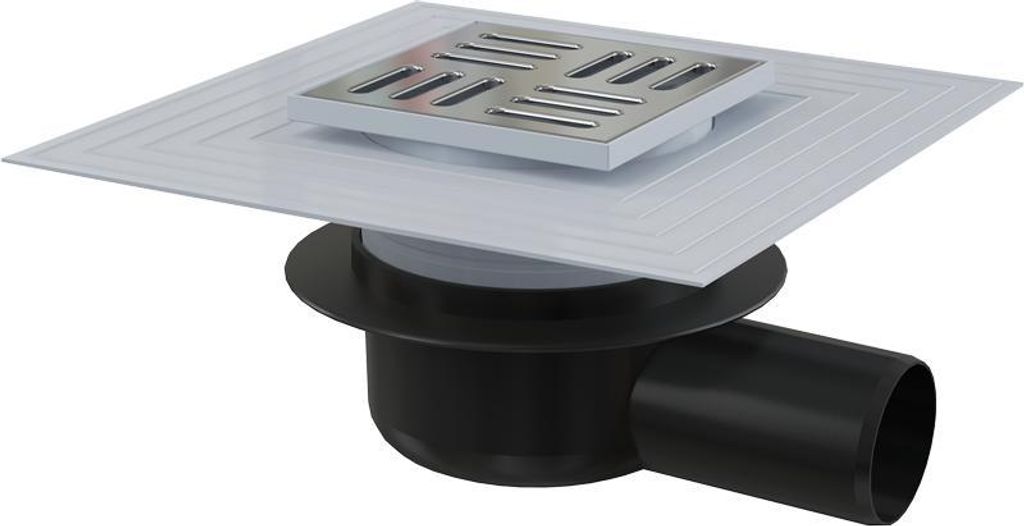

AlcaDrain Bodenablauf 105×105/50 mm mit einem waagrechten Abgang, Edelstahl Rost, Manschette-2. Abdichtung, Geruchsverschluss mit Klappe

Name: AlcaDrain Bodenablauf 105×105/50 mm mit einem waagrechten Abgang, Edelstahl Rost, Manschette-2. Abdichtung, Geruchsverschluss mit Klappe
Brand: alcadrain
SKU: 321628431
Rating: 5 (1 reviews)

Alle Preise inkl. MwSt.

Informationen zur Produktsicherheit:

Ähnliche Produkte

VILSTEIN© Duschrinne mit Siphon Boden- und Duschablauf Quadratisch Befliesbar 15 x 15 cm

4,6

39,00

-15%

33,15

Kostenloser Versand

Verkäufer: Avaloid

Produktbild von EMKE Duschrinne 50cm Edelstahl Bodenablauf Siphon mit Geruchsstop Randablauf Haarsieb Sehr Flach Ablaufrinne Komplettset

EMKE Duschrinne 50cm Edelstahl Bodenablauf Siphon mit Geruchsstop Randablauf Haarsieb Sehr Flach Ablaufrinne Komplettset

4,8

62,99

Kostenloser Versand

Verkäufer: EMKE

Produktbild von EMKE Bodenablauf Edelstahl Eck 152 x 152mm Ablaufgarnitur mit Siphon Geruchsstop und Haarsieb, Duschablauf Abfluss Ablaufloch set

EMKE Bodenablauf Edelstahl Eck 152 x 152mm Ablaufgarnitur mit Siphon Geruchsstop und Haarsieb, Duschablauf Abfluss Ablaufloch set

4,5

49,99

Kostenloser Versand

Verkäufer: EMKE

AlcaDrain Bodenablauf 105×105/50 mm mit einem waagrechten Abgang, Edelstahl Rost, Geruchsverschluss mit Sperrwasser

5,0

11,25

Verkäufer: HARKO

Produktbild von AlcaDrain Bodenablauf 105×105/50 mm mit einem waagrechten Abgang, Edelstahl Rost, Edelstahl-Dichtungflansch und Manschette-2. Abdichtung, Kombi-Geruchsverschluss SMART

AlcaDrain Bodenablauf 105×105/50 mm mit einem waagrechten Abgang, Edelstahl Rost, Edelstahl-Dichtungflansch und Manschette-2. Abdichtung, Kombi-Geruchsverschluss SMART

33,05

Verkäufer: haustechnikpartner24

Bodenablauf Balkonablauf Edelstahl Badablauf Kellerablauf Duschablauf Ablauf

33,11

Verkäufer: HARKO

Bestseller

Duschablaufgarnitur, Chrom

5,0

17,95

Verkäufer: qpool24

Bodenablauf Ablaufrinne Dusch Ablauf 10x10 cm Duschrinne Badablauf Siphon

34,00

Verkäufer: Badheizung

Bodenablauf Ablaufrinne Dusch Ablauf 15x15 cm Duschrinne Badablauf Siphon für Bad

44,00

Verkäufer: Badheizung

A disassembled floor drain assembly is shown against a white background.

AlcaDrain Bodenablauf 150×150/50/75 mm mit einem senkrechten Abgang, Edelstahl Rost, Edelstahl-Dichtungflansch und Manschette-2. Abdichtung, Geruchsverschluss mit Sperrwasser und mit Klappe

4,7

36,71

Verkäufer: haustechnikpartner24

Duschablauf Badablauf Bodenablauf DN 50 in Edelstahl Spot 1

20,60

Verkäufer: Eoshop

Duschrinne Bodenablauf Madeira 60 cm Edelstahl Siphon Befliesbar Ablaufrinne Ultra Flach

4,7

43,00

Verkäufer: baulando

AlcaDrain Bodenablauf 150×150/50 mm mit einem senkrechten Abgang, Rost Grau, Geruchsverschluss mit Sperrwasser

4,5

3,03

Verkäufer: Eoshop

Sanit Duschablauf Duschwannenablauf 90mm, 34.046.00..0000

4,7

36,09

Verkäufer: KK-Dichtungstechnik

tectake® Duschrinne aus Edelstahl einfache Reinigung

4,7

86,09

Kostenloser Versand

Verkäufer: Schnaeppchen-Schuppen

Duschrinne Bodenablauf Tocantins 30 cm Edelstahl Siphon Ablaufrinne

5,0

34,40

Verkäufer: baulando

Edelstahl Bodenablauf Ablaufrinne Dusch Ablauf 15x15 cm Duschrinne Badablauf Siphon

58,00

Verkäufer: Badheizung

Aloni Duschrinne Tropfen 70cm

5,0

52,99

Verkäufer: Markt-Bau

vidaXL Duschrinne 530x140 mm Edelstahl

43,99

Kostenloser Versand

Verkäufer: vidaXL

Duschablauf Bodenablauf DN 50 senkrecht Edelstahl Dichtungsfolie Arco3 391/1

194,85

Verkäufer: Eoshop

Mehr zum Produkt

Produktbeschreibung & Produktdaten

Anwendung

Für Außenräume, wo eine Senkung der Temperaturen unter den Gefrierpunkt möglich ist
Zur Entwässerung der Fußbodenebene
Für barrierefreien Zugang

Eigenschaften

Niedrige Bauhöhe
Gitter aus Edelstahl 102×102×5 mm
Höhenverstellbarer Stutzen 24-47 mm
Seitlicher Anschluss an einen Ablauf Ø50 mm
der Isolationskragen für die Anbindung an die Wasserdämmung des Baus
Kragen der 2. Isolationsstufe zur Anbindung der Isolationsschicht unter dem Fußbodenbelag
Siphon ermöglicht die perfekte Reinhaltung, bis zum Abflussrohr
Trockener Geruchsverschluss
Material: Polypropylen, gegen mechanische, chemische und thermische Beschädigung beständig
Material: rostfreier Stahl AISI 304, DIN 1.4301

Technische Daten

Durchfluss mit Einlaufgitter	62 l/min
Beständigkeit des Geruchsverschlusses gegen Druck	260 Pa
die Belastungsklasse K3	300 kg
Abfallrohrleitung Ø	50 mm
Gesamte Bauhöhe	90 – 113 mm

Lieferumfang

Bodenablaufkörper waagrecht Ø50 mm
Bodenablauf Aufsatz 105x105 mm
Gitter - Edelstahl
Trockener Geruchsverschluss
Kragen der 2. Isolationsstufe innen Ø105 mm
Dichtungssatz

extra flacher Bodenablauf / Duschablauf mit rostfreiem Edelstahlrost 105x105mm

z.B. für Badezimmer, Duschräume, Waschküche, Sauna, Hof, Terrasse etc.

Anschluss DN50 (ø50mm) für große Wasser-Ablaufmengen bis 62 l/min

Geruchsverschluss mit meschanischer Klappe

1. Abdichtungsflansch ø150mm

2. Abdichtungsflansch 220x220mm

hochwertiger und robuster Edelstahl-Einlaufrost 105mm x 105mm

sehr flexibel einsetzbar durch sehr geringe Einbauhöhe und mögliche Höheneinstellung / -anpassung

2 Abdichtungsflansche zum einfachen Einbringen der Bodenabdichtung

einfache Reinigungsmöglichkeit - von oben bis hin zum Ablaufrohr durch entnehmbare Klappe

UV-beständig

beständig gegen normale mechanische, chemische und thermische Einflüsse

Geruchsverschluss mit mechanischer Klappe
Anschluss DN50 / ø50mm
Ablaufleistung 62 l/min
Einbauhöhe max. 90-113mm
Einlaufstutzen um 2,3cm kürzbar
Belastungsklasse K3 = 300 kg
Material Edelstahl und PP
Farbe schwarz/grau
Temperaturbeständigkeit bis 95°C
Norm: EN1253

Maße: 105 mm × 105 mm (Rost)
Länge: 23 cm
Gewicht: 604.3 g
Modell: AlcaDrain Bodenablauf
Material: Kunststoff
Lieferumfang: - Bodenablaufkörper waagrecht Ø50 mm - Bodenablauf Aufsatz 105x105 mm - Gitter - Edelstahl - Trockener Geruchsverschluss - Kragen der 2. Isolationsstufe innen Ø105 mm - Dichtungssatz
EAN: 8595580507008
Herstellernummer: APV26C
Hersteller: alcadrain

Maße: 105 mm × 105 mm (Rost)
Länge: 23 cm
Gewicht: 604.3 g
Modell: AlcaDrain Bodenablauf
Material: Kunststoff
Lieferumfang: - Bodenablaufkörper waagrecht Ø50 mm - Bodenablauf Aufsatz 105x105 mm - Gitter - Edelstahl - Trockener Geruchsverschluss - Kragen der 2. Isolationsstufe innen Ø105 mm - Dichtungssatz
EAN: 8595580507008
Herstellernummer: APV26C
Hersteller: alcadrain
