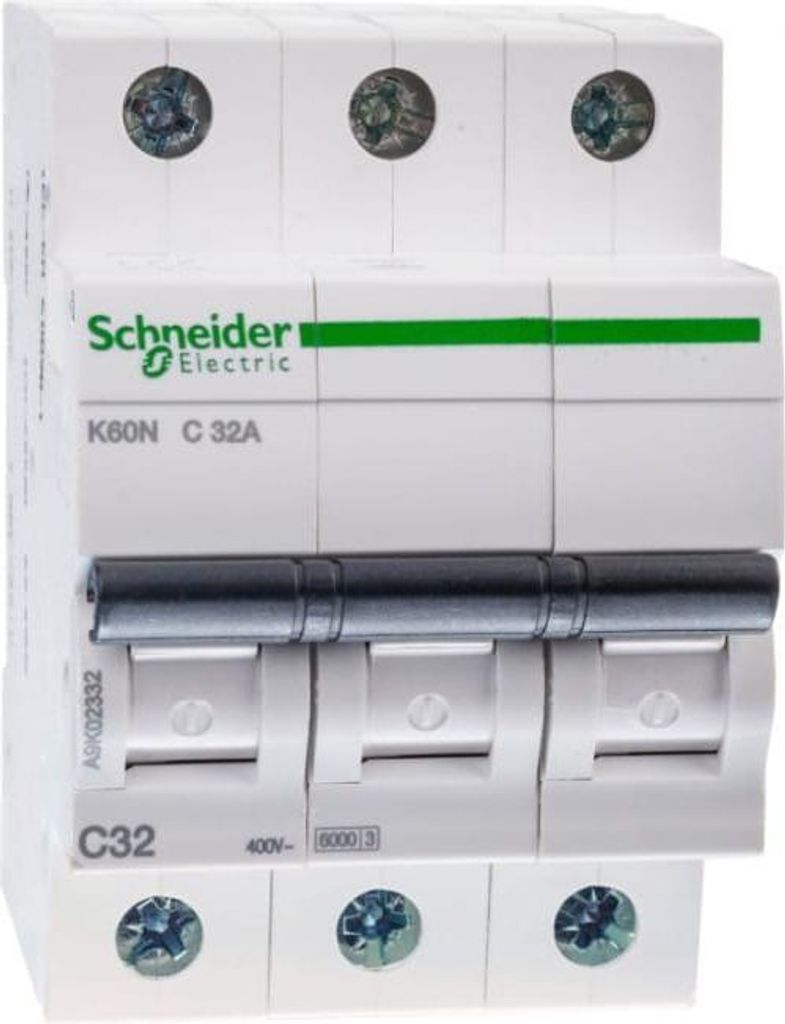

Leitungsschutzschalter 3P C 32A 6kA AC K60N A9K02332

CN: 85362010
Frequenz [Hz]: 50
Länge: 85
EAN: 3606480478437
Herstellerindex: A9K02332
Nennspannung [V]: 230
PKWiU: 27.12.22.0
Nennstrom [A]: 32
Serie: Acti9 K60
Breite: 80
Gewicht: 0,3400
Höhe: 55

• Geräteanwendung Verteilung
• Produktserie Acti 9
• Produktname Acti 9 K60
• Produkt oder Komponententyp Leitungsschutzschalter
• Kurzbezeichnung des Geräts K60N
• Beschreibung der Pole 3P
• Anzahl von geschützten Polen 3[In] Nennstrom 32 A
• Netzwerkanschluss Wechselstrom (AC)
• Technologie der Auslöseeinheit Thermomagnetisch
• Charakteristik C
• Ausschaltvermögen 6000 A Icn entspricht EN/IEC 60898-1 - 400 V Wechselstrom (AC) 50/60 Hz
• Nutzungskategorie Kategorie A entspricht IEC 60947-2
• Eignung für Isolation Ja, entspricht EN/IEC 60898-1
• Normen EN/IEC 60898-1
• Produkten OVE VDE

• Netzwerkfrequenz 50/60 Hz
• Magnetische Auslösegrenze für magnetische Auslösung 5...10 x In
• [Ics] Nenn-Unterbrechungskapazität Abbau- 6000 A 100 % x Icu entspricht EN/IEC 60898-1 - 400 Wechselstrom (AC) 50/60 Hz
• Begrenzungsklasse 3 entspricht EN/IEC 60898-1
• Nennisolationsspannung [Ui] 440 V Wechselstrom (AC) 50/60 Hz entspricht EN/IEC 60898-1
• Bemessungsstossspannungsfestigkeit [Uimp] 4 kV entspricht EN/IEC 60898-1
• Hinweis auf die Kontaktstellung NO
• Betätigungsart Kippschalter
• Lokale Signalisierung Ohne
• Montagevariante Befestigt
• Montagevariante Schiene DIN
• Kammschiene und Verteilerblock Kompatibilität Unterseite, Doppelfunktionsklemme
• Raster: 9mm 6
• Höhe 81 mm
• Breite 54 mm
• Tiefe 70 mm
• Produktgewicht 0.36 kg
• Farbe weiß
• Mechanische Lebensdauer 20000 Zyklen
• Elektrische Lebensdauer 10000 Zyklen
• Anschlüsse - Klemmen Tunnelklemmen (stromabwärts) 0,5. . . 35 mm² festTunnelklemmen (vorgeschaltet) 0,5…35 mm² fest.Tunnelklemmen (nachgeschaltet) 0,5…25 mm² flexibel Tunnelklemmen (vorgeschaltet) 0,5…25 mm² flexibel
• Drahtabisolierungslänge 14 mm oben oder unten
• Anzugsmoment 3.5 N.m oben oder unten
• Erdschlussschutz Ohne
• A9K02332 Schneider

Leitungsschutzschalter K60N 3p, 32A, C Char, 6kA. Anw. der Leistungsschalter: Verteilung - Baureihe: Acti 9 - Produkt oder Komponententyp: Leistungsschalter - Kurzbezeichnung des Geräts: K60N - Netzwerktyp: AC - Technologie der Auslöseeinheit: thermomagnetisch - Unterbrechungskapazität: 6000 A Icn gemäß EN 60898-1 - 400 V AC 50/60 Hz, 6000 A Icn gemäß IEC 60898-1 - 400 V AC 50/60 Hz - Nutzungskategorie: Kategorie A gemäß EN 60947-2, Kategorie A gemäß IEC 60947-2 - Eignung für Isolation: ja gemäß EN 60947-2, ja gemäß IEC 60947-2.

Beschreibung:

Schneider Electric Sicherungsautomat zur einbauen in Verteilerkästen, Schaltschränken serie K60N.

Eigenschaften:

• Ausführung: 3-polig
• Auslösecharakteristik C
• Nennstrom 32 A
• Kurzschlussfestigkeit: 6 kA
• Spannung: 230 V
• Anzahl der Zyklen: 10000
• Schutzart: IP 20

Lieferumfang:

• 1x Leitungsschutzschalter
