Eigenschaften - Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff)- Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen- NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt- Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab- Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen- VDE 0636 Teil 201, IEC 60269-1 und -2 Technische Daten:
- Sicherungs-Baugröße nach IEC 60269: NH000
- Spannungsart: AC
- Bemessungsstrom: 35 A
- Bemessungsspannung AC: 500 V
- Bemessungsspannung DC: 250 V
- Bemessungsabschaltvermögen: 120 kA
- Betriebsklasse: gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.)
- Ausführung Kennmelder: Kombikennmelder
- Isolierte Metallgrifflaschen (IMGL): Nein
- Leistungsverlust bei Bemessungsstrom: 3 W
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Sicherungs-Baugröße nach IEC 60269: NH000
- Spannungsart: AC
- Bemessungsstrom: 35 A
- Bemessungsspannung AC: 500 V
- Bemessungsspannung DC: 250 V
- Bemessungsabschaltvermögen: 120 kA
- Betriebsklasse: gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.)
- Ausführung Kennmelder: Kombikennmelder
- Isolierte Metallgrifflaschen (IMGL): Nein
- Leistungsverlust bei Bemessungsstrom: 3 W
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Sicherungs-Baugröße nach IEC Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Sicherungs-Baugröße nach IEC 60269: NH000
- Spannungsart: AC
- Bemessungsstrom: 35 A
- Bemessungsspannung AC: 500 V
- Bemessungsspannung DC: 250 V
- Bemessungsabschaltvermögen: 120 kA
- Betriebsklasse: gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.)
- Ausführung Kennmelder: Kombikennmelder
- Isolierte Metallgrifflaschen (IMGL): Nein
- Leistungsverlust bei Bemessungsstrom: 3 W
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

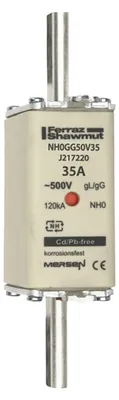

Mersen NH-Sicherungseinsatz SF NH000GG50V35
Hersteller:Mersen
Bezeichnung:NH-Sicherungseinsatz SF Gr.000 gG 35A/500VKM
Typ:NH000GG50V35
Sicherungs-Baugröße nach IEC 60269:NH000
Spannungsart:AC
Bemessungsstrom:35 A
Bemessungsspannung AC:500 V
Bemessungsspannung DC:250 V
Betriebsklasse:gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Geräteschutz)
Ausführung Kennmelder:Kombikennmelder
Isolierte Metallgrifflaschen (IMGL):nein
Leistungsverlust bei Bemessungsstrom:3 W
Mersen NH-Sicherungseinsatz SF NH000GG50V35: weitere Details
Das NH-System wird den Steck-Sicherungs-Systemen zugeordnet und setzt sich wie folgt zusammen: Sicherungssockel (eventuell mit Anschlussabdeckungen und Phasenabdeckung), Sicherungs-Einsätze mit Kontaktmessern, Gerät zum Austausch der Sicherungs-Einsätze (Niederspannungs-Aufsteckgriff). Wartung und Instandhaltung muss durch fachlich qualifiziertes Personal erfolgen. NH-Sicherungs-Einsätze der Betriebsklasse gG werden zum Schutz von Leitungen, Geräten und Anlagen eingesetzt. Sie schalten unzulässige Überströme und Kurzschlussströme bis zum Bemessungsauschaltstrom sicher ab. Sicherungs-Einsätze gG schütze elektrische Geräte und Anlagen auch vor der elektrodynamischen Wirkung von hohen Kurzschlussströmen. VDE 0636 Teil 201, IEC 60269-1 und -2.
Geliefert wird: Mersen NH-Sicherungseinsatz SF Gr.000 gG 35A/500VKM NH000GG50V35, Verpackungseinheit: 1 Stk., EAN: 4086500083084
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). NH-Sicherungseinsatz SF Gr.000 gG 35A/500VKM NH000GG50V35 Baugröße NH000, Bemessungsstrom 35A, Bemessungsspannung 500V, Spannungsart AC, Bemessungsabschaltvermögen 120kA, Betriebsklasse gL/gG (Ganzbereichs-Leitungsschutz/Ganzbereichs-Gerätesch.), Ausführung Kennmelder Kombikennmelder, 500 V AC für Leitungsschutz, verlustarm, mit spannungsführenden Grifflaschen, mit Messerkontakten, keramischer Isolierkörper, Kombinationskennmelder front- und stirnseitig.
