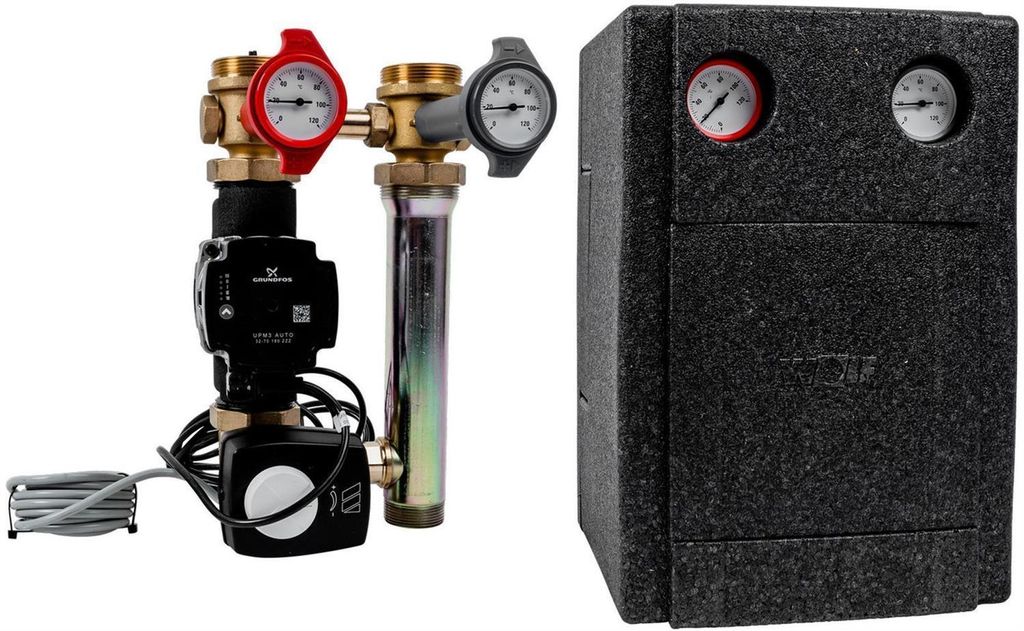

Wolf Verrohrungsgruppe Mischerkreis Primärkreis (Kesselkreis)DN25-60

Wolf Verrohrungsgruppe Mischerkreis Hocheffizienzpumpe DN25-60 selbstregelnd

Bestehend aus:
Hocheffizienzpumpe EEI <= 0.20 selbstregelnd, montierter Mischermotor, beides mit Kabel steckerfertig verdrahtet, 3-Wege-Messing-Mischer DN25 kvs=10, tropfdicht bei Nullstellung, einstellbar
er Bypass, Kugelhähne mit Thermometer in Vor- und Rücklauf, Schwerkraftbremse ohne Überströmventil,
Abmessungen (HxBxT): 384x250x260 mm, Anschluss unten flachdichtend 11/2", Anschluss oben lösbare Übergangsverschraubung auf IG 1" (DN25),
Design-Wärmedämm-Schalen aus EPP, Gruppe komplett montiert, hydraulisch und elektrisch geprüft.
Hinweis: einfacher Tausch Vorlauf von links nach rechts bei Montage auf Verteilerbalken keine zusätzliche Wandhalterung erforderlich.
Mischermodulmm-2 in Verrohrungsgruppe integrierbar.
DN25: Δp=150 mbar bei V=2200 l/h
bei Δt 10K bis 26 kW
bei Δt 15K bis 38 kW
bei Δt 20K bis 51 kW
Fabrikat: Wolf GmbH
Artikel-Nummer: 2072139

Da es sich um ein sicherheitsrelevantes Bauteil handelt, ist die Installation ausschließlich durch einen autorisierten Fachhandwerker durchzuführen!

Wolf Verrohrungsgruppe Mischerkreis 2072139

• Förderstromregelung in Abhängigkeit von der benötigten Heizwasserdurchflussmenge
• bestehend aus: Hocheffizienzpumpe
• selbstregelnd
• montierter Mischermotor
• beides mit 4 m Kabel steckerfertig verdrahtet
• 3-Wege-Messing-Mischer DN 25 kvs=10
• DN 32 kvs=18
• tropfdicht bei Nullstellung
• einstellbarer Bypass
• einfacher Tausch Vorlauf von links nach rechts mittels durchgehender Mischerspindel
• oben Thermometer in beide Multifunktions-Absperrarmaturen integriert
• Kugelhähnen rot und blau (unter der Wärmedämmschale)
• Schwerkraftbremse aufstellbar durch 45° Stellung des Thermogriffs am Vorlauf
• ohne Überströmventil
• Anschlüsse unten flachdichtend 1 1/2" oben lösbare Übergangsverschraubung auf IG 1" (DN 25) bzw. IG 1 1/4" (DN 32)
• Design-Wärmedämmschalen aus EPP
• kurze Bauhöhe (355 mm)
• komplett dicht verschraubt
• hydraulisch und elektrisch geprüft

WOLF Verrohrungsgruppe Mischerkreis DN 25-60 Die vormontierte Verrohrungsgruppe versorgt gemischte Heizkreise in Heizungsanlagen. Sie eignet sich zur Regelung von Niedertemperatur-Heizkreisen, insbesondere Flächenheizungen und Heizkreisen mit variabler Vorlauftemperatur. Eigenschaften: - 3-Wege-Messing-Mischer mit Mischermotor - Selbstregelnde Hocheffizienzpumpe - Wärmegedämmte Ausführung - Steckerfertig verdrahtet - Kugelhähne mit Thermometern in Vor- und Rücklauf - Einstellbarer Bypass - Schwerkraftbremse ohne Überströmventil - Hydraulisch und elektrisch geprüft Technische Daten: - Maß Länge: 384 mm - Maß Breite: 259 mm - Maß Breite: 250 mm - Maß Höhe: 375 mm - Maß Höhe: 260 mm - Maß Tiefe: 270 mm - Maße: 384 x 250 x 260 mm - Material: Kunststoff (PP) - Gewicht: 8 kg - Abmessungen (Hx Bx T): 384x250x260mm - Anschluss oben: lösbare Übergangsverschraubung auf IG 1"(DN 25) - Anschluss unten: flachdichtend 11/2" - Leistung bei ?t 10 K: bis 26k W - Leistung bei ?t 15 K: bis 38k W - Deltap=150mbar bei V=2200l/h - Leistung bei ?t 20 K: bis 51k W - Mischer: DN 25, kvs=10 - Pumpen-index: EEI = 0.20 - Wärmedämmschalen: EPP - Tausch Vorlauf von links nach rechts möglich - Keine zusätzliche Wandhalterung bei Montage auf Verteilerbalken erforderlich - Mischermodulmm-2 integrierbar Lieferumfang: - - 1 × WOLF Verrohrungsgruppe Mischerkreis DN 25-60
