AIRFIT Sattel Abzweig DN125 x DN90

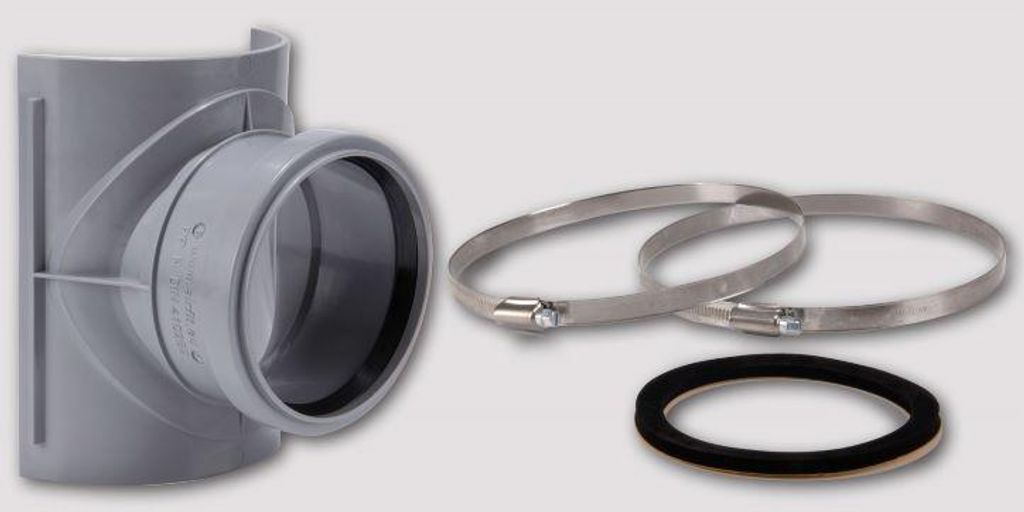

Das Set besteht aus: 1x Sattel-Abzweig, 1x Dichtung 2x Edelstahl Schlauchschellen



AIRFIT Sattel Abzweig DN125 x DN90

Der AIRFIT Sattel Abzweig ist geeignet für alle Rohrwerkstoffe mit passenden Außendurchmesser
Neben HT oder KG Rohr ist der Sattelabzweig auch geeignet für SML-Rohr, Guss-Rohr und Ethernitrohr

• Montagefreundlich
• Zeitsparend
• Heißwasserbeständig
• Brandverhalten: Geprüft nach DIN 4102-B2, EN 13501-1E, EN 11925-2

Das Set besteht aus:

1 x Sattelabzweig
1 x Dichtung
2 x Edelstahl Schlauchschellen

erhältlich in den Größen:

• DN75 x DN50
• DN110 x DN90
• DN125 x DN90
• DN160 x DN90

DN75 x DN50

• benötigte Bohrung 48mm
• Sattellänge: 103 mm
• Passt auch auf SML DN 70 und DN 80

DN110 x DN90

• benötigte Bohrung 86mm
• Sattellänge: 150 mm
• Passt auch auf SML DN 110

DN125 x DN90

• benötigte Bohrung 86mm
• Sattellänge: 150 mm
• Passt auch auf Steinzeug DN 100

DN160 x DN90

• benötigte Bohrung 86mm
• Sattellänge: 150 mm
• Passt auch auf Steinzeug DN 125

passende Kreissschneider nicht enthalten

Airfit Sattel-Abzweig-Set - geeignet für alle Rohrtypen mit entsprechendem Aussendurchmesser

Optimal zum nachträglichen Einleiten von Abwässern ohne Demontage des vorhandenen Rohrsystems. Einfach passendes Loch in vorhandenes Rohr bohren, entgraten, Schraub-Abzweig inkl. Dichtung aufsetzen und mit den beiliegenden Schellen befestigen - FERTIG.

Ausführung: für HT-Rohr DN 125 mm, Steinzeug-Rohr DN 100, Abgang DN 90 seitlich

• Inkl. Dichtung und 2 x passender Schlauchschelle (abgebildeter Kreisschneider ist nicht im Lieferumfang enthalten)
• Benötigtes Bohrloch Ø 48 mm bzw. 86 mm, je nach gewählter Ausführung
• Mit seitlicher Steckmuffe (inkl. vormontierter Lippendichtung) zur Aufnahme von HT-Rohr DN 50 bzw. DN 90, je nach gewählter Ausführung
• zur Montage an Rohre mit DN 75, DN 110, DN 125 oder DN 160, je nach gewählter Ausführung
• Material: Polypropylen-Homopolymerisat (PP-H) nach DIN 8077 und DIN 8078
• Heißwasserbeständig bis +90°C
• Resistent gegenüber den im Haushalt anfallenden Abwässern

Passliste:

Art. 28755SA passend zu HT-Rohr DN 75, SML-Rohr DN 70 & DN 80

Art. 28119SA passend zu HT-Rohr DN 110, SML-Rohr DN 110

Art. 28129SA passend zu HT-Rohr DN 125, Steinzeug-Rohr DN 100

Art. 28165SA passend zu KG-Rohr DN 160, Steinzeug-Rohr DN 125

Art. 28169SA passend zu KG-Rohr DN 160, Steinzeug-Rohr DN 125

Sattel-Abzweig-Set DN 125 x 90 inkl. zwei Befestigungsschellen Brandverh.: Geprüft nach DIN 4102-B2 EN 13501-1-E, EN 11925-2
