Fischer 522708, Schrauben- & Dübelsatz, Autoklaven-Porenbeton, Mauerziegel, Beton, Mauerwerk, Kunststoff, Verzinkter Stahl, TX40, 1 cm

Eigenschaften - Das lange Spreizelement mit multiplen Verankerungstiefe 50, 70 und 90 mm macht den SXRL zu einem vielseitig einsetzbaren Produkt- Durch die besondere Geometrie des Dübels verteilen sich die Haltekräfte gleichmäßig im Bohrloch- Die Zulassung zur Einzelpunktbefestigung in gerissenem Beton macht den SXRL 10 bei Anwendungen, wie z.B.

• Brandschutzprüfbericht: Ja
• Nutzlänge bei Verankerungstiefe 70 mm: 220 mm
• Nutzlänge bei Verankerungstiefe 90 mm: 200 mm
• Antrieb: T40
• Bohrernenndurchmesser: 10 mm
• Gewicht: 4.376 g
• Dübellänge: 290 mm
• Nutzlänge bei Verankerungstiefe 50 mm: 240
• Basis: Langschaftdübel
• Bohrlochtiefe bei Durchsteckmontage min.: 300
• ETA-Zulassung (1): Ja
• Ausführung: Mit Sicherheitsschraube TX
• Werkstoff Schraube: Stahl (ST)
• Oberfläche: Galvanisch verzinkt
• Lastwerte: Ja
• Auch geeignet für Verankerungsgrund: Vollgips-Platten, Naturstein mit dichtem Gefüge
• Verankerungsgrund: Hochlochziegel, Kalksand-Vollstein, Vollziegel, Vollgips-Platten, Kalksand-Lochstein, Porenbeton, Naturstein mit dichtem Gefüge, Beton, Wärmedämmblöcke, Vollblock aus Leicht- und Normalbeton, Hohlblock aus Leichtbeton
• Werkstoff Dübel: Kunststoff
• Güte Werkstoff Dübel: Nylon
• Wirkungsweise: Reibschluss, Formschluss
• Montageart: Durchsteckmontage
• Gütesiegel: Ja
• Anerkennung Factory Mutual: Nein
• Brandprüfung: Nein
• DOP - Declaration of Performance: Ja
• EPD - Umwelt Produktdeklaration: Nein
• Eigenschaft: Höchste Haltekräfte in Porenbeton und Vollbaustoff, dünnwandige Baustoffe Stege werden nicht zerstört, Haltekräfte werden gleichmäßig in Baustoff eingeleitet, Rippen verhindern beim Tiefersetzen das Mitdrehen des Dübels, zwei Spreizzonen werden zu einem langen Spreizelement
• Feuerwiderstandsklasse: Keine
• Oberfläche Sechskantschraube: Galvanisch verzinkt
• Oberfläche Senkkopfschraube: Galvanisch verzinkt
• Prüfzeichen: Nein
• Geeignet: Für trockenen Innenraum
• Technische Dokumentation: Nein
• Zugelassen für: Kalksand-Vollstein

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Der fischer Langschaftdübel SXRL-T ist mit der fischer Senkkopfschraube mit TX-Antrieb für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen. In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement. Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen im Innenbereich wie Fenstern, Garderoben, Hängeschränken oder TV-Konsolen geeignet.

• Antrieb: TX40
• Bohrernenndurchmesser: 10 mm
• Dübellänge: 290 mm
• Geeignet für Schraubendurchmesser von/bis: 7 mm
• Farbe: grau
• Antrieb: Innenstern TX
• Ausführung: Mit Schraube
• Material: Galvanisch verzinkter Stahl
• Nutzlänge: 220 mm
• Nutzlänge: 200 mm
• Nutzlänge: 240 mm
• Oberfläche (Schraube): Galvanisch verzinkter Stahl
• Verpackungsvariante: Faltschachtel
• Zulassung / Bewertung: Porenbeton
• Zulassung / Bewertung: Mauerwerk
• Zulassung / Bewertung: Beton
• Min. Bohrlochtiefe bei Durchsteckmontage: 300 mm
• Nutzlänge bei Verankerungstiefe 50 mm: 240 mm
• Nutzlänge bei Verankerungstiefe 70 mm: 220 mm
• Nutzlänge bei Verankerungstiefe 90 mm: 200 mm
• Profi / DIY: Profi
• Vorsteckmontage: Nein
• Durchsteckmontage: Ja
• Abstandsmontage: Nein
• Kopfform: Senkkopf
• Werkstoffgüte: Nylon
• Geeignet für Gipskarton: Nein
• Produktlinie: SXRL
• Geeignet für Holz: Nein
• Geeignet für Beton: Ja
• Ausführung (etim): Universaldübel
• Mit Schraube: Ja
• Mit Rand: Ja
• Oberflächenschutz: sonstige
• Geeignet für Sechskant-Holzschraube: Ja
• Geeignet für Befestigung mit Kabelbinder: Nein
• Werkstoff (etim): Kunststoff
• Material: Nylon
• Produkttyp: Langschaftdübel mit Schraube
• Geeignet für Porenbeton: Ja
• Geeignet für Kalksandstein: Ja
• Geeignet für Naturstein: Ja
• Geeignet für Gasbeton: Ja
• Geeignet für Vollziegel: Ja
• Geeignet für Spanplatte: Nein
• Geeignet für Hochlochziegel: Ja
• ETA-Zulassung: Ja
• DIBT-Zulassung: Ja
• VDS-Zulassung: Ja
• Inhalt: 50 Stück
• Gewicht: 4377 Gramm

Mit vormontierter Senkkopfschraube.

Anwendungsgebiet:
zur Befestigung von Toren, Türrahmen, Feuerschutztüren, Fenstern, Geländern, Kanthölzern, Verkleidungen, Fassaden-, Decken- und Dachkonstruktionen aus Holz und Metall u.v.m.

Produktvorteil:

• drei Verankerungstiefen (von 50, 70 und 90 mm)
• Beim Tiefersetzten verhinder die längeren Rippen ein Mitdrehen des Dübels
• Mit europäisch technischer Bewertung für Beton und Mauerwerk ETA 07/0121
• Zugelassen für Mehrfachbefestigung von nicht tragenden Systemen im Mauerwerk, Beton und Porenbeton. SXRL 10 bauaufsichtlich zugelassen für Einzelbefestigungen.

Wichtig: In Hochlochziegel nur im Drehgang bohren (ohne Schlag)!

• Farbe: Grau
• Nutzlänge(mm): 240/220/200
• Bohr ø(mm): 10
• L(mm): 290
• d(mm): 10
• Bohrlochtiefe mind.(mm): 300
• Material: Nylon/Stahl
• Form: SXRL-T
• Marke: Fischer
• Größe(mm): 10 x 290
• Antrieb: TX40
• Inhaltsangabe (ST): 50

Der kraftvolle Problemlöser mit langem Spreizteil.
Der fischer Langschaftdübel SXRL T ist mit der fischer Sicherheitsschraube mit T40-Antrieb für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen.
In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein, in Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement.
Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen im Innenbereich wie Fenstern, Garderoben, Hängeschränken oder TV-Konsolen geeignet.

Produkttyp:

Schrauben- & Dübelsatz

Geeignet für Materialien:

Autoklaven-Porenbeton, Mauerziegel, Beton, Mauerwerk

Material:

Kunststoff

Schrauben enthalten:

Ja

Schraubenmaterial:

Verzinkter Stahl

Schraubendrehergröße:

TX40

Durchmesser:

1 cm

Länge (mm):

290 mm

Bohrlochdurchmesser:

1 cm

Menge pro Packung:

50 Stück(e)

Verpackungsart:

Box

Fischer Langschaftdübel SXRL 10x290 T - 50 Stück

Technische Daten:Bohrernenndurchmesser: 10 mmmin. Bohrlochtiefe bei Durchsteckmontage: 300 mm mmNutzlänge bei 70mm Verankerungstiefe: 220 mm mmNutzlänge bei 90mm Verankerungstiefe: 200 mmDübellänge: 290 mmAntrieb: TX40 mmZulassungen: ETAVerkaufseinheit: 50 StückAusführung: galvanisch verzinkt

Baustoffe:

Zugelassen für:HochlochziegelPorenbetonHohlblock aus LeichtbetonKalksand-LochsteinWärmedämmblöckeVollblock aus Leicht- und NormalbetonVollziegelKalksand-VollsteinBeton ? C12/15
Auch geeignet für:Naturstein mit dichtem GefügeVollgips-Platten

Anwendungen:

Fassaden-, Decken- und Dachunterkonstruktionen aus Holz oder MetallTV-KonsolenKüchenhängeschränkeGarderobenKanthölzerFensterTore und Türendruckbeanspruchte Fassadenunterkonstruktionen (z. B. ohne Wandhalter auf Abstand montierte Fassadenkonstruktionen)

Vorteile:

Durch die besondere Geometrie des
Dübels verteilen sich die Haltekräfte
gleichmäßig im Bohrloch.
Beim Tiefersetzen verhindern die
längeren Rippen ein Mitdrehen des
Dübels bei der Montage.
Die zwei Verankerungstiefen mit 70
oder 90 mm bieten besondere Vorteile
und hohe Lasten bei der Verankerung
in verschiedenen Baustoffen.
Bei der Verankerung in Loch- und Vollbaustoff
en führen die zwei Spreizzonen
zu optimalen Haltewerten.
Der SXRL 14 ist zusätzlich für Anwendungen,
die auf Druck beansprucht
werden zugelassen und darf für Fassadenkonstruktionen
verwendet werden,
die ohne Wandhalter auf Abstand
montiert werden.
Der SXRL mit Nutzlängen bis 290 mm
bietet für jede Anwendung den richtigen
Dübel.

Funktionsweise:

In Lochsteinmauerwerk wird durch
die zwei Spreizzonen eine untergrundschonende

Die porösen Steinstege werden
durch die zweite Spreizzone nicht
zerstört und können dadurch zur Kraftweiterleitung
herangezogen werden.
Die zwei Spreizzonen vereinen sich
im Porenbeton und Vollbaustoff en
zu einem langen Spreizelement

flächige Lastverteilung in den Untergrund.

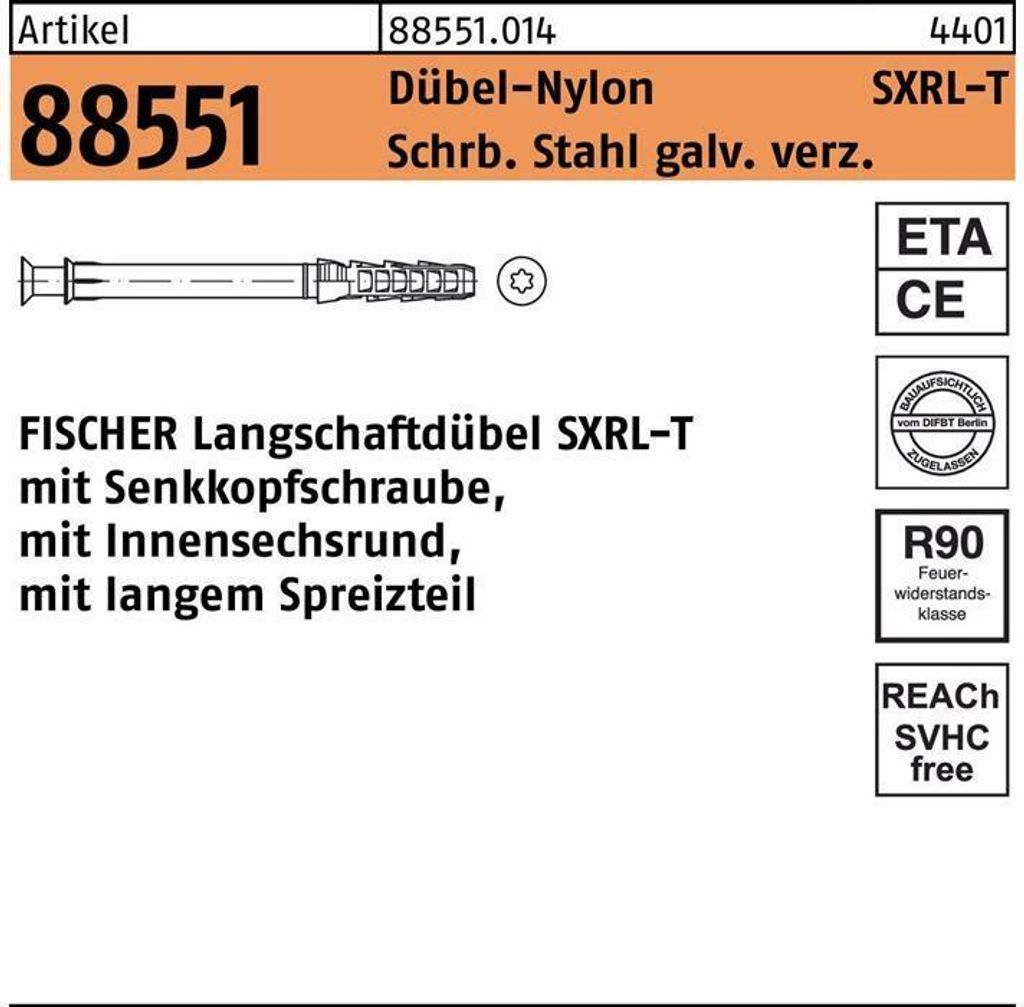

Artikel 88551 Dbel-Nylon SXRL-T Schrb. St. galv. verz. FISCHER Langschaftdb. SXRL-T mit Senkkopfschraube Innensechsrund - Abmessung: SXRL 10 x290 T VE=S (50 Stck )

Weitere technische Eigenschaften:
Gruppencode: 088551.00104
Normart: REYHER-Artikel 88551

FISCHER Langschaftdübel SXRL 10x290 T Der Langschaftdübel SXRL 10x290 T sorgt für sichere Befestigungen in Hochlochziegeln, Porenbeton sowie weiteren Voll- und Lochbaustoffen. Er ist für Anwendungen mit Schraube im Innen- und Außenbereich ohne direkte Bewitterung vorgesehen. Eigenschaften: - 2-Spreizung - Lange Rippen gegen Mitdrehen - Inkl. Schraube - Senkkopf - Galvanisch verzinkt - Für Innen- und Außenanwendungen ohne direkte Bewitterung Technische Daten: - Ausführung: Spreizdübel - Maß Länge: 290 mm - Bohrlochdurchmesser: 10 mm - Bohrlochtiefe: 300 mm - Dübellänge: 290 mm - Antrieb: T40 - Größe TX: 40 - Material: Kunststoff - Nutzlänge bei Verankerungstiefe 50 mm: 240 mm - Nutzlänge bei Verankerungstiefe 70 mm: 220 mm - Nutzlänge bei Verankerungstiefe 90 mm: 200 mm Lieferumfang: - - 1 × FISCHER Langschaftdübel SXRL 10x290 T
