WAGO 221-500 - Anschlussblocktrenner - Polyamid - Orange - 17,5 mm - 77,6 mm - 25,5 mm

Das wichtigste WAGO Befestigungsadapter 221-500 auf einen Blick:

Einführung in den WAGO Befestigungsadapter 221-500

Der WAGO Befestigungsadapter 221-500 ist ein praktisches Zubehörteil für die Montage von Klemmen der 221-Serie auf TS35 Schienen. Mit diesem Adapter können Sie die Klemmen schnell und einfach auf der Schiene befestigen, ohne dass zusätzliches Werkzeug oder spezielle Kenntnisse erforderlich sind.

Verwendung des Befestigungsadapters für die Montage auf TS35 Schienen

Der Befestigungsadapter 221-500 wird einfach auf die TS35 Schiene gesteckt und die 221-Serie Klemmen werden in die dafür vorgesehenen Aufnahmebuchsen eingesetzt. Der Adapter hält die Klemmen sicher an Ort und Stelle, während sie an die Stromversorgung angeschlossen werden.

Vorteile und Nutzen des Befestigungsadapters für die Verwendung mit 221-Serie Klemmen

Der Befestigungsadapter bietet eine schnelle und einfache Möglichkeit, die 221-Serie Klemmen auf TS35 Schienen zu montieren. Es ermöglicht auch eine bessere Organisation und Übersicht in der Verkabelung.

Installation und Wartung des Befestigungsadapters

Die Installation des Befestigungsadapters ist sehr einfach und kann von jedem Benutzer ohne besondere Kenntnisse durchgeführt werden. Es erfordert kein zusätzliches Werkzeug und kann in wenigen Minuten abgeschlossen werden. In Bezug auf die Wartung ist es wichtig, dass die Schrauben des Adapters fest angezogen sind und dass die Verbindungen sauber und frei von Oxidation sind.

Fazit und Empfehlung für die Verwendung des Befestigungsadapters

Insgesamt ist der WAGO Befestigungsadapter 221-500 ein nützliches Zubehörteil für die Montage von 221-Serie Klemmen auf TS35 Schienen. Wir empfehlen die Verwendung des Befestigungsadapters für alle, die regelmäßig mit 221-Serie Klemmen und TS35 Schienen arbeiten.

Allgemeine Informationen zu WAGO Verbindungsklemmen

WAGO Klemmensind Steckverbinder, die hauptsächlich in der Elektrotechnik verwendet werden. Sie dienen dazu, elektrische Leitungen schnell und einfach miteinander zu verbinden oder von elektrischen Geräten zu trennen. Sie ermöglichen es, Leiter ohne Werkzeug und Löten zu verbinden und zu trennen, was die Installation und Wartung von elektrischen Anlagen erleichtert.

WAGO Klemmensind in verschiedenen Ausführungen erhältlich, wie z.B. als Schraubklemmen, Steckklemmen oder Push-in-Klemmen. Schraubklemmen erfordern eine Schraubverbindung, um die Leitungen zu fixieren. Steckklemmen ermöglichen es, die Leitungen einfach in die Klemme zu stecken und dann mit einem Deckel zu verschließen. Push-in-Klemmen erlauben es, die Leitungen einfach hineinzustecken, ohne dass eine Schraubverbindung erforderlich ist.

WAGO Klemmeneignen sich für die Verwendung in verschiedenen Anwendungen wie z.B. im Maschinen- und Anlagenbau, in Gebäudeinstallationen, im Schaltschrankbau, in der Veranstaltungstechnik und in der Automatisierungstechnik. Sie sind auch in der Lage, hohe Ströme und Spannungen zu übertragen und sind somit für die Verwendung in industriellen Anwendungen geeignet. Im allgemeinen, WAGO Klemmenermöglichen es, die Installation und Wartung von elektrischen Anlagen zu vereinfachen, da sie eine schnelle und einfache Verbindung von Leitungen ermöglichen, ohne dass Werkzeug oder Löten erforderlich ist. Sie sind robust und langlebig und erfüllen hohe Qualitätsstandards.

Die Merkmale der WAGO Leiterklemmen beinhalten eine einfache Handhabung, bei der der Hebel einfach auf- und zu gemacht werden kann, um die Leiter einzusetzen. Es gibt die Möglichkeit, die Klemme als 2-, 3- oder 5-Leiter-Klemme zu erwerben. Der Leiteranschluss ist komfortabel und kann von 0,14 bis 4 mm² erfolgen. Es ist möglich, ein-, fein- und mehrdrähtige Leiter zu installieren. Durch die schnelle Installation von Geräten mit höherem Leistungsbedarf kann Zeit gespart werden. Durch die sichere Verlegung von längeren Leitungen mit größerem Leiterquerschnitt ist es möglich, Gerätehersteller und Installateure zufrieden zu stellen. Es gibt auch Befestigungsadapter für normgerechte Installationen. Individuelle Fixierungen sind ebenfalls möglich.

Zwei Baugrößen für alle Leiterarten

Mit den 2-, 3- und 5-Leiter-Klemmen verbinden Sie schnell und einfach alle Leiterarten mit unterschiedlichen Querschnitten. Feindrähtige Leiter können mit einem Anschlussbereich von 0,14 bis 4 mm² angeschlossen werden, ein- und mehrdrähtige Leiter von 0,2 bis 4 mm². Mit der 6mm²-Variante können Sie alle Leiterarten anschließen – mit Querschnitten von 0,5 bis 6 mm².

Besonders einfache Handhabung

Die Verbindungsklemmen können Sie besonders leicht und schnell öffnen. Die Hebel der Serie 221 lassen sich mit geringem Kraftaufwand betätigen. Dadurch können Sie die Leiter schnell anschließen – und das komplett ohne Werkzeug! Während Sie die Leiter anschließen, sorgen die seitlichen Griffmulden dafür, dass Sie die Klemme leicht aber sicher festhalten können.

Zwei Prüföffnungen

Bei den Klemmen der Serie 221 können Sie jetzt von zwei unterschiedlichen Seiten aus die Spannung prüfen – auch im eingebauten Zustand. Dort, wo der WAGO Aufdruck zu sehen ist, verfügen die Klemmen über zwei Prüföffnungen: eine aus Leiteranschlussrichtung und eine auf der gegenüberliegenden Seite.

Die Serie 221 erobert den Verteiler

Die Befestigungsadapter sind für alle Klemmen der Serie 221 erhältlich – ganz gleich, ob 2, 3 oder 5 Leiter. Sie lassen sich sowohl stehend als auch liegend montieren. Befestigen Sie den Adapter durch Aufrasten auf der Tragschiene oder mit Schrauben auf glatten Oberflächen. Mit Hilfe flexibler Fixierungskrallen können Sie die Klemmen einfach einlegen und wieder lösen. Die Leiter können Sie sowohl vor als auch nach dem Befestigen der Klemme im Adapter anschließen – und wieder lösen. Eine Prüföffnung bleibt immer zugänglich, ganz gemäß VDE-Norm.

Technische Merkmal der WAGO Klemmen Serie 221:

Mechanische Daten

• Montageart Tragschiene 35
• Schraubbefestigung
• Geeignet für 2-, 3-, 5-Leiter-Verbindungsklemmen (4 mm²) der Serie 221

Werkstoffdaten

• Farbe orange
• Isolierstoffgruppe I
• Isolierwerkstoff Hauptgehäuse Polyamid (PA66)
• Brennbarkeitsklasse gemäß UL 94 V0
• Gewicht 9,6g

Informationen zu anderen Serien der WAGO Klemmen


Serie/Produkt	Anschlussbereich	Spannung/ Strom	Einsatzbereiche

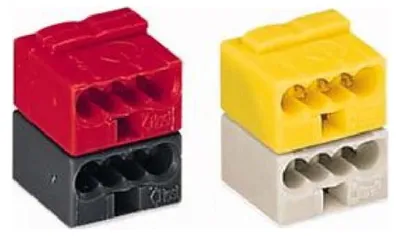

WAGO 243 Die MICRO-Verbindungsdosenklemmen	Ø 0,6 bis 0,8 mm „e“	100 V / 6 A	Für Schwachstrominstallationen, z. B. für die Verdrahtung von Telefon- und Klingelanlagen
WAGO 2273 Die COMPACT-Verbindungsdosenklemmen	0,5 bis 2,5 mm2 „e“	450 V / 24 A	Für Installationen der Gebäudestromkreise bis 2,5 mm2, auch in engen Verdrahtungsräumen
WAGO 773 Die SPECIAL-Verbindungsdosenklemmen	2,5 bis 6mm2 „e+m“	400 V / 41 A	Für Installationen der Gebäudestromkreise bis 6 mm2 bei größeren Verbrauchern und längeren Leitungswegen
WAGO 224 Die Leuchten und Service-Klemmen	Installationsseite: 1 bis 2,5 mm2 „e“	400 V / 24 A	Für Installationen mit ein- und feindrähtigen Leitern, wie z.B. zum Anschluss von Leuchten
	Leuchtenseite: 0,5 bis 2,5 mm2 „e+f“
				WAGO 222 Die CLASSIC-Verbindungsklemmen für alle Leiterarten	0,08 bis 2,5 mm2 „e+m“ 0,08 bis 4 mm2 „f“	400 V / 32 A	Für Installationen mit ein-, fein- und mehrdrähtigen Leitern
WAGO 221 Die COMPACT-Verbindungsklemmen für alle Leiterarten	0,2 bis 4 mm2 „e+m“ 0,14 bis 4 mm2 "„f“	450 V / 32 A	Für Installationen mit ein-, mehr- und feindrähtigen Leitern, auch in engen Verdrahtungsräumen
	0,5 bis 6 mm2 „e+m+f“	450 V / 41 A



Bitte beachten Sie: Unser Angebot richtet sich an Elektriker und qualifizierte Installationsbetriebe. Arbeiten an Elektrischen Anlagen dürfen nach §13 der Niederspannungsanschlussverordnung (NAV) nur durch bestimmte Installationsunternehmen ausgeführt werden. Sollte Unsicherheit darüber bestehen, welche Arbeiten Sie ausführen dürfen, wenden Sie sich bitte an Ihren Elektriker. Weitere Informationen für Privatpersonen finden Sie in diesem Blogartikel.

WAGO Befestigungsadapter 221-500 online kaufen

Dann sind Sie hier genau richtig! Wir haben alles, was Sie für Ihre Anforderungen und Ihr Projekt gerade noch suchen.

vorteilhaft von zu Hause aus ein und lassen Sie sich WAGO Befestigungsadapter 221-500 direkt nach Hause liefern. Auch WAGO Befestigungsadapter 221-500 für Ihre Anforderungen.

Neben einer großen Auswahl an vielen verschiedenen Produkten, wie auch WAGO Befestigungsadapter 221-500, bieten wir auch einen ausgezeichneten . Unser Team steht Ihnen gerne zur Verfügung, falls Sie Fragen zu unseren Produkten haben oder Hilfe bei der Auswahl benötigen. Wir sind bekannt für unsere schnelle und einen reibungslosen Bestellprozess.

Vertrauen Sie auf die langjährige Expertise, die wir anbieten und kaufen Sie WAGO Befestigungsadapter 221-500online bei uns. Wir haben alles, was Sie brauchen.

Wir bieten auch flexible Zahlungsoptionen, damit Sie Ihre Bestellung schnell und einfach abschließen können. Wenn Sie auf der Suche nach einer sicheren und zuverlässigen Möglichkeit sind, WAGO Befestigungsadapter 221-500online zu kaufen, dann sind Sie bei uns genau richtig.

Zögern Sie nicht, uns zu , falls Sie noch Fragen haben oder weitere Informationen benötigen.

WAGO 221-500 – Befestigungsadapter für Installationsklemmen der Serie 221

Der WAGO Befestigungsadapter 221-500 ermöglicht die saubere, sichere und normgerechte Montage von WAGO-Kompatklemmen der Serie 221 auf Tragschienen nach DIN 35. Durch einfaches Einrasten der Klemmen in den Adapter können Einzelklemmen flexibel platziert und fest montiert werden – ideal für ortsfeste Installationen im Verteiler, Schaltschrank oder auf Installationsplatten.

Dank seines robusten Designs und der werkzeuglosen Handhabung sorgt der Adapter für eine optimale Kabelführung und spart Montagezeit. Ein cleveres Zubehör, das Funktionalität und Übersicht in der Elektroinstallation entscheidend verbessert.

Details: - Herstellernummer: 221-500 - Herstelltypnummer: 221-500



WAGO GmbH & Co. KG Befestigungsadapter 221-500

Hersteller:WAGO GmbH & Co. KG
Bezeichnung:Befestigungsadapter f. Serie 22, orange
Typ:221-500
Art des Zubehörs/Ersatzteils:sonstige
Zubehör:ja
Ersatzteil:nein

WAGO GmbH & Co. KG Befestigungsadapter 221-500: weitere Details

Befestigungsadapter Serie 221 - 4 mm² zur Montage auf TS 35/Schraubmontage orange

Geliefert wird: WAGO GmbH & Co. KG Befestigungsadapter f. Serie 22, orange 221-500, Verpackungseinheit: 1 Stk., EAN: 4055143421942

• WAGO 221-500 10x Befestigungsadapter für 2-, 3-, 5-Leiter-4 mm²-Verbindungsklemmen.
• Befestigungsadapter; Serie 221 - 4 mm²; zur Montage auf TS 35/Schraubmontage; orange.

Hersteller: WAGO
Hersteller-Art.Nr.: 221-500
EAN Nummer: 4055143421942

WAGO Befestigungsadapter Serie 221 Orange VPE: 50 Stk. Der WAGO Befestigungsadapter ist für Verbindungsklemmen der Serie 221 ausgelegt. Er dient zur Montage von 2-, 3- und 5-Leiter-Verbindungsklemmen mit 4 mm² per Hutschiene oder Schraubbefestigung. Eigenschaften: - Für 2-, 3- und 5-Leiter-Verbindungsklemmen - Für Verbindungsklemmen der Serie 221 - Hutschienenmontage - Schraubbefestigung - Verpackungseinheit 50 Stück Technische Daten: - Serie: 221 - Leiterquerschnitt: 4 mm² - Montageart: Hutschiene 35 / Schraubbefestigung - Farbe: Orange Lieferumfang: - - 1 × VPE (50 Stück) WAGO Befestigungsadapter Serie 221 Orange

Montageart: Schraubbefestigung 4mm² Maße: 17,5x77,6mm Farbe: orange

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Befestigungsadapter f. Serie 22, orange 221-500 Art des Zubehörs sonstige, Befestigungsadapter Serie 221 - 4 mm² zur Montage auf TS 35/Schraubmontage orange
