Schell 108620699 Armaturenanschlussset COMFORT

Armaturenanschluss-Set COMFORT

Zum kalt- und warmwasserseitigem Anschluss von Einlocharmaturen und zusätzlichem Geräteanschluss.

Lieferumfang

Kombi-Eckventil COMFORT (03 545 06 99)

•

  • Kombi-Eckventil


  •

    • 2 COMFORT-Griffe


    • Rückflussverhinderer RV (EN 1717: EB) im Abgang Geräteanschluss


    • Fettkammeroberteil


    • Langer Schubschaft




  • Schlauchverschraubung


  • Zugfeste Messing-Konus-Quetschverschraubung mit Längenausgleich


  • Schubrosette Ø 54 mm



Eckventil mit Regulierfunktion COMFORT (04 917 06 99)

•

  • Eckventil


  •

    • COMFORT-Griff


    • Selbstdichtendes Anschlussgewinde (ASAG easy)


    • Langer Schubschaft




  • Zugfeste Messing-Konus-Quetschverschraubung mit Längenausgleich


  • Schubrosette Ø 54 mm



Technische Daten

Kombi-Eckventil COMFORT (03 545 06 99)

•

  • Werkstoff: Messing konform TrinkwV


  • Oberfläche: chrom


  • Anschluss: DN 15 G 1/2 AG mit ASAG easy


  • Abgang: Schlauchverschraubung Ø 14,5 mm (DN 20 G 3/4 AG), Ø 10 mm (DN 10 G 3/8 AG)


  • Sicherungseinrichtung gemäß EN 1717: EB




  • Geräuschklasse: I, bei 100% Durchfluss


  • Durchflussklasse: A



Eckventil mit Regulierfunktion COMFORT (04 917 06 99)

•

  • Werkstoff: Messing konform TrinkwV


  • Oberfläche: chrom


  • Anschluss: DN 15 G 1/2 AG mit ASAG easy


  • Abgang: Ø 10 mm (DN 10 G 3/8 AG)




  • Geräuschklasse: I


  • Durchflussklasse: A



•

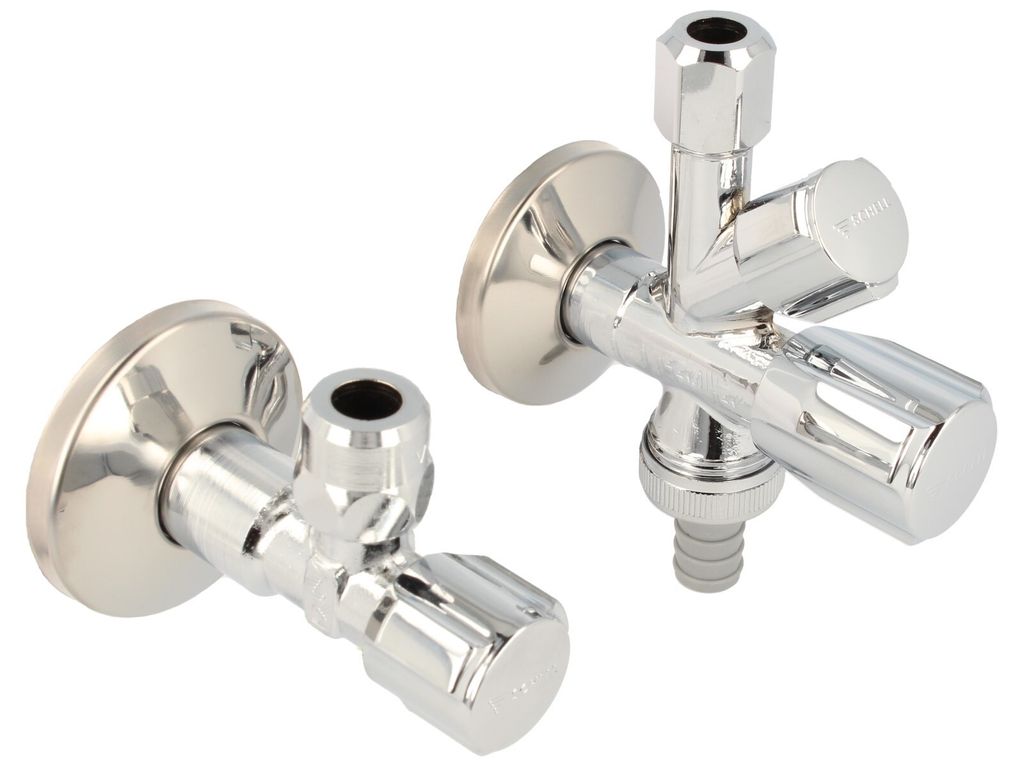

Schell Armaturenanschluss-Set bestehend aus Kombi-Eckventil und Eckregulierventil 108620699

Produkt-Highlight

Schell Armaturenanschluss-Set bestehend aus Kombi-Eckventil und Eckregulierventil 108620699 ist als Ersatz-, Ergänzungs- oder Verbrauchsartikel für den jeweils passenden Anwendungsbereich vorgesehen. Die genaue Produktbezeichnung unterstützt dabei, die benötigte Ausführung eindeutig mit dem vorhandenen Produkt oder Bauteil abzugleichen.

Anwendungsbereiche / Vorteile

• Für passende Wartungs-, Reparatur- oder Montagearbeiten
• Eindeutige Zuordnung über Artikelbezeichnung und vorhandene Produktdaten
• Ausführung und Kompatibilität vor der Bestellung prüfen
• Für eine fachgerechte Verwendung nach Herstellerangaben einsetzen

Anwendungshinweise

Vor Verwendung beziehungsweise Montage prüfen, ob Ausführung, Maße und Anschluss zum vorgesehenen Einsatz passen. Bei technischen Produkten sind die jeweiligen Montage-, Sicherheits- und Herstellerhinweise zu beachten.

Lieferumfang / Varianten

Geliefert wird der Artikel Schell Armaturenanschluss-Set bestehend aus Kombi-Eckventil und Eckregulierventil 108620699 in der in der Artikelbezeichnung angegebenen Ausführung.

Schell - Eckregulierventil + Kombieckventil

Doppelpack

• Material: Messing verchromt
• Mit Verlängerung und Schubrosette
• Comfort Griff
• Wassergeschützte Messingspindel durch Fettkammer
• Wandanschluss 1/2 Zoll mit selbstdichtendem Anschlussgewinde x Abgang 3/8 Zoll Quetschverschraubung
• Zusätzlich beim Kombi-Eckventil
• Abgang nach unten 3/4 Zoll inkl. Schlauchverschraubung
• Rückflussverhinderer
• Das Eckventil ist DIN DVGW zugelassen und Geräuschklassengeprüft.
• (Geräuschklasse I, Prüfzeichen P-IX 212/IA)
• Hersteller-Nr.: 04 917 06 99

Das Kombi-Eckventil ist Geräuschklassengeprüft.
(Geräuschklasse I, Prüfzeichen PA 2850 IA)
Hersteller-Nr.: 03 545 06 99
Diese Ventile dürfen in Trinkwasserinstalllationen verbaut werden.

SCHELL Armaturenanschluss-Set Comfort Nr. 108620699
1. Kombi-Eckventil
mit COMFORT-Griff
Geräteanschluss mit Rückflussverhinderer (RV, EN 1717: EB)
Selbstdichtendes Anschlussgewinde (ASAG easy)
Zugfeste SCHELL Messing-Konus-Quetschverschraubung mit Längenausgleich
Dimension: DN 15 G 1/2 AG x DN 10 G 3/8 AG
Fettkammeroberteil
Schubschaft und Rosette
Schlauchverschraubung
2. Eckregulierventil
mit COMFORT-Griff
Selbstdichtendes Anschlussgewinde (ASAG easy)
Zugfeste SCHELL Messing-Konus-Quetschverschraubung mit Längenausgleich
Schubschaft und Rosette
Technische Daten:
Marke: Schell
Gewicht: 0,49 Kg / Stück
Material: Messing konform TrinkwV

Dimension: Eckv. DN 15 G 1/2 AG x DN 10 G 3/8 AG
Oberfläche: Chrom
Lieferumfang:
SCHELL Armaturenanschluss-Set Comfort Nr. 108620699
