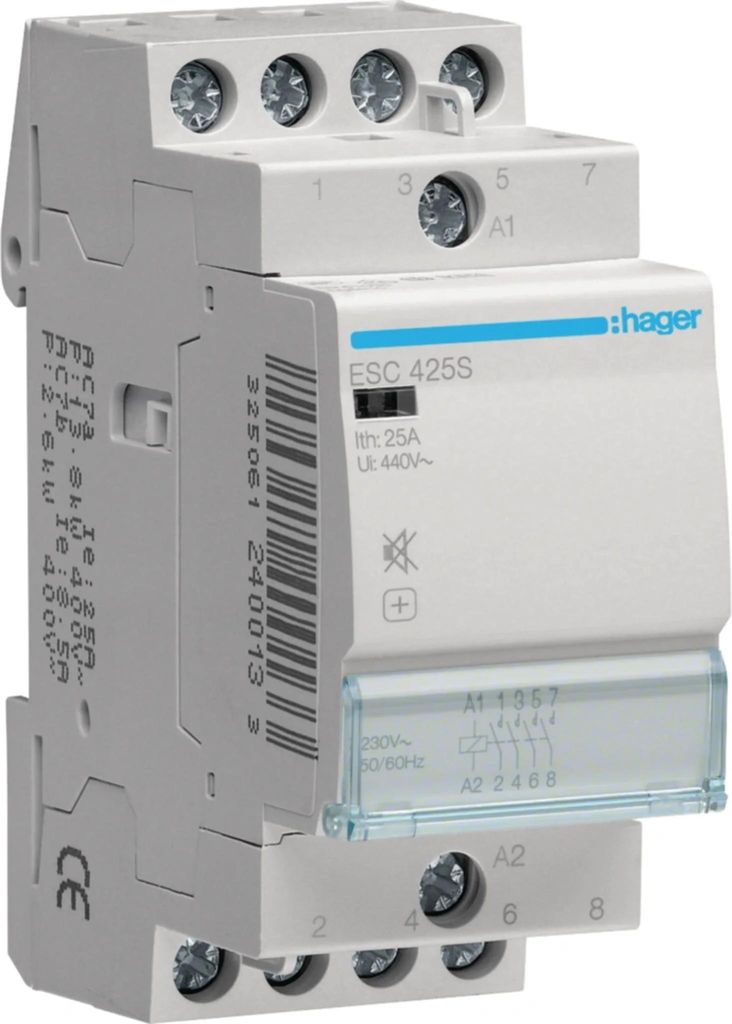

Hager Installationsschütz 25A ESC425S ** brummfrei 4Schließer 230V

Eigenschaften:

• Installationsschütz brummfrei 25A 4 Schließer 230V. Schütz brummfrei nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen

Technische Daten:

• Bemessungsbetriebsspannung: 400 V
• Bemessungsbetriebsstrom: 25 A
• Gebrauchskategorie: 7
• Bemessungsbetätigungsspannung: 230 V
• Spannungsart der Betriebsspannung: AC
• Spannungsart der Betätigungsspannung: AC
• Anzahl der Kontakte als Schließer: 4
• Max. Glühlampenlast: 1900 W
• Max. Leuchtstofflampenlast: 950 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 1990 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
• Schieber für Handschaltung: Nein
• Breite in Teilungseinheiten: 2
• Einbautiefe: 60 mm
• Zusatzeinrichtungen möglich: Ja
• Schutzart (IP): IP2X

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Bemessungsbetriebsspannung: 400 V
• Bemessungsbetriebsstrom: 25 A
• Gebrauchskategorie: 7
• Bemessungsbetätigungsspannung: 230 V
• Spannungsart der Betriebsspannung: AC
• Spannungsart der Betätigungsspannung: AC
• Anzahl der Kontakte als Schließer: 4
• Max. Glühlampenlast: 1900 W
• Max. Leuchtstofflampenlast: 950 VA
• Max. Leuchtstofflampenlast (Duo-Schaltung): 1990 VA
• Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
• Schieber für Handschaltung: Nein
• Breite in Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Bemessungsbetriebsspannung: 400 V
  • Bemessungsbetriebsstrom: 25 A
  • Gebrauchskategorie: 7
  • Bemessungsbetätigungsspannung: 230 V
  • Spannungsart der Betriebsspannung: AC
  • Spannungsart der Betätigungsspannung: AC
  • Anzahl der Kontakte als Schließer: 4
  • Max. Glühlampenlast: 1900 W
  • Max. Leuchtstofflampenlast: 950 VA
  • Max. Leuchtstofflampenlast (Duo-Schaltung): 1990 VA
  • Max. Leuchtstofflampenlast (parallel kompensiert): 810 VA
  • Schieber für Handschaltung: Nein
  • Breite in Teilungseinheiten: 2
  • Einbautiefe: 60 mm
  • Zusatzeinrichtungen möglich: Ja
  • Schutzart (IP): IP2X


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hager Schütz ESC425S

Hersteller:Hager
Bezeichnung:Schütz brummfrei25A 4S 230V
Typ:ESC425S
Bemessungsbetriebsspannung:400 V
Bemessungsbetriebsstrom:25 A
Gebrauchskategorie nach EN IEC 60947-4-1:AC-7a/AC-7b
Bemessungsbetätigungsspannung:230 V
Spannungsart der Betriebsspannung:AC
Spannungsart der Betätigungsspannung:AC
Anzahl der Kontakte als Schließer:4
Max. Glühlampenlast:1900 W
Max. Leuchtstofflampenlast:950 VA
Max. Leuchtstofflampenlast (Duo-Schaltung):1990 VA
Max. Leuchtstofflampenlast (parallel kompensiert):810 VA
Schieber für Handschaltung:nein
Breite in Teilungseinheiten:2
Einbautiefe:60 mm
Zusatzeinrichtungen möglich:ja
Mit Tag-/Nachtfunktion:nein
Brummfrei:ja
Schutzart (IP):IP2X

Hager Schütz ESC425S: weitere Details

Installationsschütz brummfrei 25A 4 Schließer 230V. Schütz brummfrei nach DIN EN 61095 (VDE 0637-3) mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Geliefert wird: Hager Schütz brummfrei25A 4S 230V ESC425S, Verpackungseinheit: 1 Stk., EAN: 3250612400133

Schütz 25A, 4S, 230V brummfrei Schütz in kompakter Bauweise, gebautnach EN 61095, DIN VDE 0637-3,Kontaktstellungsanzeige durchAnzeigefenster, plombierbar mitPlombierkappe(Zubehör),Hilfsschalter(Zubehör) sindAnflanschbar. IntegriertesBeschriftungsfeld. Berührungsschutznach DIN VDE 0106 Teil 100, Betriebsspannung 400 Volt, Isolationsspannung 440 Volt, Anzahl der Platzeinheiten 2, Betriebstemperatur -10 bis 50 Grad C, Anschlußart: Schraubtechnik, Anschlußquerschnitt fleixibler Leiter: 1-6 mm2, Anschlußquerschnitt bei massivem Leiter 1-10 mm2, Kontaktzahl 4, Kontaktart 4S

B. Wohnbereichen). Mit einer Bemessungsbetriebsstromstärke von **25A** und einer Steuerspannung von **230V** AC ist es optimiert für die robuste Laststeuerung im Niederspannungsbereich. Die Konfiguration als **4S** (vier Schließer) bietet maximale Flexibilität bei der Zuschaltung von Verbrauchern in modularen Verteilungen.

• Typ: Installationsschütz, brummfrei
• Bemessungsstrom (Ie): 25 A
• Steuerspannung (Us): 230 V AC
• Kontaktkonfiguration: 4 Schließer (4S)
• Anwendung: Geräuscharme Laststeuerung

Details: - Herstellernummer: ESC425S - Herstelltypnummer: ESC425S

Installationsschütze 25A 4 Schließer 230 V brummfrei Hager ESC425S
Technische Merkmale

• Nennstrom: 25 A
• Anzahl Module: 2
• Bemessungsbetriebsspannung Ue: 400
• Isolationsspannung: 440
• Stoßspannungsfestigkeit: 4kV
• Frequenz: 50/ 60 Hz
• Betriebstemperatur: -10 bis 50 °C
• Lagerungstemperatur: -40 bis 80 °C
• Gerätelebensdauer mechanische Schaltspiele: 1000000
• Gerätelebensdauer, elektrische Schaltspiele: 30000
• Gesamtverlustleistung unter Nennstrom: 8,9 W
• Höhe installiertes Produkt: 83 mm
• Breite installiertes Produkt: 35,75 mm
• Tiefe installiertes Produkt: 60 mm
• Steuerspannung Wechselstrom: 230V

Installationsschütz brummfrei 25A 4 Schließer 230V. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen. - Frequenz: 50/60 Hz - Anzahl Module: 2 - Betriebstemperatur: -10 bis 50 °C - Anschlussquerschnitt bei flexiblem Leiter: 1 - 6 mm² - Anschlussquerschnitt bei starrem Leiter: 1 - 10 mm²
n.a.

AC Eingangsspannung:

400 V

Konformitätsbescheinigungen:

RoHS

Anzahl:

1

Installationsschütz brummfrei 25A 4 Schließer 230V. Schütze, brummfrei gebaut nach EN 61095, DIN VDE 0637-3. Die Ansteuerung erfolgt mit Wechselspannung über eine integrierte Diodenbrücke. Die Schütze enthalten außerdem: eine Schutzschaltung gegen Überspannung, eine Schutzschaltung zur Begrenzung von Störspannungsspitzen des Magnetsystems, Kontaktstellungsanzeige durch Anzeigefenster, plombierbar mit Plombierkappe (Zubehör) , Hilfsschalter (Zubehör) sind Anflanschbar. Integriertes Beschriftungsfeld. Berührungsschutz nach DIN VDE 0106 Teil 100

Installationsschütz brummfrei 25A 4 Schließer 230V. Schütz brummfrei nach EN 61095 und DIN VDE 0637-3 sowie Berührungsschutz nach DIN VDE 0106 Teil 100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweise: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Schütz – Originalprodukt von Hager. Bezeichnung: HAGER Installationsschütz brummfrei 25A 4 Schließer 230V. Technische Angaben: 25A, 4 Schließer, 230V.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Schütz brummfrei25A 4S 230V ESC425S Bemessungsbetriebsspannung 400 ... 400V, Bemessungsbetriebsstrom 25A, Gebrauchskategorie 7, Bemessungsbetätigungsspannung 230 ... 230V, Spannungsart der Betriebsspannung AC, Spannungsart der Betätigungsspannung AC, Anzahl der Kontakte als Schließer 4, Anzahl der Kontakte als Öffner 0, Max. Glühlampenlast 1900W, Max. Leuchtstofflampenlast 950VA, Max. Leuchtstofflampenlast (Duo-Schaltung) 1990VA, Max. Leuchtstofflampenlast (parallel kompensiert) 810VA, Anzahl der Teilungseinheiten 2, Einbautiefe 60mm, Zusatzeinrichtungen möglich, Schutzart (IP) IP2X, Installationsschütz brummfrei 25A 4 Schließer 230V. Schütz brummfrei nach DIN EN 61095 (VDE 0637-3) sowie Berührungsschutz nach DIN VDE 0106-100. Reiheneinbaugerät mit Kontaktstellungsanzeige durch Anzeigefenster, integriertes Beschriftungsfeld und geeignet zum nachträglichen Anbau von Zusatzeinrichtung. Hinweis: Werden direkt mehrere Geräte eingebaut, ist neben jedem zweiten Gerät ein Distanzstück (1/2 PLE) einzubauen.

Schütz ESC425S 25A 4S 230V brummfrei (ESC425S)
