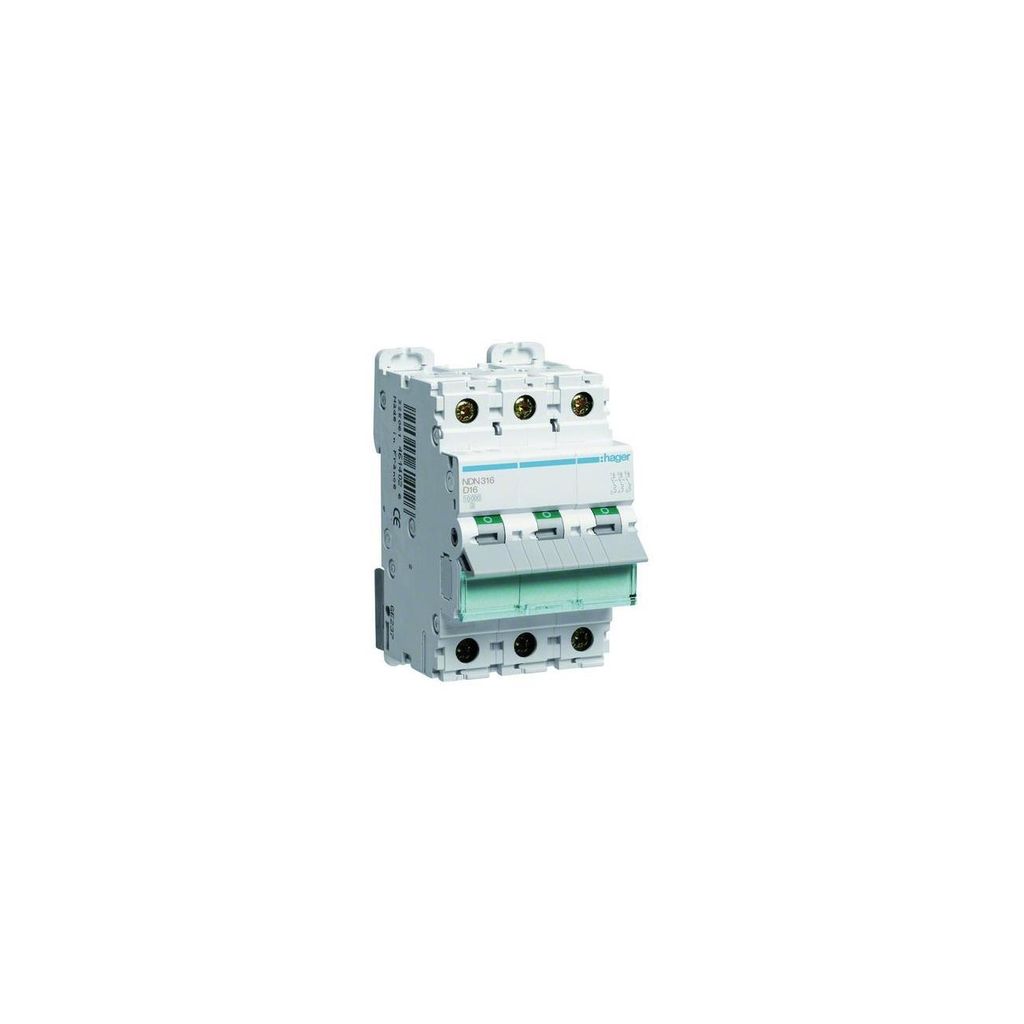

Hager NDN316 - Typ D

Hager Leitungsschutzschalter NDN316

Hersteller:Hager
Bezeichnung:Leitungsschutzschalter 3pol.,D-16A,10kA,3M
Typ:NDN316
Einbautiefe:70 mm
Auslösecharakteristik:D
Polzahl (gesamt):3
Anzahl der abgesicherten Pole:3
Bemessungsstrom:16 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:6 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V:10 kA
Spannungsart:AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V:30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V:15 kA
Frequenz:50..60 Hz
Verlustleistung:8,27 W
Energiebegrenzungsklasse:3
Unterputzmontage:ja
Mitschaltender Neutralleiter:nein
Überspannungskategorie:3
Verschmutzungsgrad:2
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:3
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm²
Explosionsgeschützt:nein

Hager Leitungsschutzschalter NDN316: weitere Details

Leitungsschutzschalter 3 polig 10kA/15kA D-16A 3M. Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Geliefert wird: Hager Leitungsschutzschalter 3pol.,D-16A,10kA,3M NDN316, Verpackungseinheit: 1 Stk., EAN: 3250614611766

Leitungsschutzschalter 3 polig 10kA/15kA C-20A 3M Hager NCN320
Technische Merkmale

• Anzahl Module: 3
• Bemessungsbetriebsspannung Ue: 400 V
• Nennstrom: 20A
• Auslösercharakteristik: C
• Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2: 30 kA
• Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 10 kA
• Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 15 kA
• Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60898-1: 7,5 kA
• Polanzahl: 3 P
• Isolationsspannung: 500 V
• Stoßspannungsfestigkeit: 6000 V
• Drehmoment: 2,8Nm
• Gesamtverlustleistung unter Nennstrom: 8,04W
• Gerätelebensdauer, elektrische Schaltspiele: 4000
• Gerätelebensdauer mechanische Schaltspiele: 20000

Hager NDN316. Nennstrom: 16 A. Typ: D-type, Module Menge (max): 3 Modul(e) (NDN316)

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leitungsschutzschalter 3pol.,D-16A,10kA,3M NDN316 Auslösecharakteristik D, Polzahl (gesamt) 3, Anzahl der abgesicherten Pole 3, Bemessungsstrom 16A, Bemessungsspannung 400V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 6kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 10kA, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 10kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 30kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 15kA, Spannungsart AC, Frequenz 50 ... 60Hz, Energiebegrenzungsklasse 3, Geeignet für Unterputz-Installation, Überspannungskategorie 3, Verschmutzungsgrad 2, Zusatzeinrichtungen möglich, Breite in Teilungseinheiten 3, Einbautiefe 70mm, Schutzart (IP) IP20, Umgebungstemperatur während des Betriebs -25 ... 70°C, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 35mm², Leitungsschutzschalter 3 polig 10kA/15kA D-16A 3M. Leitungsschutzschalter nach E DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch

Hager NDN316 - Typ D - 3P - 3 module - 16A - 50/60Hz

Leitungsschutzschalter 3 polig 10kA D-Charakteristik 16A 3 Module. Leitungsschutzschalter nach EN 60898, IEC 60-947-2 Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzoegertem thermischen Ausloeser fuer Ueberlastschutz und elektromagnetischer Ausloeser fuer Kurzschlussschutz. Geeignet zum nachtraeglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Leitungsschutzschalter 3 polig 10kA D-Charakteristik 16A 3 Module
