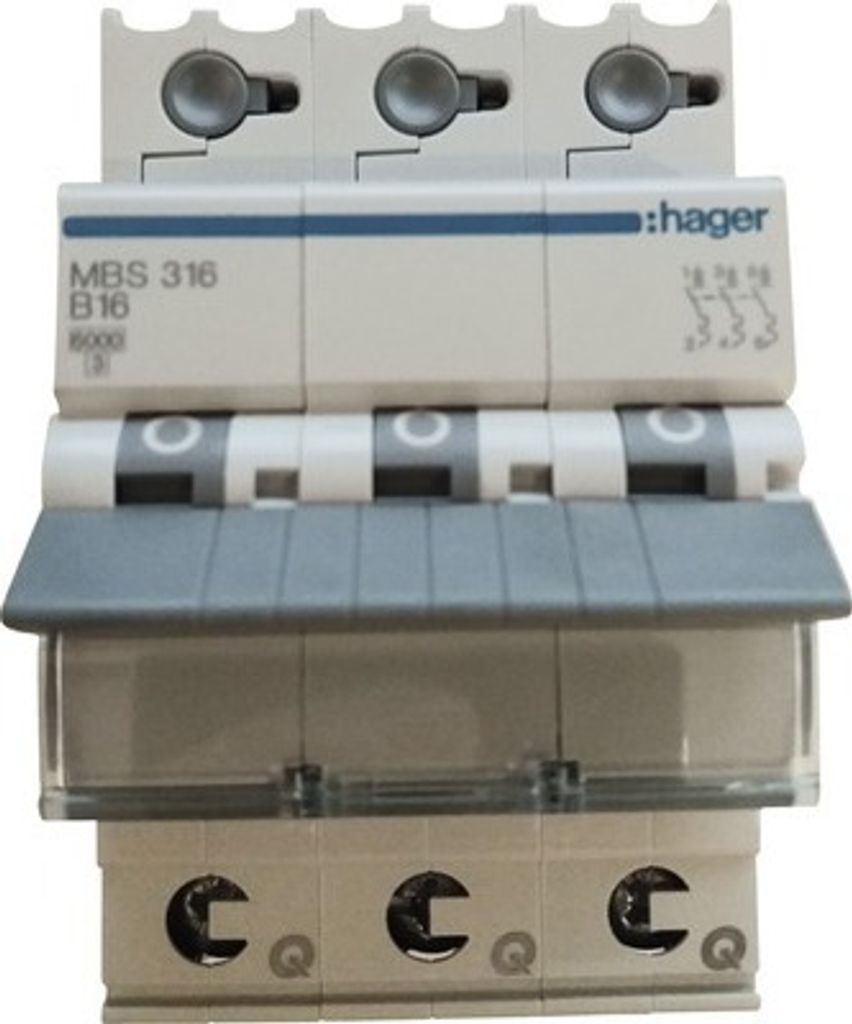

HAGER MBS 316 Leitungsschutzschalter

Eigenschaften - Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module.- Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz.- Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.- Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigun Technische Daten:

• Einbautiefe: 70 mm
• Auslösecharakteristik: B
• Polzahl (gesamt): 3
• Anzahl der abgesicherten Pole: 3
• Bemessungsstrom: 16 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Spannungsart: AC
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Frequenz: 50..60 Hz
• Energiebegrenzungsklasse: 3
• Unterputzmontage: ja
• Mitschaltender Neutralleiter: nein
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: ja
• Breite in Teilungseinheiten: 3
• Schutzart (IP): IP20
• Umgebungstemperatur während des Betriebs: -25..70°C
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
• Explosionsgeschützt: nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Einbautiefe: 70 mm
• Auslösecharakteristik: B
• Polzahl (gesamt): 3
• Anzahl der abgesicherten Pole: 3
• Bemessungsstrom: 16 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Spannungsart: Bitte beachten Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Einbautiefe: 70 mm
  • Auslösecharakteristik: B
  • Polzahl (gesamt): 3
  • Anzahl der abgesicherten Pole: 3
  • Bemessungsstrom: 16 A
  • Bemessungsspannung: 400 V
  • Bemessungsisolationsspannung Ui: 500 V
  • Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
  • Spannungsart: AC
  • Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
  • Frequenz: 50..60 Hz
  • Energiebegrenzungsklasse: 3
  • Unterputzmontage: ja
  • Mitschaltender Neutralleiter: nein
  • Überspannungskategorie: 3
  • Verschmutzungsgrad: 2
  • Zusatzeinrichtungen möglich: ja
  • Breite in Teilungseinheiten: 3
  • Schutzart (IP): IP20
  • Umgebungstemperatur während des Betriebs: -25..70°C
  • Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
  • Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
  • Explosionsgeschützt: nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hager Leitungsschutzschalter MBS316

Hersteller:Hager
Bezeichnung:Leitungsschutzschalter 3p. B-16A,6kA,3M QC
Typ:MBS316
Einbautiefe:70 mm
Auslösecharakteristik:B
Polzahl (gesamt):3
Anzahl der abgesicherten Pole:3
Bemessungsstrom:16 A
Bemessungsspannung:400 V
Bemessungsisolationsspannung Ui:500 V
Bemessungsstoßspannungsfestigkeit Uimp:4 kV
Spannungsart:AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V:6 kA
Frequenz:50..60 Hz
Energiebegrenzungsklasse:3
Unterputzmontage:ja
Mitschaltender Neutralleiter:nein
Überspannungskategorie:3
Verschmutzungsgrad:2
Zusatzeinrichtungen möglich:ja
Breite in Teilungseinheiten:3
Schutzart (IP):IP20
Umgebungstemperatur während des Betriebs:-25..70 °C
Anschließbarer Leiterquerschnitt mehrdrähtig:1..25 mm²
Anschließbarer Leiterquerschnitt eindrähtig:1..35 mm²
Explosionsgeschützt:nein

Hager Leitungsschutzschalter MBS316: weitere Details

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module. Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Geliefert wird: Hager Leitungsschutzschalter 3p. B-16A,6kA,3M QC MBS316, Verpackungseinheit: 1 Stk., EAN: 3250614314889

Leitungsschutzschalter mit QuickConnect - Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11):2003-12, EN 60898-1:2003, EN 60898-1, pr A1:2003, am Abgang bis 16A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlußschutz. Geeignet zum nachtraeglichen Anbau von Zusatzeinrichtungen, Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom:

16 A

Typ:

Typ B

Anzahl der Pole:

3

Anzahl Module (max.):

3 Modul(e)

Betriebstemperatur:

-25 - 60 °C

Temperaturbereich bei Lagerung:

-25 - 80 °C

Breite:

52,5 mm

Tiefe:

70 mm

Höhe:

83,4 mm

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module Hauptmerkmale Energie Nennstrom 16 A Gewicht & Abmessungen Breite 52,5 mm Tiefe 70 mm Höhe 83,4 mm Technische Details Typ B-type Anzahl der Pole 3 Module Menge (max) 3 Modul(e) Betriebsbedingungen Temperaturbereich in Betrieb 25 - 60 °C Temperaturbereich bei Lagerung 25 - 80 °C

Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 Module

Hager MBS316 - Typ B - 3P - 3 module - 16A - 50/60Hz

Hager MBS316 LS-Schalter 3P 6kA B-16A 3M QC
