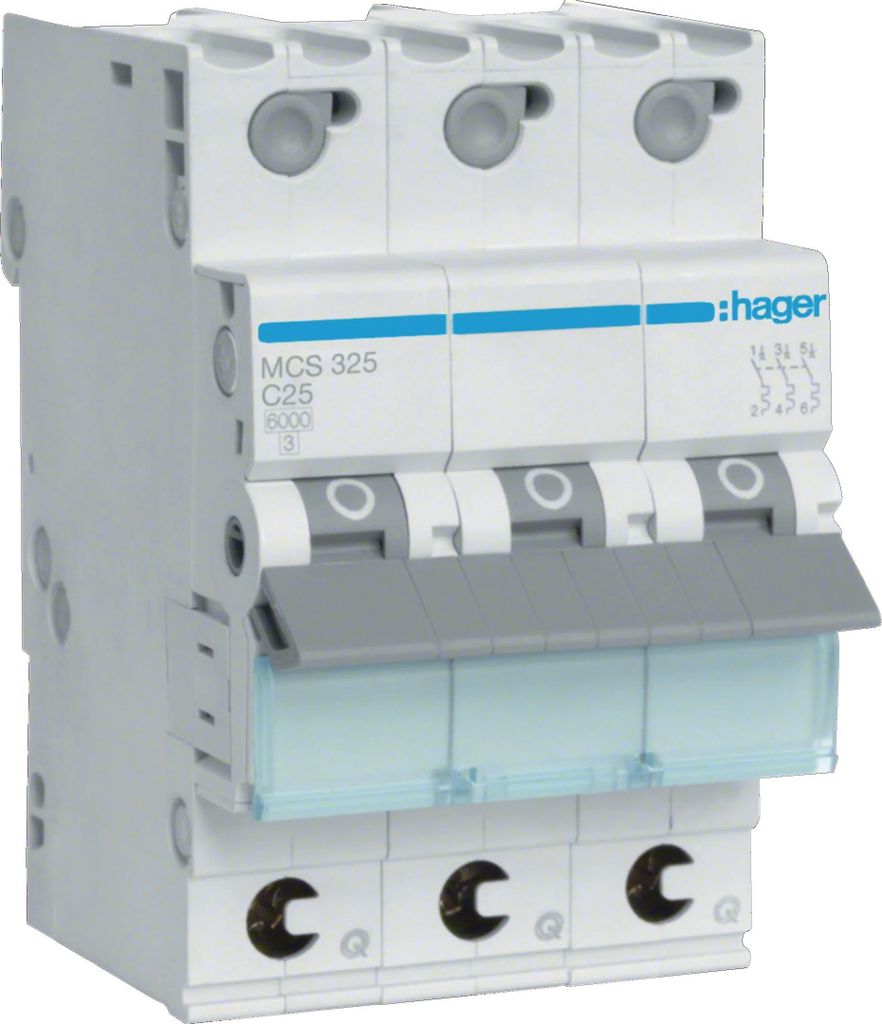

Hager Leitungsschutzschalter MCS325 3polig 6kA C-25A QuickConnect 3M

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A QuickConnect 3 Module

Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.

Nennstrom: 25 A
Polart: 3P
Auslösecharakteristik: C
Anzahl Module: 3
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2

Details: - Herstellernummer: MCS325 - Herstelltypnummer: MCS325

Eigenschaften - Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A QuickConnect 3 Module.- Leitungsschutzschalter mit QuickConnect-Klemme nach DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A, mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz.- Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.- Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung. Technische Daten:

• Einbautiefe: 70 mm
• Auslösecharakteristik: C
• Polzahl (gesamt): 3
• Anzahl der abgesicherten Pole: 3
• Bemessungsstrom: 25 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Spannungsart: AC
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
• Frequenz: 50..60 Hz
• Energiebegrenzungsklasse: 3
• Unterputzmontage: ja
• Mitschaltender Neutralleiter: nein
• Überspannungskategorie: 3
• Verschmutzungsgrad: 2
• Zusatzeinrichtungen möglich: ja
• Breite in Teilungseinheiten: 3
• Schutzart (IP): IP20
• Umgebungstemperatur während des Betriebs: -25..70°C
• Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
• Explosionsgeschützt: nein

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Einbautiefe: 70 mm
• Auslösecharakteristik: C
• Polzahl (gesamt): 3
• Anzahl der abgesicherten Pole: 3
• Bemessungsstrom: 25 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 500 Bitte beachten Sie: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Einbautiefe: 70 mm
  • Auslösecharakteristik: C
  • Polzahl (gesamt): 3
  • Anzahl der abgesicherten Pole: 3
  • Bemessungsstrom: 25 A
  • Bemessungsspannung: 400 V
  • Bemessungsisolationsspannung Ui: 500 V
  • Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
  • Spannungsart: AC
  • Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
  • Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
  • Frequenz: 50..60 Hz
  • Energiebegrenzungsklasse: 3
  • Unterputzmontage: ja
  • Mitschaltender Neutralleiter: nein
  • Überspannungskategorie: 3
  • Verschmutzungsgrad: 2
  • Zusatzeinrichtungen möglich: ja
  • Breite in Teilungseinheiten: 3
  • Schutzart (IP): IP20
  • Umgebungstemperatur während des Betriebs: -25..70°C
  • Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
  • Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
  • Explosionsgeschützt: nein


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A QuickConnect 3 Module

Hager MCS325 Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A QuickConnect 3 Module

Technische Merkmale:

• Nennstrom: 25 A
• Polart: 3 P
• Auslösercharakteristik: C
• Ausschaltvermögen Icn AC nach IEC 60898-1: 6 kA
• Anzahl Module: 3
• Polanzahl: 3 P
• Stoßspannungsfestigkeit: 4000 V
• Gesamtverlustleistung unter Nennstrom: 10.1 W
• Gerätelebensdauer, elektrische Schaltspiele: 4000
• Gerätelebensdauer mechanische Schaltspiele: 20000

LS-Schalter Hager Sicherung MCS325

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leitungsschutzschalter 3p. C-25A 6kA 3M QC MCS325 Auslösecharakteristik C, Polzahl (gesamt) 3, Anzahl der abgesicherten Pole 3, Bemessungsstrom 25A, Bemessungsspannung 400V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10kA, Spannungsart AC, Frequenz 50 ... 60Hz, Energiebegrenzungsklasse 3, Geeignet für Unterputz-Installation, Überspannungskategorie 3, Verschmutzungsgrad 2, Zusatzeinrichtungen möglich, Breite in Teilungseinheiten 3, Einbautiefe 70mm, Schutzart (IP) IP20, Umgebungstemperatur während des Betriebs -25 ... 70°C, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 35mm², Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A QuickConnect 3 Module. Leitungsschutzschalter mit QuickConnect-Klemme nach E DIN EN 60898-1 (VDE 0641 Teil 11), am Abgang bis 16A und am Zugang für die Verschienung bis 63A. Berührungsschutz nach IP2x DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischem Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung

Hager MCS325 - Typ C - 3P - 3 module - 25A - 50/60Hz

Hager MCS325. Nennstrom: 25 A, AC Eingangsfrequenz: 50/60 Hz. Typ: C-type, Module Menge (max): 3 Modul(e). Breite: 52,5 mm, Tiefe: 70 mm, Höhe: 83,4 mm (MCS325)

mit Quick-Connect-Klemme für 2 Leitungen, Eingansseitig für QuickConnect KDN... Phasenschienen geeignet, mit Beschriftungsfenster hinter Klarsichtkappe, Auslösecharakteristik: C, Kurzschlussschaltvermögen: 6 kA

Leitungsschutzschalter – Originalprodukt von Hager. Bezeichnung: HAGER Leitungsschutzschalter 3 polig 6kA C-Charakteristik 25A QuickConnect 3 Module. Technische Angaben: 25A.

Hager MCS325 LS-Schalter 3P 6kA C-25A 3M QC
