Leitungsschutzschalter 1 polig 6kA C-Charakteristik 13A 1 Modul
Leitungsschutzschalter nach DIN EN 60898-1 (VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 13 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
Polart: 1P
Auslösecharakteristik: C
Anzahl Module: 1
Bemessungsschaltvermögen Icn nach IEC 60898-1: 6 kA
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 4000 V
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 25 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 2
Verpackungseinheit:
1 Stück
[ 25770397: 2026-09-25 19:13:32.0 ]
Eigenschaften - Leitungsschutzschalter 1 polig 6kA C-Charakteristik 13A 1 Modul. Leitungsschutzschalter nach DIN EN 60898-1(VDE 0641-11) mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. - Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. - Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigun
Technische Daten:- Einbautiefe: 70 mm
- Auslösecharakteristik: C
- Polzahl (gesamt): 1
- Anzahl der abgesicherten Pole: 1
- Bemessungsstrom: 13 A
- Bemessungsspannung: 400 V
- Bemessungsisolationsspannung Ui: 500 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
- Spannungsart: AC
- Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 6 kA
- Frequenz: 50..60 Hz
- Energiebegrenzungsklasse: 3
- Unterputzmontage: ja
- Mitschaltender Neutralleiter: nein
- Überspannungskategorie: 3
- Verschmutzungsgrad: 2
- Zusatzeinrichtungen möglich: nein
- Breite in Teilungseinheiten: 1
- Schutzart (IP): IP20
- Umgebungstemperatur während des Betriebs: -25..70°C
- Anschließbarer Leiterquerschnitt mehrdrähtig: 1..25 mm²
- Anschließbarer Leiterquerschnitt eindrähtig: 1..35 mm²
- Explosionsgeschützt: nein
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
Leitungsschutzschalter nach DIN VDE 0641 Teil 11/8.92, Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzoegertem thermischen Ausloeser fuer Ueberlastschutz und elektromagnetischer Ausloeser fuer Kurzschlussschutz. Geeignet zum nachtraeglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Technische Details:| Name | Wert |
|---|
| Type | MCN113 |
| Hersteller Artikelnummer | MCN113 |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 1 |
| Bemessungsstrom | 13 A |
| Bemessungsspannung | 415 V |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 1 kA |
| Spannungsart | AC |
| Frequenz | 50 Hz |
| Energiebegrenzungsklasse | 3 |
| Mitschaltender Neutralleiter | nein |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | ja |
| Breite in Teilungseinheiten | 1 |
| Einbautiefe | 70 mm |
| Schutzart (IP) | IP2X |
- AC Eingangsfrequenz:
- 50 - 60 Hz
- Nominale Stromabgabe:
- 13 A
- Anzahl der Pole:
- 1P
- Breite:
- 17,5 mm
- Tiefe:
- 70 mm
- Höhe:
- 83 mm
- Reihe von Modulen:
- 1
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 13A 1 Modul
Gewicht und Abmessungen
Merkmale
Energie
AC Eingangsfrequenz
50 - 60 Hz
Sonstige Funktionen
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leitungsschutzschalter 1pol. C-13A, 6kA MCN113 Auslösecharakteristik C, Polzahl (gesamt) 1, Anzahl der abgesicherten Pole 1, Bemessungsstrom 13A, Bemessungsspannung 400V, Bemessungsisolationsspannung Ui 500V, Bemessungsstoßspannungsfestigkeit Uimp 4kV, Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6kA, Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 6kA, Spannungsart AC, Frequenz 50 ... 60Hz, Energiebegrenzungsklasse 3, Geeignet für Unterputz-Installation, Überspannungskategorie 3, Verschmutzungsgrad 2, Breite in Teilungseinheiten 1, Einbautiefe 70mm, Schutzart (IP) IP20, Umgebungstemperatur während des Betriebs -25 ... 70°C, Anschließbarer Leiterquerschnitt mehrdrähtig 1 ... 25mm², Anschließbarer Leiterquerschnitt eindrähtig 1 ... 35mm², Leitungsschutzschalter 1 polig 6kA C-Charakteristik 13A 1 Modul. Leitungsschutzschalter nach E DIN EN 60898-1 (VDE 0641-11), Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischen Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Leitungsschutzschalter 1 polig 6kA C-Charakteristik 13A 1 Modul

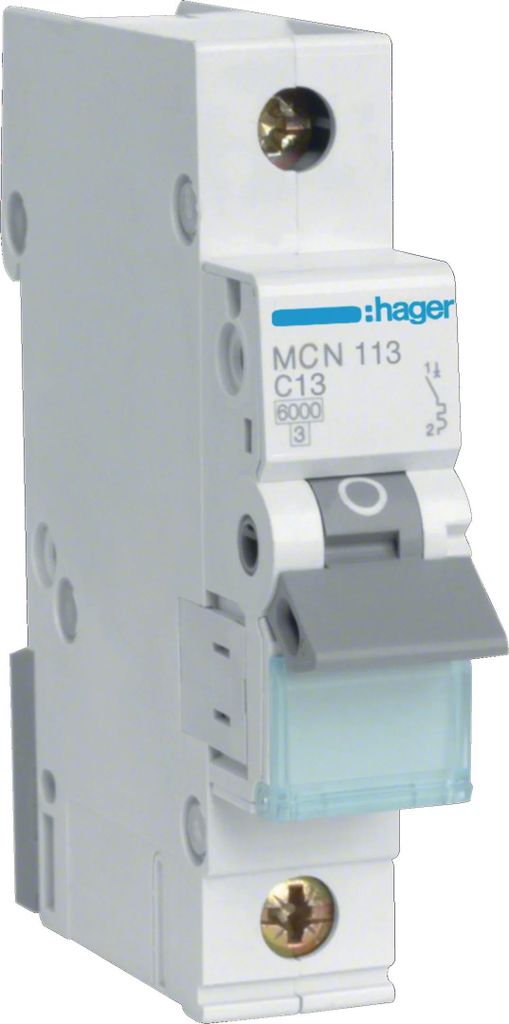

Hager MCN113 - 50 - 60 Hz - 13 A - 1P - 17,5 mm - 70 mm - 83 mm - 1 module - 50/60Hz - 13A
Hager MCN113. Anzahl der Pole: 1P. AC Eingangsfrequenz: 50/60 Hz, Nominale Stromabgabe: 13 A. Breite: 17,5 mm, Tiefe: 70 mm, Höhe: 83 mm (MCN113)
Hager MCN113 LS-Schalter 1P 6kA C-13A 1M
