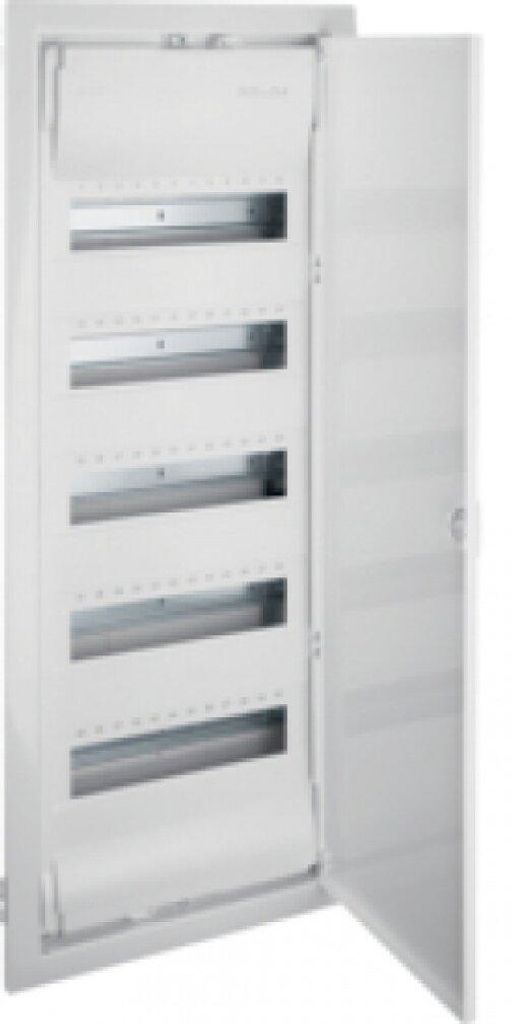

HAGER VU 60 NC Feldverteiler UP 5x12TE Kst IP30

Eigenschaften - Kleinv. Volta UPV 5x12PLE IP30 Tür- Installationskleinverteiler Unterputz aus Kunststoff, nach DIN VDE 60670-24 und DIN 43871, geeignet zum Einsatz in Wohngebäuden nach DIN 18015. Zum Einbau von Geräten bis 63 A mit 70 mm Einbautiefe nach Maßnorm DIN 43880, Bemessungsspannung 400V/50Hz- Schutzart IP30, Schutzklasse II schutzisoliert- Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbaren Leitungseinführungsschiebern mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen- Geräteträger aus verzinktem Stahlblech, Hutschienen einzeln isoliert einbaubar- Geräteabdeckung aus Kunststoff mit 46 mm Geräteschlitz, Schnellverschlussbefestigung mit 90°Drehung, serienmäßig plombierbar- Verdrehbarer Blendrahmen mit Tür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich- Tür, frontbündig mit innenliegenden handbedienbaren Scharnieren- Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmendemontage- Serienmäßige Schaltplanbefestigung in der Tür und integrierter seitlicher Leitungsführungskanal mit Kabelhalteklammern- Fingersichere PE/N-Klemme mit Stecktechnik in montagefreundlicher Schnapptechnik und N-Klemme für FI-Kreise serienmäßig Technische Daten:

• Montageart: Unterputz
• Anzahl der Reihen: 5
• Breite in Teilungseinheiten: 12
• Art der Abdeckung: Tür
• Ausführung Deckel: mit Ausschnitt
• Transparenter Deckel/Tür: nein
• Werkstoff des Gehäuses: Kunststoff
• Höhe: 880,5 mm
• Breite: 348 mm
• Tiefe: 94,5 mm
• Einbautiefe: 90 mm
• Einbauhöhe: 845 mm
• Einbaubreite: 335 mm
• Innentiefe: 91,5 mm
• Erdungsklemmenblock: ja
• Neutralleiterklemmenblock: ja
• DIN-Schiene: ja
• Mit Montageplatte: nein
• Anbaumöglichkeit: ja
• EMV-Ausführung: nein
• Farbe: weiß
• RAL-Nummer: 9010
• Schutzart (IP): IP30
• Mit Schloss: nein
• Art der Schließung: sonstige
• Signaldurchlassende Tür: nein

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

VOLTA VU60NC 5x12-Modul IP30-Verteiler

Technische Daten:

• Für Geräte bis: 63A
• Nennspannung: 400 V
• Verriegelungsart: Riegel
• Gehäusevarianten: VUxxB-
• Einbautiefe bis 90 mm
• Rahmen zum Kaschieren von Putzunebenheiten bis 15 mm
• Stahltür mit an die Türoberfläche angepasstem Schließmechanismus
• Werkzeuglose Türscharniere
• Rechts- oder linksanschlagbare Türen, Montage ohne Demontage des Rahmens
• Klemmen zur Verdrahtung von Fehlerstrom-Schutzschaltern für 1-, 2-, 3-, 4- und 5-reihige Verteiler
• Seitliche Kabeleinführungen
• Entflammbarkeitsprüfung: 850 °C Glühdrahtprüfung gemäß EN 60 695-2-1
• Farbe: RAL 9010 (weiß)

Verteiler Volta UPV IP30 5R/ 60M weiße Tür Hager VU60NC
Technische Merkmale

• Anzahl der Verteilerreihen: 5
• Anzahl der Module: 60
• Höhe vom installierten Produkt: 880 mm
• Breite vom installierten Produkt: 348 mm
• Tiefe vom installierten Produkt: 94,5 mm
• Anzahl der Türen: 1
• Montageart: Unterputz

Unterputzverteiler

• für Geräte bis 63 A
• Wandeinbautiefe 90 mm
• Geräteeinbautiefe: maximal 70 mm
• Geräteabdeckung mit 90°-Schnellbefestigungsschrauben, serienmäßig plombierbar
• verdrehbarer Blendrahmen mit 15 mm Putzausgleich
• integrierte Wasserwaage
• Tür aus Stahlblech mit versenktem Griff
• Türscharnier handbedienbar
• Türanschlag rechts oder links ohne Blendrahmendemontage
• fingersichere QuickConnect-Klemme in Schnapptechnik
• Klemmen für FI-Schutz-Schalterverdrahtung serienmäßig für 1 - 5 reihige Verteiler
• seitlicher Verdrahtungskanal
• Normen: DIN EN 60670-24, DIN 43871
• geeignet zum Einsatz in Wohnungsgebäuden nach DIN 18015
• Flachausführung: Standardverteiler mittels Erhöhungsrahmen (Zubehör) auf 72 mm Wandeinbautiefe umrüstba

Befestigungstyp:

Oberfläche/Spülung

Produktfarbe:

Weiß

Internationale Schutzart (IP-Code):

IP30

Menge pro Packung:

1 Stück(e)

Hager VU60NC Elektrische Verteilungsplatine (VU60NC)

Hager VU60NC. Menge pro Packung: 1 Stück(e)

Installationskleinverteiler aus Kunststoff nach DIN VDE 60670 24 und DIN 43871 geeignet zum Einsatz in Wohngebaeuden nach DIN 18015 fuer Geraete bis 63 A Geraeteeinbautiefe maximal 70 mm Wandeinbautiefe 90 mm Geraeteabdeckung mit 90Grad Schnellbefestigungsschrauben serienmaessig plombierbar verdrehbarer Blendrahmen mit 15 mm Putzausgleich integrierte Wasserwaage Tuer aus Stahlblech mit versenktem Griff Anzahl Tueren 1 Tuerscharnier handbedienbar Tueranschlag rechts oder links ohne Blendrahmendemontage fingersichere QuickConnect Klemme in Schnapptechnik Klemmen fuer FI Schutzschalterverdrahtung serienmaessig fuer 1 5 reihige Verteiler seitlicher Verdrahtungskanal Flachausfuehrung Standardverteiler mittels Erhoehungsrahmen Zubehoer auf 72 mm Wandeinbautiefe umruestbar Schutzklasse II Farbe weiss RAL 9010 Typ VU60NC 5x12PLE 5 reihig Masse H x B x T 880 x 348 x 94 5 mm Einbaumasse H x B x T 865 x 335 x 89 mm Eigenschaften Steckklemmen 1 5 4 mm qm 36 x N 25 x PEZugbuegelklemme 1 5 25 mm qm 9 x N 7 x PEKlemmenbestueckung 1 x KN18N 1 x KN22N 1 x VZ455N 1 x KN18E 1 x KN14E

Der Unterputz Kleinverteiler Volta ist aus Kunststoff gefertigt und entspricht den Normen DIN VDE 60670-24 und DIN 43871. Er ist geeignet für den Einsatz in Wohngebäuden nach DIN 18015 und für Geräte bis 63 Ampere mit einer Einbautiefe von 70 Millimetern. Die Schutzart ist IP30 und die Schutzklasse II schutzisoliert. Das Gerät besteht aus einem Kunststoff-Mauerkasten mit Leitungsabfang, ausbrechbaren Leitungseinführungsschiebern und einer integrierten Wasserwaage. Der Geräteträger ist aus verzinktem Stahlblech und die Hutschienen sind einzeln isoliert einbaubar. Die Geräteabdeckung aus Kunststoff verfügt über einen Geräteschlitz und eine Schnellverschlussbefestigung. Der Blendrahmen mit Tür ist aus pulverbeschichtetem Stahlblech mit Putzausgleich. Die Tür ist frontbündig mit innenliegenden Scharnieren und einem selbsttätig zurückklappenden Griff. Der Türanschlag ist rechts oder links möglich. Eine Schaltplanbefestigung und ein seitlicher Leitungsführungskanal sind integriert. Eine fingersichere PE/N-Klemme mit Stecktechnik und eine N-Klemme für FI-Kreise sind serienmäßig vorhanden.

Hager VU60NC Elektrische Verteilungsplatine - Kleinverteiler - Volta - UPV - 5-reihig - 60 PLE mit Tür - IP30

Hauptmerkmale Technische Details Befestigungstyp Oberfläche/Spülung Produktfarbe Weiß Internationale Schutzart (IP-Code) IP30 Lieferumfang Menge pro Packung 1 Stück(e)

Originalprodukt von Hager. Bezeichnung: HAGER Kleinv.,volta,UPV,5x12PLE,IP30, QuickConnect. Artikelnummer: IP30.

hager HAGER VU 60 NC Feldverteiler UP 5x12TE Kst IP30

VU60NC UP-Verteiler Volta 60PLE mit Tuer , Serie Volta

Kleinverteiler,volta,UPV,5x12PLE,IP30,m.Tür

Hager Volta Unterputz-Kleinverteiler 5-Reihig 60PE VU60NC
