S203-C16, 440 V

Eigenschaften - Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte- Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene- Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden- Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen- Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz- Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen Technische Daten:

• Einbautiefe: 69 mm
• Auslösecharakteristik: C
• Polzahl (gesamt): 3
• Anzahl der abgesicherten Pole: 3
• Bemessungsstrom: 16 A
• Bemessungsspannung: 400 V
• Bemessungsisolationsspannung Ui: 440 V
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V: 6 kA
• Spannungsart: AC/DC
• Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V: 6 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V: 20 kA
• Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V: 10 kA
• Frequenz: 50..60 Hz
• Energiebegrenzungsklasse: 3
• Unterputzmontage: nein
• Mitschaltender Neutralleiter: nein
• Überspannungskategorie: 3
• Verschmutzungsgrad: 3
• Zusatzeinrichtungen möglich: ja
• Breite in Teilungseinheiten: 3
• Schutzart (IP): IP20
• Umgebungstemperatur während des Betriebs: -25..55°C
• Anschließbarer Leiterquerschnitt mehrdrähtig: 0,75..25 mm²
• Anschließbarer Leiterquerschnitt eindrähtig: 0,75..35 mm²
• Explosionsgeschützt: nein

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Du willst Stromkreise zuverlässig absichern|dabei eine saubere, übersichtliche Installation im Verteiler erreichen. Produktmerkmale des ABB S203-C16 16A Sicherungsautomat C 3-polig Darum solltest Du zugreifen: Als 3-poliger Leitungsschutzschalter trennt er im Fehlerfall alle drei Leiter gleichzeitig, wodurch Drehstromkreise einheitlich geschützt werden|die Fehlersuche im Verteiler einfacher wird. Mit 16 A Bemessungsstrom eignet er sich für gängige Stromkreise|sorgt dafür, dass Leitungen bei Überlast oder Kurzschluss automatisch abgeschaltet werden. Die C-Charakteristik ist auf Stromkreise ausgelegt, bei denen beim Einschalten kurzzeitig höhere Ströme auftreten können, sodass es im Betrieb seltener zu unbeabsichtigten Auslösungen kommt. Durch die Montageart Verteilereinbau ist der Sicherungsautomat für den Einbau im Verteiler vorgesehen|unterstützt eine strukturierte Verdrahtung. Das Bemessungsschaltvermögen von 6 kA bietet eine passende Reserve für typische Installationen,|die Bemessungsspannung bis 440 V deckt auch Anwendungen im Drehstrombereich ab. Der Einsatz ist für innen|außen vorgesehen, sofern die Installation in einer geeigneten, geschützten Verteilung erfolgt. Festgezurrt: Dieser Leitungsschutzschalter schützt dreiphasige Stromkreise mit 16 A|sorgt durch die C-Charakteristik sowie die 3-polige Abschaltung für einen zuverlässigen|praxisgerechten Betrieb im Verteiler.
n.a.

Trigger-Eigenschaften: C
CN: 85362010
Frequenz [Hz]: 50
Länge: 95
EAN: 4016779468008
Einbautiefe [mm]: 69
Herstellerindex: 2CDS253001R0164
Gleichzeitig getrennter Nordpol: Nein
Überspannungskategorie: 3
Energiebegrenzungsklasse: 3
Polzahl: 3
Polzahl (gesamt): 3
Möglichkeit der Zusatzausrüstung: Ja
Nennspannung [V]: 400
PKWiU: 27.12.22.0
Nennstrom [A]: 16
Spannungsart: AC/DC
Serie: S200
Schutzart (IP): IP20
Verschmutzungsgrad: 2
Breite: 80
Breite angegeben in Modulanzahl: 3
Gewicht: 0,2000
Höhe: 60
Bemessungskurzschlussausschaltvermögen nach EN 60898 [kA]: 6

Der Sicherungsautomat der Baureihe S 200 schützt Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Er erfüllt die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 sowie UL1077. Seine patentierte Anschlussklemme sorgt für sichere und einfache Kontaktierung und Handhabung mittels einer Druckplatte. Bessere Sichtverhältnisse bietet beim Verdrahten die Anschlussöffnung für Leitungen die oberhalb von der Anschlussöffnung für die Phasenschiene liegt. Verschiedene Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Die zahlreichen Zulassungen machen den S 200 fit für den weltweiten Einsatz und jedes Gerät wird vor Auslieferung den dreifachen intensiven Tests unterzogen auf Qualität und Leistung. Unser umfangreiches Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen.

• Normen:

IEC/EN 60898-1
IEC/EN 60947-2
UL 1077

• Anzahl Pole: 3
• Auslösecharakteristik: C
• Bemessungsstrom (In): 16 A
• Bemessungsbetriebsspannung:

nach IEC60898-1 400 V AC
nach IEC60947-2 440 V AC

• Verlustleistung: 7.5 W / Pro Pol 2.5 W
• Bemessungsisolationsspannung (Ui): nach IEC/EN 60664-1 440 V
• Betriebsspannung:

Maximum (inkl. Toleranz) 440 V AC
Minimum 12 V AC / 12 V DC

• Bemessungsfrequenz (f):

50 Hz
60 Hz

• Bemessungsschaltvermögen (Icn): 6 kA
• Bemessungsgrenzkurzschlussausschaltvermögen (Icu): 10 kA
• Bemessungs-Betriebskurzschlussausschaltvermögen (Ics): 7.5 kA
• Energiebegrenzungsklassen: 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Bemessungsstoßspannungsfestigkeit (Uimp):

4 kV
(6.2 kV @ sea level) kV
(5.0 kV @ 2000 m) kV

• Isolationsprüfspannung: 50 / 60 Hz, 1 min: 2 kV
• Gehäusematerial: Isolierstoff Gruppe I, RAL 7053
• Bedienteilausführung: Isolierstoff Gruppe II, schwarz, plombierbar
• Bedienteilkennzeichnung: I / O
• Schaltstellungsanzeige: Rot ON / Grün OFF
• Schutzart: IP20
• Anmerkungen: IP40 eingebaut im Verteiler
• Elektrische Standfestigkeit: 20000 AC Zyklus
• Mechanische Standfestigkeit: 20000 Zyklus
• Anschlussart: Schraubklemmen
• Art der Schraubklemme: störungssicherer, doppelgerichteter Zylinderlift-Anschluss
• Anschlussmöglichkeit:

Sammelschiene 10 / 10 mm²
Feindrähtig mit Aderendhülse 0.75 ... 25 mm²
Feindrähtig 0.75 ... 25 mm²
Starr 0.75 ... 35 mm²
Mehrdrähtig 0.75 ... 35 mm²

• Anzugsdrehmoment: 2.8 N·m
• Empfohlener Schraubendreher: Pozidriv 2
• Montage auf DIN-Schiene:

TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715

• Einbaulage: beliebig
• Maximale Betriebsspannung UL/CSA: 480Y / 277 V AC
• Anschlussmöglichkeit UL/CSA:

Sammelschiene 18 ... 8 AWG
Leiter 18 ... 4 AWG

• Anzugsdrehmoment UL/CSA: 25 in·lb
• Bemessungsausschaltvermögen: 6 kA

Nennstrom:

16 A

Eingangsspannung:

440 V

Energiebedarf:

50/60 Hz

Anzahl der Pole:

3

Betriebstemperatur:

-25 - 55 °C

Temperaturbereich bei Lagerung:

-40 - 70 °C

Breite:

92 mm

Tiefe:

58 mm

Höhe:

80 mm

Gewicht:

400 g

ABB S203-C16. Nennstrom: 16 A, Eingangsspannung: 440 V, Energiebedarf: 50/60 Hz. Breite: 92 mm, Tiefe: 58 mm, Höhe: 80 mm

ABB Miniature Circuit Breaker 16 A 3-polig, Auslösecharakteristik C (S203-C16)

Eingangsspannung:

440

Energiebedarf:

50/60 Hz

Nennstrom:

16 A

Breite:

9 cm

Tiefe:

6 cm

Höhe:

8 cm

Gewicht:

400 g

Anzahl der Pole:

3P

Temperaturbereich in Betrieb:

-25 - 55 °C

Temperaturbereich bei Lagerung:

-40 - 70 °C





Alle genannten Marken sind Eigentum der jeweiligen Hersteller bzw. Inhaber und werden nur zur korrekten Beschreibung der Artikel verwendet.

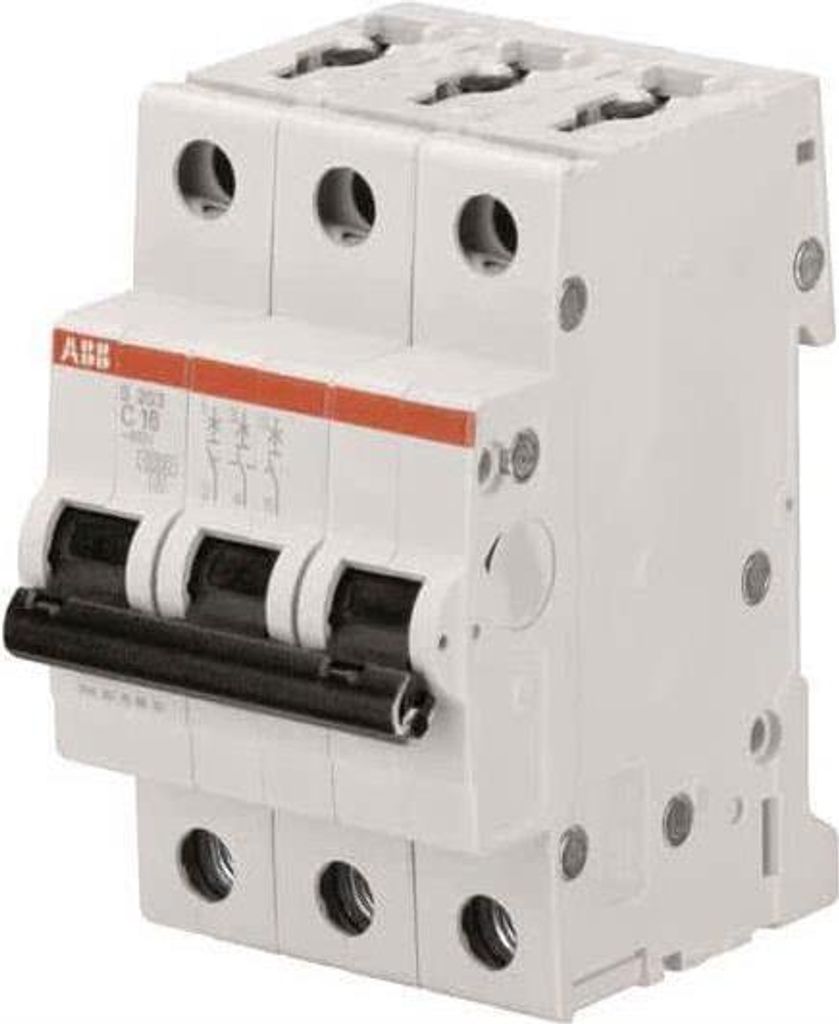

ABB S203-C16 Sicherungsautomat C-Char. 16A, 3-polig
