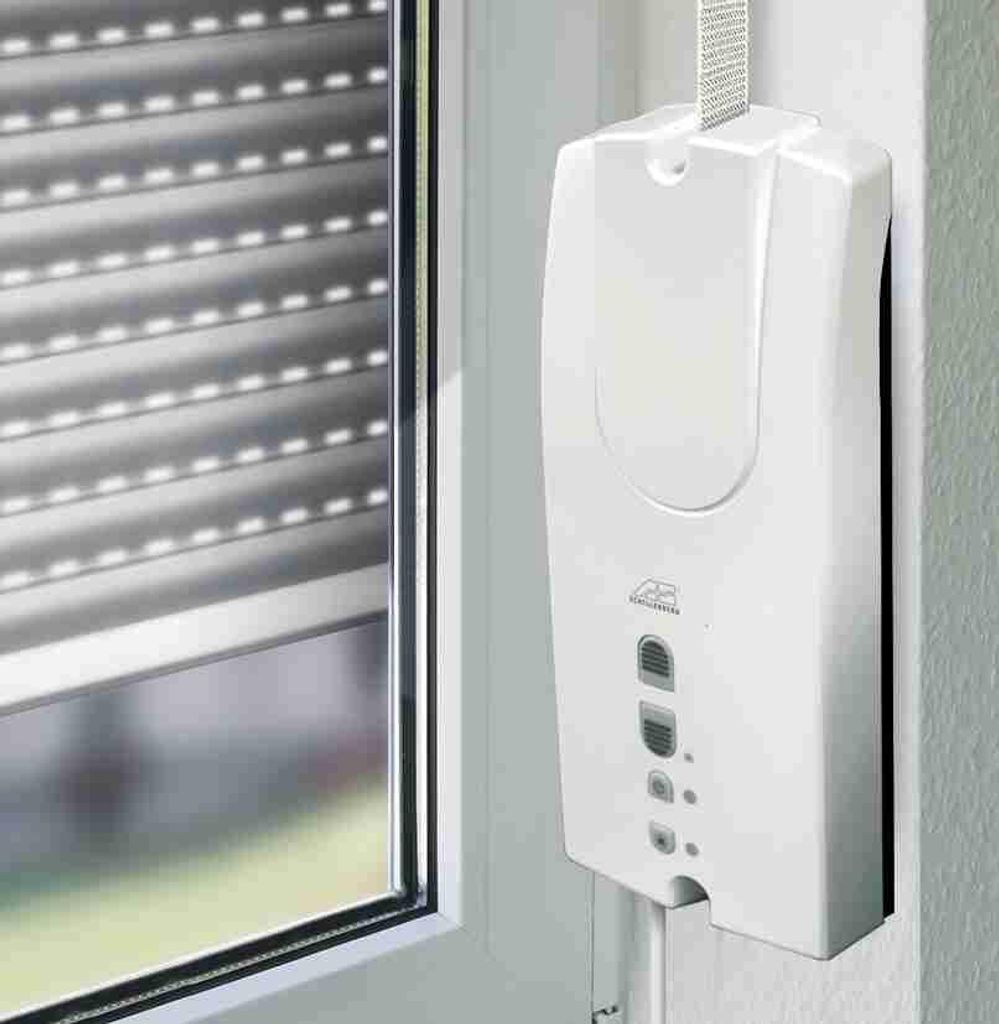

Schellenberg Rollladengurt-Antrieb RD55

Der Rollladengurt-Antrieb RolloDrive 55 von Schellenberg öffnet und schließt Ihren Rollladen vollautomatisch zu der von Ihnen gewünschten Uhrzeit oder jederzeit ganz bequem per Knopfdruck. Der 230 V starke Motor arbeitet laufruhig und leise und bewältigt Rollläden bis zu 5,00 m² Fläche. Die Rollladensteuerung RolloDrive 55 wird per Aufputzmontage auf der Wand oder in der Fensterlaibung angebracht und ist somit zum unkomplizierten Austausch manueller Aufschraub- und Einlasswickler geeignet. Ein Öffnen des Rollladenkastens ist dabei nicht erforderlich! Die Stromversorgung erfolgt über den mitgelieferten Netzstecker, sodass bei der Montage keine Elektroarbeiten anfallen. Ein Pluspunkt des elektrischen Gurtwicklers ist der geringe Stromverbrauch von nur einem Watt im Stand-by-Modus. Da dieser Rollladengurt-Antrieb jederzeit ausgetauscht werden kann, ist er ideal für Mieter. Bei einem Umzug zieht der elektrische Gurtwickler einfach mit in die neue Wohnung! Für Sicherheit sorgt die automatische Hindernis- und Blockiererkennung. Sollte der Rollladen auf einen Gegenstand treffen oder vereisen, stoppt der Antrieb sofort. Selbstverständlich ist diese Rollladensteuerungen von Schellenberg -geprüft. Die Programmierung der komfortablen Zeitautomatik nehmen Sie an der benutzerfreundlichen Bedieneinheit vor. Sie verfügt über vier Tasten mit klarer und eindeutiger Zuordnung und zwei LEDs zur Funktionsanzeige. Auch die Endpunkteinstellung nehmen Sie bequem per Tastendruck vor. Bei einem eventuellen Stromausfall bleiben sowohl die Programmdaten als auch die Einstellung der Endlagen auf der Rollladensteuerung gespeichert. Der RolloDrive 55 öffnet und schließt Kunststoff-Rollos bis zu einer Fläche von max. 5,0 m² bzw. Aluminium-Rollos von max. 2,6 m². Dieser Wert kann je nach Material, Bauart und Schwere des Rollladens geringer sein. Maßgebend ist das Gewicht des Rollladens, wenn er komplett herunter gefahren ist. Dieses Gewicht sollte 30,0 kg nicht überschreiten (max. Anfangs-Zuglast: 30,0 kg). SCHELLENBERG TIPP: Ergänzen Sie den RolloDrive 55 mit dem passenden Sonnensensor von Schellenberg (Art. Nr. 22720). Er steuert Ihren elektrischen Gurtwickler nach Lichteinfall und sorgt so bei direkter Sonneneinstrahlung für ein angenehmes Raumklima. Außerdem schützt er Ihre Pflanzen, Möbel und Bodenbeläge vor Hitze und UV-Strahlung. Der Lichtsensor wird einfach mit einem Saugnapf an der Fensterscheibe befestigt und durch ein Kabel mit der Rollladensteuerung verbunden. Vorteile Rollladen muss nicht mühsam von Hand betätigt werden jederzeit per Knopfdruck oder per Zeitautomatik steuerbar einfacher Austausch des Einlasswicklers hohe Sicherheit: automatische Blockier- und Hinderniserkennung einfache Endpunkt-Einstellung per Tastendruck Stromversorgung über Netzstecker geprüft Anwendungsbereiche Zur unkomplizierten Rollladen-Automatisierung. Einfacher Austausch eines handbetriebenen Einlasswicklers. Geeignet für Gurtbandbreiten von 14 mm (Schellenberg-System MINI) und 23 mm (Schellenberg System MAXI). Maximale Fläche des Rollladens: 5,0 m² bei Kunststoff-Rollläden bzw. 2,5 m² bei Aluminium-Rollläden. Die höchstzulässige Zugkraft beträgt 30 kg.* Gurtband-Länge bei Verwendung für das Rollladensystem MAXI von Schellenberg: 4,0 m bei 1,3 mm Gurtstärke bzw. 5,0 m bei 1,0 mm Gurtstärke. Gurtband-Länge bei Verwendung für das Rollladensystem MINI von Schellenberg: 4,0 m bei 1,3 mm Gurtstärke. Zur Verwendung in trockenen Räumen. Zur Aufputz-Montage. * Die max. Fläche der Rollläden kann je nach Material, Bauart und Schwere des Rollos geringer sein. Maßgebend ist die max. Zugkraft des Gurtwicklers, die nicht überschritten werden darf. Die Leistung des Antriebs kann von verschiedenen Faktoren (z. B. örtliche Baugegebenheiten) beeinflusst werden. Aus den obigen Angaben lassen sich keinerlei Ansprüche ableiten, da diese im Einzelfall abweichen können. Montagehinweise Schließen Sie den Rollladen vollständig. Entnehmen Sie den vorhandenen Einlasswickler aus dem Mauerkasten und wickeln Sie das Gurtband vorsichtig ab. SICHERHEITSHINWEIS: Die Federtrommel des Wicklers steht unter Spannung: Verletzungsgefahr! Bitte tragen Sie während des Ausbaus Sicherheitshandschuhe! Schneiden Sie das Gurtband 20 cm unterhalb des Mauerkastens ab. Klappen Sie das untere Ende des Gurtbandes 20 mm weit um und schneiden Sie einen 5mm langen Schlitz in die Mitte des Rollladengurtes. Fädeln Sie das Gurtband gemäß der Anleitung in den elektrischen Gurtwickler ein. Befestigen Sie das Netzkabel im Gurtwickler. Montieren Sie die Gurtwickler-Einheit an der Wand oder in der Fensterlaibung. Stecken Sie das Netzteil in die Steckdose. Legen Sie die Endpunkte über das Bedienfeld fest. Programmieren Sie den Automatikbetrieb. Der elektrische Gurtwickler kann in Betrieb genommen werden. SCHELLENBERG TIPP: Der Gurtwickler arbeitet nur bei einem unbeschädigten Gurtband optimal. Tauschen Sie darum ein abgegriffenes oder fransiges Gurtband am besten zusammen mit dem elektrischen Gurtwickler aus. Passende Rollladengurte zu Ihrem elektrischen Gurtwickler finden Sie bei Schellenberg unter der Rubrik Rollladen-Zubehör.

Der Schellenberg RolloDrive 55 ermöglicht die Bedienung eines Rollladens bequem per Knopfdruck oder Zeitautomatik. Der elektrische Gurtwickler ist für Kunststoff-Rolläden bis zu einer Fläche von 5 m² geeignet und kompatibel mit den Rollladensystemen Mini und Maxi mit einer Gurtbreite von 14 bzw. 23 mm. Er wird Aufputz auf der Wand oder in der Fensterlaibung montiert und ist ideal für Mietobjekte geeignet, da für den Einbau das Öffnen des Rollladenkastens nicht notwendig ist.

Die integrierte Zeitautomatik macht es möglich, den Rollladen zu gewünschten Uhrzeiten automatisch hoch- oder herunterfahren zu lassen. Dafür ist jeweils eine Auf- bzw. Abfahrt programmierbar. Blockiert der Rollladen oder trifft er auf ein Hindernis, stoppt der elektrische Gurtwickler automatisch. Große Tasten am RolloDrive 55 erleichtern die Bedienung und die Einstellung der Endlagen. Die Stromversorgung erfolgt über ein Netzkabel, sollte diese durch einen Stromausfall oder Entfernen des Netzsteckers unterbrochen werden, bleiben die Endlagen gespeichert.

Als Erweiterung kann der Rollladen mit einem separat erhältlichen Sonnensensor nach Sonnenstand gesteuert werden. Dadurch können z. B. Einrichtungsgegenstände und Pflanzen vor einer zu hohen Sonneneinstrahlung geschützt werden.

• motorisierter Aufschraubwickler mit 230 mm Lochabstand

• für Kunststoff-Rollläden bis 5 m² Fläche

• Zeitautomatik, Sicherheitsabschaltung und optionale Lichtsteuerung

• Rollladensystem Mini oder Maxi mit 14 oder 23 mm Gurtbreite

• Stromversorgung über Netzkabel, Endlagensicherung bei Stromausfall

Technische Daten

• Maße (B x H x T): 102 x 246 x 40 mm

• Lochabstand: 230 mm

• Rollladensystem: Mini oder Maxi

• Rollladenfläche: max. 5,0 m²

• Fläche bei Kunststoff -Rollladen: max. 5,0 m²

• Fläche bei Aluminium-/Holz-Rollladen: max. 2,5 m²

• Gurtbandbreiten: 14 mm oder 23 mm

• Wickelkapazität bei 14 mm Gurtbreite: bei 1,0 mm Gurtstärke: ca. 6 m; bei 1,7 mm Gurtstärke: ca. 3 m

• Gurtlänge Mini, 14 mm Breite: 4,0 m bei 1,3 mm Gurtstärke

• Gurtlänge Maxi, 23 mm Breite: 4,0 m bei 1,3 mm Gurtstärke, 5,0 bei 1,0 mm Gurtstärke

• Netzkabellänge: 1,9 m

• Betriebsspannung: 230 V/50 Hz

• Nennleistung: 70 W

• Leistung Stand-by: 1 W

• Drehmoment: 8 Nm

• Nenndrehzahl: 36 U/Minute

• Zugkraft/Anfangszugkraft: max. 30 kg

• Kurzzeitbetrieb: 4 Minuten

• Schutzklasse: II

• Schutzart: IP20, trockene Räume

• Schalldruckpegel: LpA < 70 dB (A)

• Einstellbereich Sonnenautomatik: 2.000 bis 20.000 Lux

Schellenberg Rollladengurt-Antrieb RD55 - 22755

Rollladengurt-Antrieb RD55 von Schellenberg, mit der Art-Nr.: 22755 und der EAN: 4003971227557

Beschreibung / Technische Daten:

elektrischer Gurtwickler: ideal für Mieter (einfache Montage auf den Putz)
für Rollläden bis max. 5,0 m² Fläche (Kunststoff)
für schmale und breite Gurtbänder mit 14 mm und 23 mm (System Mini oder Maxi) sowie einen Lochabstand von 230 mm
inkl. Zeitautomatik, automatischer Hinderniserkennung und Blockierschutz
minimaler Stromverbrauch im Stand-by sowie Daten- und Endlagensicherung bei Stromausfall

Der Schellenberg Rollladen Gurtwickler Aufputz Rollo Drive 55 --rt Hohen Bedienkomfort Und Eine Unkomplizierte Installation. Mit Seinem Robusten Design Ermöglicht Er Ein Leichtgängiges Hoch- Und Runterziehen Ihres Rollladens. Die Aufputzmontage Sorgt Für Eine Schnelle Befestigung Ohne Großen Aufwand – Ideal Für Renovierungen Und Nachrüstungen. Die Hochwertige Mechanik Verspricht Langlebigkeit Und Optimale Funktionalität Im Alltag. Ergonomisch Geformt, Liegt Der Gurtwickler Gut In Der Hand Und Erleichtert So Die Bedienung. Perfekt Abgestimmt Auf Verschiedene Rollladenarten, Steigert Er Ihren Wohnkomfort Durch Einfache Steuerung Und Zuverlässige Technik. Verleihen Sie Ihren Fenstern Mit Dem Rollo Drive 55 Eine Praktische Und Stilvolle Lösung. Bitte Vor Der Montage Die Rohbaumaße Und Gurtlänge Überprüfen. Montageanleitung Liegt Bei. Nur Für Den Einsatz Im Innenbereich Geeignet.

Anwendungsbereiche Zur unkomplizierten Rollladen-Automatisierung. Einfacher Austausch eines handbetriebenen Einlasswicklers. Geeignet für Gurtbandbreiten von 14 mm (Schellenberg-System MINI) und 23 mm (Schellenberg System MAXI). Maximale Fläche des Rollladens: 5,0 m² bei Kunststoff-Rollläden bzw. 2,5 m² bei Aluminium-Rollläden. Die höchstzulässige Zugkraft beträgt 30 kg.* Gurtband-Länge bei Verwendung für das Rollladensystem MAXI von Schellenberg: 4,0 m bei 1,3 mm Gurtstärke bzw. 5,0 m bei 1,0 mm Gurtstärke. Gurtband-Länge bei Verwendung für das Rollladensystem MINI von Schellenberg: 4,0 m bei 1,3 mm Gurtstärke. Zur Verwendung in trockenen Räumen. Zur Aufputz-Montage. * Die max. Fläche der Rollläden kann je nach Material, Bauart und Schwere des Rol...

Schellenberg 22755 Elektrischer Gurtwickler Aufputz RolloDrive 55, Rolladenantrieb bis 5 m² Rollladenfläche, für Mini und Maxi Gurtband, Zugkraft max. 30 kg, Antrieb + Zeitautomatik, Komplettset
