Für die Abstandsmontage in Wärmedämmverbundsystemen (WDVS) die den Wärmefluss in der Gewindestange mit einem Anti-Kälte-Konus unterbricht. Eine wirtschaftliche Montage ohne großflächiges Entfernen der Isolierung ist möglich. Zur Befestigung von schweren Lasten wie Markisen, Wintergärten und Überdachungen in Verbindung mit FIS AB, FIS V Plus, FIS SB.
Das System besteht aus einer speziellen Ankerstange aus galvanisch verzinktem Stahl mit einem glasfaserverstärkten Konus, Gewindestiften und Ankerhülsen für die Befestigung in Lochstein. Die Ankerstange wird in der Ankerhülse mit einem Injektionsmörtel im Baustoff verankert. Der Konus am Kopf der Ankerstange unterbricht die Wärmebrücke und nimmt den Gewindestift aus nicht rostendem Stahl für die äußere Befestigung auf.
Produktvorteile:
- Thermische Trennung
- Keine Wärmebrücke durch Anti-Kälte-Konus.
- Stufenlos justierbar
- Kostengünstige und professionelle Lösung
- Einfache und schnelle Montage ohne Sonderwerkzeuge
- Selbstfräsender Kunststoffkonus
- Ein Dübel für alle Baustoffe
- Hochtragfähiges Abstandsmontagesystem
- Außenliegende Teile aus Edelstahl R
- Ankerstange aus galvanisch verzinktem Stahl
- Nur 1 Element für Nutzlängen von 62 mm bis 290 mm
Bauaufsichtlich zugelassen für ungerissenen Beton, Mauerziegel, Kalksandvollstein, Hohlblocksteine aus Leichtbeton, Hohlochziegel, Kalksandlochstein (Nr: Z-21.8-1837).Montagehinweis- Montage ganz ohne Sonderwerkzeuge
- Bei Zementputz mit einem Bohrer von ø 50 mm vorbohren
- Drehmoment beim Verankern 20 Nm
- Inkl. Siebhülsen und Fräsklinge (für die Montage bei widerstandsfähigem Putz)
- Länge des TherMax-12 inkl. AntiKälte-Konus: 240mm
Weitere Nutzlängen siehe Zulassung.- Bohrtiefe(mm): tfix + 95 mm
- tfix Nutzlänge max.(mm): 62-170
- hef min. Verankerung(mm): Beton 70; Lochstein 130
- d0 Dübel=Bohr ø(mm): Beton 14; Lochstein 20
- Type: 12/110 M12
- Material: Stahl / Edelstahl
- Oberfläche: verzinkt-blau / A4
- Füllmenge in Skalenteile: Beton 5; Lochstein 26
- Marke: Fischer
- Größe(mm): 12/110
- Gesamtlänge(mm): 240
- E(mm): 16
- Inhaltsangabe (SA): 20
Eigenschaften - Das Abstandsmontagesystem ist in Kombination mit den Injektionsmörteln FIS EM Plus, FIS V, FIS SB und FIS Green für hohe Lasten in einer Vielzahl von Baustoffen zugelassen. Dies ermöglicht eine sichere Befestigung- Mit nur einem Thermax können Nutzlängen von 62 bis 170 mm abgedeckt werden- Der Kunststoffkonus unterbricht die Wärmebrücke zwischen dem Anbauteil sowie der inneren Befestigung und bietet eine energetisch optimierte Befestigung- Der glasfaserverstärkte Kunststoffkonus fräst sich formschlüssig in das WDVS und ermöglicht dadurch eine einfache, schnelle und justierbare Montage ohne Sonderwerkzeuge- Ankerstange Edelstahl
Anwendung - Der Thermax 12 ist geeignet für die Vorsteckmontage - Der selbstschneidende, glasfaserverstärkte Konus fräst sich bei der Montage direkt durch den Putz in den Dämmstoff - Der Anti-Kälte-Konus unterbricht die Wärmebrücke zuverlässig - Bei einem widerstandsfähigen Putz (z. B. dicker Zementputz) empfiehlt sich zum Auffräsen die Verwendung der beigefügten Thermax Fräsklinge - Durch das Versiegeln des Ringspaltes mit dem Multi Kleb- u. Dichtstoff KD oder Konstruktionsdichtstoff Premium DKM wird die Fassade in der Putzebene abgedichtet
Lieferumfang - 20x Gewindestange M12 - 20x Injektions-Ankerhülse 20 x 130 - 20x Anti-Kälte-Konus aus glasfaserverstärktem Polyamid - 20x Gewindestift mit Innensechskant SW 6 - 20x U-Scheibe 13 x 30 x 2 - 20x 6-Kant-Mutter M12 - 5x 6-Kant-Bit SW 6 - 5x Fräsklinge
Technische Daten:- Bohrlochtiefe: 110 mm
- Bohrloch-Ø: 12 mm
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
fischer® Thermax 12 und 16
- Die zugelassene Abstandsmontagen mit thermischer Trennung in Wärmedämmverbundsysteme
- Galvanisch verzinkt
- Einfache, schnelle und professionelle Montage ohne Sonderwerkzeuge
- Stufenlos justierbar
- Ein Dübel für alle Baustoffe
- Hohe Lasten
- Eine Montage in Vollholz ist auch möglich
- Außenliegende Teile aus Edelstahl
- Nutzlängen von 60 bis 170 mm
- Oberfläsche: galvanisch verzinkt
Zugelassen für: Beton, gerissen und ungerissen, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Vollziegel
Auch geeignet für: Porenbeton
Technische Daten:
Typ: Thermax 12/110 M12
Nutzlänge: 60 - 110 mm
Bohrtiefe: 180 mm
Bohr-Durchm. Ø: 14/20 mm
Verankerungstiefe: 70 mm
Gewicht: 280 g
Art.-Nummer: DVE4006209512913
Aufbau
Keine Chance für Wärmebrücken
Als Befestigung in Wärmedämmungen galt bisher die klassische Abstandsmontage, mit Abstandsrohren oder Holzklötzen als Standard. Tatsächlich aber reißt jede angebrachte Gewindestange bzw. Konsole eine Lücke in den angebrachten Wärmeschutz.
Nicht so mit fischer Thermax.
fischer Thermax unterbricht den Wärmefluss in der
Verankerung mit dem Anti-Kälte-Konus auf glasfaserverstärktem Hochleistungskunststoff. Der Konus ist selbstschneidend und fräst sich bei der Montage direkt durch den Putz in den Dämmstoff.
Anschluss M 12
Das zu befestigende Bauteil wird auf den Gewindestift zwischen Scheibe und Kunststoffkonus durch die Mutter geklemmt.
Gewindestift, Mutter und Scheibe sind aus rostfreiem Edelstahl A4 und im Lieferumfang enthalten.
Vorteile
- Das Abstandsmontagesystem ist in Kombination mit dem Injektionsmörtel FIS V für hohe Lasten in einer Vielzahl von Baustoffen zugelassen.
- Mit nur einem Thermax können Nutzlängen von 60 bis 295 mm abgedeckt werden.
- Der Kunststoffkonus unterbricht die Wärmebrücke zwischen dem Anbauteil und der inneren Befestigung und bietet eine energetisch optimierte Befestigung.
- Die Montage verläuft schnell und einfach und ist ohne Sonderwerkzeuge möglich.
Lieferumfang
1x Ankerstange M 12
1x Anti-Kälte-Konen
1x Gewindestifte M 12 Edelstahl A4
1x U-Scheibe Edelstahl A4
1x Mutter Edelstahl A4
1x Siebhülse 20 x 130
bei 1-5 Thermax -> 1 Fräsklingen + 1 Bits
bei 6-10 Thermax -> 2 Fräsklingen + 2 Bits
bei 11-19 Thermax -> 3 Fräsklingen + 3 Bits
ab 20 Thermax -> 5 Fräsklingen + 5 Bits
Funktionsweise
- Die Systeme Thermax 12 und 16 sind geeignet für die Vorsteckmontage.
- Der selbstschneidende, glasfaserverstärkte Konus fräst sich bei der Montage direkt durch den Putz in den Dämmstoff.
- Der Anti-Kälte-Konus unterbricht die Wärmebrücke zuverlässig.
- Bei einem widerstandsfähigen Putz (z. B. dicker Zementputz) empfiehlt sich zum Auffräsen die Verwendung der beigefügten Thermax Fräsklinge.
- Durch das Versiegeln des Ringspaltes mit dem Multi Kleb- und Dichtstoff KD wird die Fassade in der Putzebene abgedichtet.
Die Montageanleitung fürFischer Thermax können Sie hier mit einem Klick downloaden.
Die bauaufsichtliche Zulassung können Sie hier mit einem Klick downloaden.

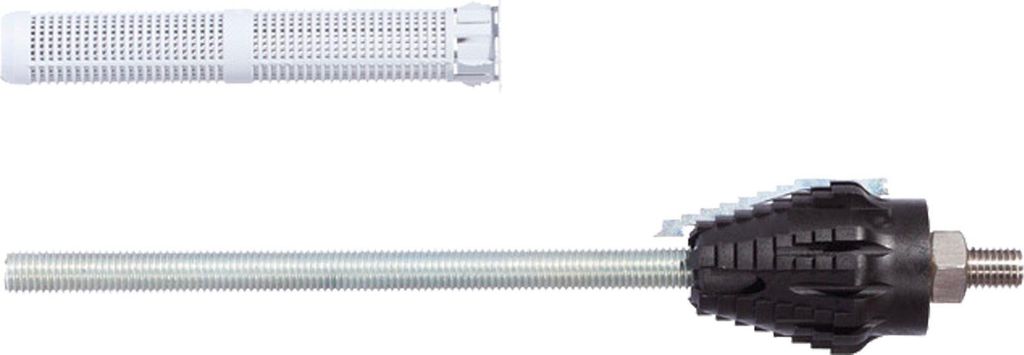

Fischer 51291. Produkttyp: Schrauben- und Dübel-Set, Geeignet für: Ziegel, Beton. Menge pro Packung: 20 Stück, Verpackungsart: Box
Thermax 12 und 16
● Die zugelassene Abstandsmontagen mit thermischer Trennung in Wärmedämmverbundsysteme
● Galvanisch verzinkt
● Einfache, schnelle und professionelle Montage ohne Sonderwerkzeuge
● Stufenlos justierbar
● Ein Dübel für alle Baustoffe
● Hohe Lasten
● Eine Montage in Vollholz ist auch möglich
● Außenliegende Teile aus Edelstahl
● Nutzlängen von 60 bis 170 mm
● Oberfläsche: galvanisch verzinkt
Zugelassen für: Beton, gerissen und ungerissen, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Vollziegel
Auch geeignet für: Porenbeton
weitere Info's:
- Typ: 12/110 M12
- Bohr-Ø: 14/20 mm
- Bohrtiefe: 180 mm
- Nutzlänge: 60 110 mm
- Verankerungstiefe: 70 mm
- Marke: fischer
Thermax 12 und 16
● Die zugelassene Abstandsmontagen mit thermischer Trennung in Wärmedämmverbundsysteme
● Galvanisch verzinkt
● Einfache, schnelle und professionelle Montage ohne Sonderwerkzeuge
● Stufenlos justierbar
● Ein Dübel für alle Baustoffe
● Hohe Lasten
● Eine Montage in Vollholz ist auch möglich
● Außenliegende Teile aus Edelstahl
● Nutzlängen von 60 bis 170 mm
● Oberfläsche: galvanisch verzinkt
Zugelassen für: Beton, gerissen und ungerissen, Hochlochziegel, Hohlblock aus Leichtbeton, Kalksand-Lochstein, Kalksand-Vollstein, Vollziegel
Auch geeignet für: Porenbeton
weitere Info's:
- Typ: 12/110 M12
- Bohr-Ø: 14/20 mm
- Bohrtiefe: 180 mm
- Nutzlänge: 60 110 mm
- Verankerungstiefe: 70 mm
- Marke: fischer
• keine Wärmebrücke durch Anti-Kälte-Konus
• Aufnahme von hohen Lasten durch spreizdruckfreie Verankerung
• selbstfräsender Kunststoffkonus
FISCHER Thermax 12/110 M12 Abstandmontagesystem Hochtragfähiges Abstandsmontagesystem für schwere Lasten. Die thermische Trennung unterstützt die Befestigung an Mauerwerk und Beton. Für den Einsatz im Außenbereich geeignet. Eigenschaften: - Selbstschneidender, glasfaserverstärkter Konus - Durchdringt Putz und Dämmstoff direkt bei der Montage - Stufenlos justierbar - Ohne Sonderwerkzeuge montierbar - Für schwere Lasten wie Markisen, Klimageräte und Satellitenanlagen - Für gerissenen Beton und Mauerwerk - Außenliegende Teile aus Edelstahl Technische Daten: - Ausführung: Galvanisch verzinkt - Typ: 12/110 M12 - Nutzlängen: 60 bis 170 mm
Lieferumfang:
- - 1 × FISCHER Thermax 12/110 M12 Abstandmontagesystem
Beschreibung Thermax Selbstschneidender, glasfaserverstärkter Konus fräst sich bei der Montage direkt durch den Putz in den Dämmstoff. Der Anti-Kälte-Konus durchbricht die Wärmebrücke zuverlässig. Technische Daten: Inhalt: 20 St. Material: Stahl, galvanisch verzinkt
fischer Thermax 12/110 M12 Einheit: 20 Stück
keine Wärmebrücke durch Anti-Kälte-Konus · Aufnahme von hohen Lasten durch spreizdruckfreie Verankerung · selbstfräsender Kunststoffkonus Weitere technische Eigenschaften: · Gewicht: 5605g
