Arbeitsbereich: 18 - 42 mm
Kurz-Beschreibung: für Vorprüfung (1,0 bar) und Hauptprüfung (110 mbar) von Erdgasleitungen, Niederdruck-Flüssiggasleitungen (40 - 60 mbar), Propangasleitungen (150 mbar) und Dichtheitsprüfungen von Trinkwasserleitungen gem. DIN 1988 (TRWI) mit Luft, Vor- und Hauptprüfung 3 bar/110 mbar sowie Überprüfung und Einstellung von atmosphärischen Gebläsebrennern (0 - 30 mbar), entspricht den Anforderungen an die Messgenauigkeit nach DVGW-TRGI 96 und anderen nationalen Sicherheitsvorschriften
Einleitung Dichtheitsprüfgerät ROTEST H GW 150/4
Eigenschaften - Dichtheitsprüfgerät für Wasser- und Gasleitungen mit dem Medium Luft- Druckmessung sehr schnell und exakt über Wassersäule- Wassersäule mit durchgehender Skalierung bis 150 mbar- Übersichtliche Messwerttabelle gemäß DVGW TRGI und TRWI- Robustes Gerät mit Schaumstoffeinlage zum Schutz der Komponenten- Hohe Zuverlässigkeit beim Einsatz auf der Baustelle- Sichtglas für die Wasserstandskontrolle- Einsatzbereich Wasser: Vor- und Hauptprüfung bei Neuinstallation von Trinkwasserleitungen nach DIN 1988 (TRWI)- Einsatzbereich Gas: Belastungsprüfung und Dichtheitsprüfung bei Neuinstallation von Gasleitungen gemäß DVGW_TRGI Arbeitsblatt G 600 (Oktober2018) konform, Dichtheitsprüfung von Propan-Flüssiggasleitungen/Niederdruck-Flüssiggasleitungen, Einstellen des Düsendrucks an atmosphärischen Brennern und Gebläsebrennern, Überprüfung des Geräteanschlussdruckes an Gasgeräten
Lieferumfang - 4-bar-Druckpumpe, Druckbehälter, Gummigebläse, Prüfschlauch, Steckrohr, 4-teilig, mit Gasprüfstopfen und Einrohrzählerkappe Technische Daten:
- Gewicht: 7.570 g
- Fällt unter Elektrogesetz: Nein
- Ausführung: Tragbar
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Gewicht: 7.570 g
- Fällt unter Elektrogesetz: Nein
- Ausführung: Tragbar
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Gewicht: 7.570 g
- Fällt unter Elektrogesetz: Nein
- Ausführung: Tragbar
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Gewicht: 7.570 g
- Fällt unter Elektrogesetz: Nein
- Ausführung: Tragbar
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Gewicht: 7.570 g
- Fällt unter Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
- Gewicht: 7.570 g
- Fällt unter Elektrogesetz: Nein
- Ausführung: Tragbar
Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

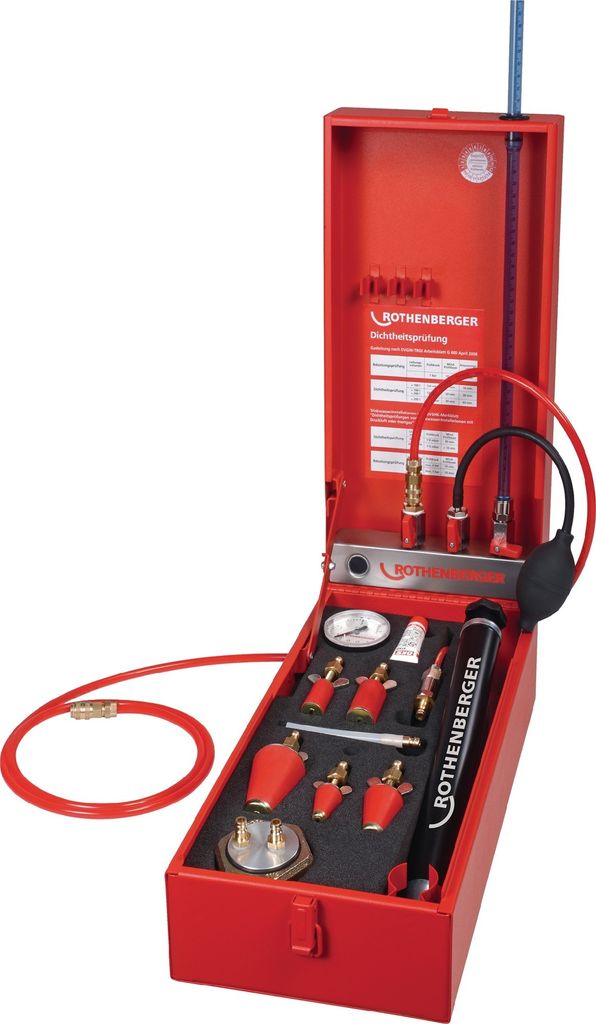

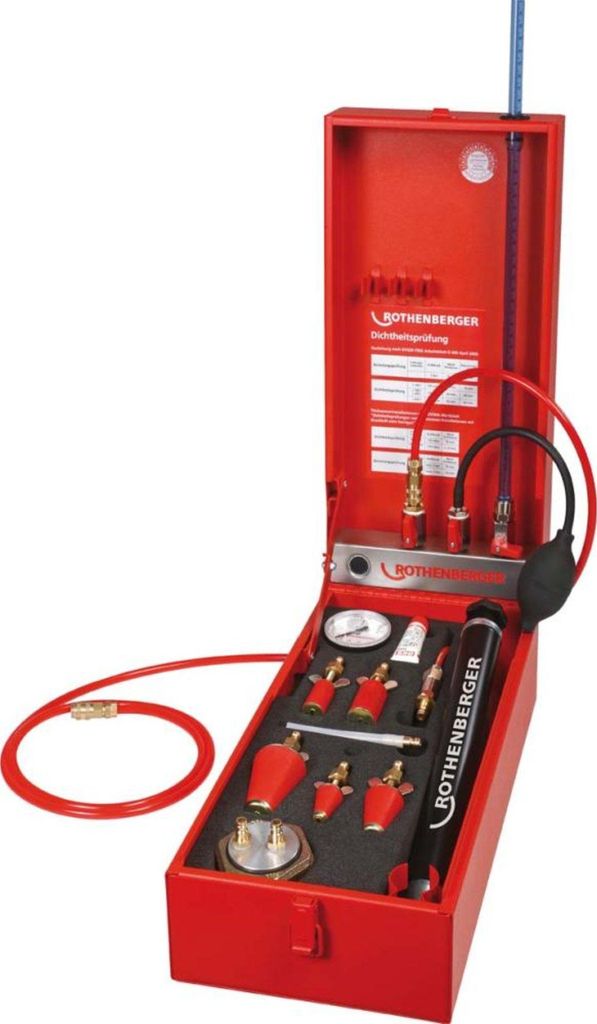

Universal-Dichtheitsprüfgerät ROTEST® GW 150/4
- Dichtheitsprüfgerät für Wasser- und Gasleitungen mit dem Medium Luft
- Druckmessung erfolgt über eine Wassersäule sehr schnell und exakt
- Im Gerätedeckel eine übersichtliche Messwerttabelle gemäß DVGW - TRGI und TRWI
- Robustes Gerät mit Schaumstoffeinlage zum Schutz der Komponenten
- Hohe Zuverlässigkeit beim Einsatz auf der Baustelle
- Wassersäule mit durchgehender Skalierung bis 150 mbar
- Praxisgerechte Konzeption ermöglicht schnelle, exakte Gasdruckmessung
- Sichtglas für die Wasserstandskontrolle
Einsatzbereich Wasser:
- Vor- und Hauptprüfung bei Neuinstallation von Trinkwasser-Leitungen nach DIN 1988 (TRWI)
Einsatzbereich Gas:
- Belastungsprüfung und Dichtheitsprüfung bei Neuinstallation von Gasleitungen gemäß DVGW-TRGI Arbeitsblatt G600 (April 2008)
- Dichtheitsprüfung von Propan-Flüssiggasleitungen/Niederdruck-Flüssiggasleitungen
- Einstellen des Düsendrucks an atmosphärischen Brennern und Gebläsebrennern
- Überprüfung des Geräteanschlussdruckes an Gasgeräten
Technische Daten:
Manometer: 4 bar
Wassersäule: 4 mbar
Prüfgenauigkeit Wassersäule: 0,1 mbar (Ablesegenauigkeit nach TRGI)
Prüfgenauigkeit Manometer: 0,1 bar (Anzeigebereich 0-4 bar)
Gewicht: 8 kg
Art.-Nummer: DVE4004625617007
Lieferumfang:
Gas-/Wasserleitungsprüfgerät ROTEST GW 150/4 Arbeitsbereich 18 - 42 mm
GW 150/4 Grundgerät, Prüfschlauch, Einrohrzählerkappe, 3 x konische Prüfstopfen, 2 x zylindische Prüfstopfen
Produktbeschreibung:
analoges Dichtheitsprüfgerät für Gas- und Wasserleitungen mit dem Medium Luft · zur Durchführung von folgenden Prüfungen: Gas: Belastungsprüfung und Dichtheitsprüfung bei Neuinstallation von Gasleitungen gemäß DVGW-TRGI Arbeitsblatt G 600 (Oktober 2018) · Dichtheitsprüfung von Propan-Flüssiggasleitungen / Niederdruck-Flüssiggasleitungen · Einstellen des Düsendrucks an atmosphärischen Brennern und Gebläsebrennern · Überprüfen des Geräteanschlussdruckes an Gasgeräten Wasser: Vor- und Hauptprüfung bei Neuinstallation von Trinkwasserleitungen nach DIN 1988 (TRWI) schnelle und exakte Druckmessung über Wassersäule ohne Elektronik · Messzeiten und Messdrücke gemäß DVGW-TRGI und TRWI übersichtlich im Gerätedecke · robustes Gerät: Hohe Zuverlässigkeit beim Einsatz auf der Baustelle
Technische Daten:
Weitere technische Eigenschaften: - prüfpflichtig: ja
Dichtheitsprüfgerät ROTEST H® GW 150/4
● Dichtheitsprüfgerät für Wasser- und Gasleitungen mit dem Medium Luft
● Druckmessung sehr schnell und exakt über Wassersäule
● Im Gerätedeckel eine übersichtliche Messwert-Tabelle gemäß DVGW TRGI und TRWI
● Robustes Gerät mit Schaumstoffeinlage zum Schutz der Komponenten
● Hohe Zuverlässigkeit beim Einsatz auf der Baustelle
● Wassersäule mit durchgehender Skalierung bis 150 mbar
● Praxisgerechte Konzeption ermöglicht schnelle, exakte Gasdruckmessung
● Sichtglas für die Wasserstands-Kontrolle
● Einsatzbereich Wasser: Vor- und Hauptprüfung bei Neuinstallation von Trinkwasser-Leitungen nach DIN 1988 (TRWI)
● Einsatzbereich Gas: Belastungsprüfung und Dichtheitsprüfung bei Neuinstallation von Gasleitungen gemäß DVGW-TRGI Arbeitsblatt G600 (April 2008), Dichtheitsprüfung von Propan-Flüssiggasleitungen/Niederdruck-Flüssiggasleitungen, Einstellen des Düsendrucks an atmosphärischen Brennern und Gebläsebrennern, Überprüfung des Geräteanschlussdruckes an Gasgeräten
Lieferung : 4-bar-Druckpumpe, Druckbehälter, Gummi-Gebläse, Prüfschlauch, Steckrohr, 4-teilig, mit Gasprüfstopfen und Einrohrzählerkappe
weitere Info's:
- Messbereich (min.): 0 ppm
- Messbereich (max.): 8000 ppm
- Prüfgenauigkeit Wassersäule: 0,1 mbar
- Prüfgenauigkeit Manometer: 0,1 bar
- Marke: ROTHENBERGER
Dichtheitsprüfgerät ROTEST H® GW 150/4
● Dichtheitsprüfgerät für Wasser- und Gasleitungen mit dem Medium Luft
● Druckmessung sehr schnell und exakt über Wassersäule
● Im Gerätedeckel eine übersichtliche Messwert-Tabelle gemäß DVGW TRGI und TRWI
● Robustes Gerät mit Schaumstoffeinlage zum Schutz der Komponenten
● Hohe Zuverlässigkeit beim Einsatz auf der Baustelle
● Wassersäule mit durchgehender Skalierung bis 150 mbar
● Praxisgerechte Konzeption ermöglicht schnelle, exakte Gasdruckmessung
● Sichtglas für die Wasserstands-Kontrolle
● Einsatzbereich Wasser: Vor- und Hauptprüfung bei Neuinstallation von Trinkwasser-Leitungen nach DIN 1988 (TRWI)
● Einsatzbereich Gas: Belastungsprüfung und Dichtheitsprüfung bei Neuinstallation von Gasleitungen gemäß DVGW-TRGI Arbeitsblatt G600 (April 2008), Dichtheitsprüfung von Propan-Flüssiggasleitungen/Niederdruck-Flüssiggasleitungen, Einstellen des Düsendrucks an atmosphärischen Brennern und Gebläsebrennern, Überprüfung des Geräteanschlussdruckes an Gasgeräten
Lieferung : 4-bar-Druckpumpe, Druckbehälter, Gummi-Gebläse, Prüfschlauch, Steckrohr, 4-teilig, mit Gasprüfstopfen und Einrohrzählerkappe
weitere Info's:
- Messbereich (min.): 0 ppm
- Messbereich (max.): 8000 ppm
- Prüfgenauigkeit Wassersäule: 0,1 mbar
- Prüfgenauigkeit Manometer: 0,1 bar
- Marke: ROTHENBERGER
Das Rothenberger Gasleitungsprüfgerät GW 150/4 ist geeignet für Gas- und Wasserleitungen mit Medium Luft und wird vormontiert in einem Stahlblechtragekasten geliefert. Zur Ausstattung gehört eine Druckpumpe (in sich selbst prüfbar) mit Rückschlagventil und großzügig dimensioniertem Manometer (Ø 60 mm), 0-4 bar, fein skaliert, Genauigkeit 0,1 bar. Ebenfalls enthalten sind 5 Gasprüfstopfen, konisch oder zylindrisch, mit Pneumatik-Schnellkupplungen für eine einfache Handhabung. Dichtheitsprüfung von Trinkwasser-Hausinstallationen nach DIN 1988 (TRWI) mit Druckluft als kombinierte Vor- und Hauptprüfung mit 3 bar/110 mbar. Das Rohtest sorgt für einen hohe Systemgenauigkeit und Zuverlässigkeit.
Technische Daten:
- Für Belastungsprüfung (1,0 bar) und Dichtheitsprüfung (150 mbar)
von Erdgasleitungen
- Niederdruck-Flüssiggasleitungen (40 - 60 mbar)
- Propangasleitungen (150 mbar)
- Trinkwasserleitungen 3,0 bar / 110 mbar gemäß DIN 1988 (TRWI)
- atmosphärische Gebläsebrenner (0 - 30 mbar)
Lieferumfang:
- Druckpumpe 4 bar
- Druckbehälter
- Gummi-Gebläse
- transparenter Prüfschlauch
- Steckrohr, 4-teilig
- im Stahlblechtragekasten, 360 x 195 x 165 mm (L x B x H)
- mit 5 Gasprüfstopfen und Einrohrzählerkappe
Ausführlichere Informationen finden Sie unter Downloads
Universal-Gasleitungsprüfgerät ROTEST GWDie Messeinrichtung ist fest im stabilen Stahlblechtragekasten montiert. Druckpumpe in sich selbst prüfbar, mit Rückschlagventil und Manometer (Ø 60 mm), 0-4 bar, fein skaliert, Genauigkeit 0,1 bar Teilung, Messgenauigkeit des Gerätes entspricht unter anderem den Anforderungen nach DVGW-TRGI 96. Dichtheitsprüfung von Trinkwasser-Hausinstallationen nach DIN 1988 (TRWI) mit Druckluft als kombinierte Vor- und Hauptprüfung mit 3 bar/110 mbar. Dichtheitsprüfung von Gasleitungen und -geräten mit Betriebsdrücken bis 100 mbar. Vorprüfung gem. DVGW-TRGI 96 7.1.2 mit Prüfdruck von 1,0 bar, Hauptprüfung mit Wassersäule gem. DVGW-TRGI 96 7.1.3 mit Prüfdruck von 150 mbar. Zum Einstellen von atmosphärischen Brennern und Gebläsegasbrennern von 0-30 mbar. Flüssiggasprüfung (Niederdruck) mit Prüfdruck von 40-60 mbar gem. TRF 96 9.4. Verlängerungssteckrohr für Flüssiggasprüfung Propan/Butan mit Prüfdruck von 150 mbar gem. TRF 96 9.4. Geeignet für die Verlustmengenmessung in der Gas-Hausinstallation. Inhalt: 4-bar-Druckpumpe, Druckbehälter, Gummi-Gebläse, Prüfschlauch, Steckrohr, 4-teilig, mit Gasprüfstopfen und Einrohrzählerkappe.
Der ROTEST GW 150/4 mit Einrohrzählerkappe ist das analoge Dichtheitsprüfgerät mit einer gut lesbaren Skalierung bis 150 mbar. Das Gerät verfügt über eine Messwerttabelle, die eine schnelle und einfache Ablesung der Messzeiten und Messdrücke ermöglicht. Mit dem Sichtglas kann die Wasserstandskontrolle einfach durchgeführt werden. Die ROTEST GW 150/4 ist eine kompakte Messstation, die eine praxisgerechte Konzeption für schnelle und exakte Gasdruckmessungen bietet.
Details:
- Herstellernummer: 61700
- Herstelltypnummer: 61700
Gasleitungsprüfgerät Universal ROTHENBERGER Einheit: 1 Stück
Gas-/Wasserleitungsprüfgerät ROTEST GW 150/4 Arbeitsbereich 18-42mm ROTHENBERGER
