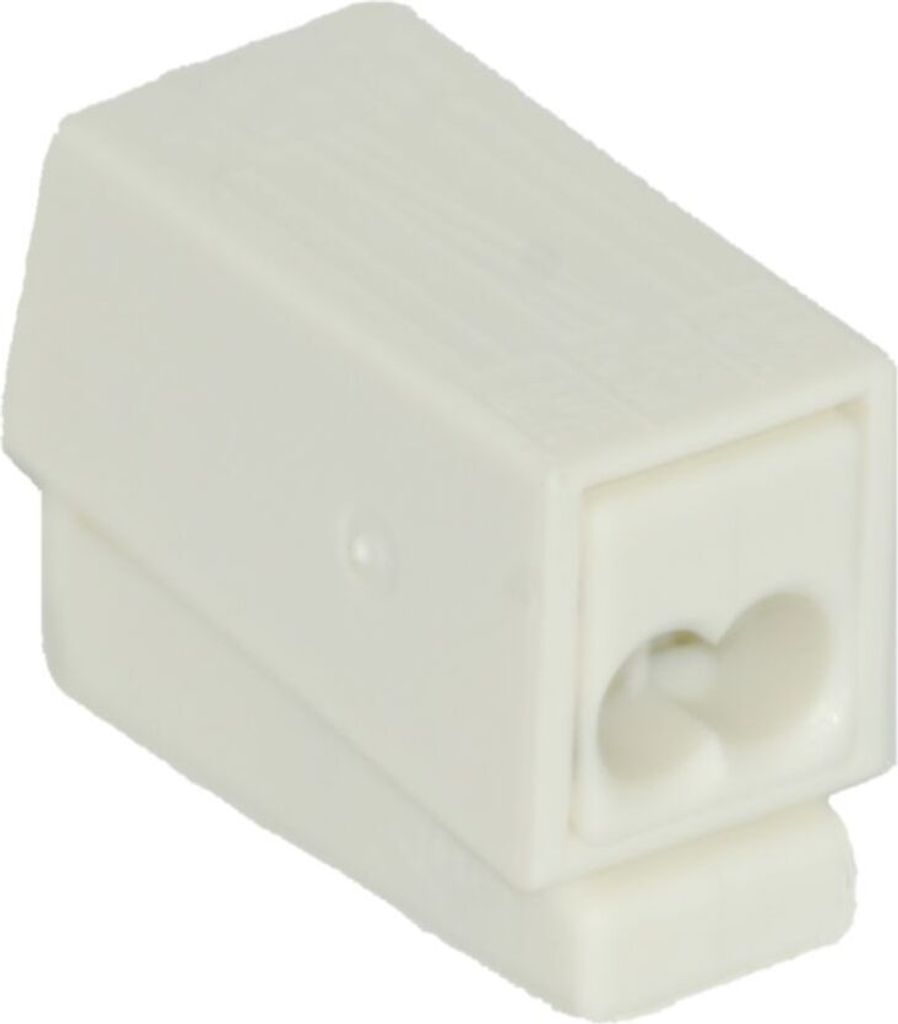

WAGO 224-112 – 9,5 mm – 20,5 mm – 15,5 mm – 400 V

Details: - Herstellernummer: 224-112 - Herstelltypnummer: 224-112

• Hersteller: Wago
• Art.-Nr.: 224-112
• EAN: 4044918583596
• Anzahl der Klemmstellen: 3
• Polzahl: 1
• Anzahl der Potentiale: 1
• Produktfarbe: Weiss
• Verschmutzungsgrad: 2
• Max. Umgebungstemperatur: 105°C
• Bemessungsspannung EN: 400V
• Bemessungsstoßspannung: 4kV
• Nennstrom: 24A
• Anschlusstechnik: Push Wire
• eindrähtig, anschließbar 1: 1... 2.5mm²/14... 12AWG
• eindrähtig, anschließbar 2: 0.5... 2.5mm²/20...16AWG
• feindrähtig, amschließbar: 0.5... 2.5mm²/20... 16AWG
• Abisolierlänge: 9-11mm
• Gewicht: 210 g
• Maße: 9.5x15.5x20.4mm
• Sicherheitshinweis: in geerdeten Netzen





Anzahl der Pole:

1P

Produktfarbe:

Weiß

:

RoHS

Stromstärke:

24 A

Beschichtung Steckerkontakte:

Kupfer

Kabelstück (AWG):

14 - 12

Steckerverbindergeschlecht:

Weiblich

Breite:

9,5 mm

Tiefe:

20,5 mm

Höhe:

15,5 mm

Nennspannung:

400 V

• Bemessungsspannung (II / 2) [V]: 450 V
• Bemessungsstoßspannung (II / 2) [KV]: 4 KV
• anschließbare Leiterwerkstoffe: Kupfer
• Brandlast [MJ]: 0.046 MJ

• Stromstärke(A): 24
• Höhe(mm): 15.5
• Querschnitt(mm²): 0.5 bis 2.5
• Länge(mm): 20.4
• Material: Kunststoff
• Breite(mm): 9.5
• Type: WAGO 224
• Ausstattung: 3 Klemmstellen
• Abisolierlänge(mm): 9 - 11
• Farbe: Weiß
• Produktart: Klemme
• Marke: Wago
• Inhaltsangabe (ST):100

Data field mapping or search value is missing
n.a.

Leuchteinsatzträger 2,5 mm, 2 starre - 1 flexible, 105°, Weiß - 100 Stück Wago 4044918583596 63146 Für weitere Informationen zu Wago-Produkten bitte die WAGO-Website
Querschnitte (mm²): 0,5 - 2,5 mm² (flexibel) oder 2,5 mm² (starr)
Querschnitte (AWG): 14 - 12 AWG
Anzahl der Leiter: 2
Messspannung EN: 400 V
Nennstrom EN: 24 A

Isolierte und schraubenlose Verbindungsklemme für den Anschluss von Decken- und Wandleuchten Jalousien-, Rolladen oder Markosenmotoren Fenster- oder Badezimmerlüftern Umwälzpumpen Heizkesselsteuerungen, 2-Leiter-Leuchtenklemme Standardausführung, Dauerbetriebstemperatur 105°C.

• 400 V / 4 kV /2, Nennstrom 24 A
• Verdrahtung ohne Werkzeug, berührungs- und kontaktsicher.
• ein-, mehr- und feindrähtig.
• Installationsseite: 2x 1,0 - 2,5 mm2 'e'
• Leuchtenseite:: 0,5 -2,5 mm2 'e' 'f'
• Anschlusstechnik CAGE CLAMP®

-----------------------------
Auswahlkriterien:
Farbe: weiß
-----------------------------

Technische Daten:
Dauergebrauchstemperatur: 105 °C
Bemessungsspannung II/2: 400 V
Bemessungsstoßspannung II/2: 4 kV
Bemessungsstrom: 24 A
Anschlusstyp 1: Installationsseite
Anschlusstechnik: Push Wire
Leiterquerschnitt eindrähtig: 1,0-2,5 mm²
Anschlusstyp 2: Leuchtenseite
Anschlusstechnik 2: Cage Clamp
Leiterquerschnitt: 0,5-2,5 mm²
Anzahl der Klemmstellen: 3
Anzahl der Potentiale: 1
Gewicht: 21 g

Art.-Nummer: WGO224-112

Verpackung: 1 Stück lose

Technische Daten

Elektrische Daten
Nennstrom	24 A

Anschlüsse
Querschnitt (flexibel)	0.5-2.5 mm²
Querschnitt (AWG)	14-12 AWG
Querschnitt (starr)	2.5 mm²

Stromversorgung
Spannung	400 V

Produktinformationen
Farbe	Weiß
Breite	9.5 mm
Gewicht	2 g
Höhe	15.5 mm
Tiefe	20.5 mm

Produktmerkmale 224-112

Ausführung: 2-Leiter-Klemme

Max. Kabelquerschnitt: 2,5 mm²

Min. Kabelquerschnitt (Installationsseite): 1 mm²

Min. Kabelquerschnitt (Leuchtenseite): 0,5 mm²

Farbe: weiß

Beschreibung	2-Leiter-Leuchtenklemme, Standardausführung, Dauerbetriebstemperatur 105 °C
Hinweise
Artikeleigenschaften	Sonstiges Name Wert Einheit Polzahl 1 Gesamte Anzahl der Klemmstellen 3 Gesamte Anzahl der Potentiale 1 Farbe weiß Verschmutzungsgrad (1) 2 Bemessungsspannung EN (1) [V] 400 V Bemessungsstoßspannung (1) [kV] 4 kV Nennstrom (1) [A] 24 A Anschlusstechnik 1 PUSH WIRE® eindrähtig, anschließbar 1 1 … 2.5 mm² / 14 … 12 AWG Abisolierlänge 1 9 … 11 mm / 0.35 … 0.43 in Anschlusstechnik 2 CAGE CLAMP® eindrähtig, anschließbar 2 0.5 … 2.5 mm² / 20 … 16 AWG feindrähtig, anschließbar 2 0.5 … 2.5 mm² / 20 … 16 AWG Abisolierlänge von (1) [mm] 9 mm Abisolierlänge bis (1) [mm] 11 mm Verdrahtungsart Seitliche Verdrahtung Brandlast [MJ] 0.046 MJ Gewicht [g] 2.066 g Breite 9.5 mm / 0.374 in Höhe 15.5 mm / 0.61 in Tiefe 20.5 mm / 0.807 in Sicherheitshinweis 1 in geerdeten Netzen

Beschreibung

WAGO 224-112 – 9,5 mm – 20,5 mm – 15,5 mm – 400 V – 2-adriger Beleuchtungsstecker – Standardausführung – 24 A – 400 V

WAGO GmbH & Co. KG Leuchtenklemme 224-112 Hersteller: WAGO GmbH & Co. KG Bezeichnung: Leuchtenklemme 2x1,0-2,5mmq weiss Typ: 224-112 Ausführung: 2-Leiter-Klemme Min. Kabelquerschnitt (Installationsseite): 1 mm² Min. Kabelquerschnitt (Leuchtenseite): 0,5 mm² Max. Kabelquerschnitt: 2,5 mm² Farbe: weißWAGO GmbH & Co. KG Leuchtenklemme 224-112: weitere Details2-Leiter-Leuchtenklemme Drücker Leuchtenseite Leuchtenseite: für alle Leiterarten Inst.-Seite: für eindrähtige Leiter Serie 224 max. 2,5 mm² Umgebungstemperatur max. 60°C 2,50 mm² weiß Geliefert wird: WAGO GmbH & Co. KG Leuchtenklemme 2x1,0-2,5mmq weiss 224-112, Verpackungseinheit: 100 Stück, EAN: 4044918583596

Praktische Klemmen zur Verbindung von eindrähtigen und feindrähtigen Leitern. Ideal zum einfachen Anschluss von Lampen, Motoren, Lüftern usw. 1x feindrähtiger Leiter 0,5...2,5 mm², 2x starrer Leiter 1...2,5 mm². 24 A/400 V. 100 Stück.

Eigenschaften: Bei der 2-Leiter-Leuchtenklemme handelt es sich um eine Standardausführung mit einer Dauerbetriebstemperatur von 105 °C. Technische Angaben: Anzahl der Klemmstellen: 3 Anzahl der Potentiale: 1 Farbe: weiß Verschmutzungsgrad: 2 Bemessungsspannung EN [V]: 400 Bemessungsstoßspannung [kV]: 4 Nennstrom [A]: 24 Anschlusstechnik: PUSH WIRE Verdrahtungsart: seitliche Verdrahtung Gewicht [g]: 2,061 Breite [mm]: 9,5 Höhe [mm]: 15,5 Tiefe [mm]: 20,5 WA224112

2-adriger Leuchtenverbinder; Taster: leuchtenseitig; für alle Leitungsarten; installationsseitig: für Massivdrähte; Serie 224; max. 2,5 mm; Umgebungstemperatur max. 60°C; 2,50 mm; weiß

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Leuchtenklemme 2x1,0-2,5mmq weiss 224-112 Ausführung 2-Leiter-Klemme, Min. Kabelquerschnitt (Installationsseite) 1mm², Min. Kabelquerschnitt (Leuchtenseite) 0,5mm², Max. Kabelquerschnitt 2,5mm², Farbe weiß, 2-Leiter-Leuchtenklemme Standardausführung Dauerbetriebstemperatur 105 °C weiß

Serie 224 Isolierte, schraubenlose Verbindungsklemme für Decken- und Wandleuchtenanschluss, CAGE CLAMP®-Anschluss Installationsseite 1,0-2,5 mm2 " e" Leuchtenseite 0,5-2,5 mm2 " e" +" f" 400 V / 4 kV / 2, 24 A

Leuchtenklemme Standardausführung Dauerbetriebstemperatur 105 °C grauIsolierte, schraubenlose Verbindungsklemme für Decken- und Wandleuchtenanschluss, CAGE CLAMP®-AnschlussInstallationsseite 2x,0-2,5mm² "e"Leuchtenseite 0,5-2,5mm² "e"+"f"400V / 4kV / 24A2x massive Leitung auf 1x flexible Leitung, zum Festanschluss von Leuchten100 Stk im Pack

Wago Leuchtenlklemme 2-Polig 224-112
