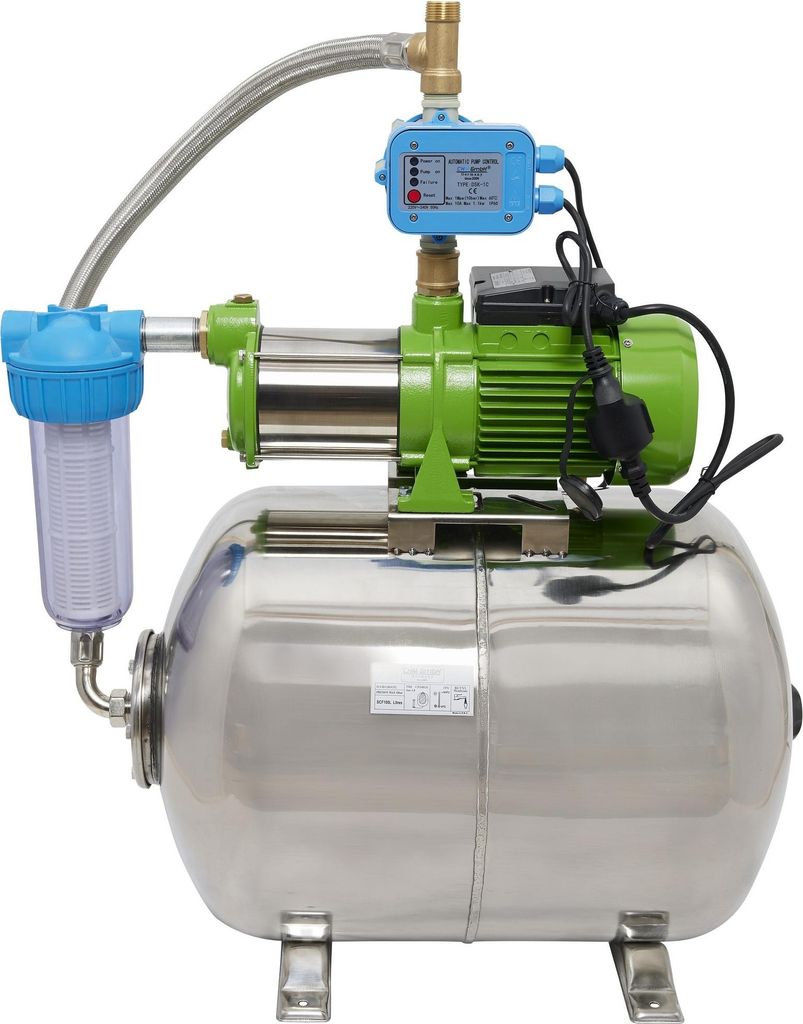

Premium Hauswasserwerke mit 50L 100 L und 150L Stahlkessel sowie 24L, 50L und 100L Edelstahl Kessel von CHM GmbH
Achtung
Diese Pumpe eignet sich nur wenn ein Rückschlagventil oder Fussventil unten (z.B. bei einem Brunnen/Zisterne) am Fusse der Saugleitung im Wasser vorhanden ist.
Das Rückschlagventil direkt vor der Pumpe oder oberhalb der Saugleitung empfehlen wir nicht
Technische Daten Membrankessel:
100 Edelstahl Liter Wandung: 1,2 mm >> Max. Druck 6 Bar
Betriebstemperatur: 0-100 °
Butyl Membran Gummiblase
Anschluss 1 Zoll Edelstahl Flansch
Luftdruck 2,1-2,2 bar siehe Typenschild jeweilige Tankgröße !!
Abmessungen 100 L Edelstahl Kessel + Platte:
Höhe 47 cm Länge 71 cm Durchmesser 44 cm
Platte Pumpenplatte: 20cm x 16,5cm x 4cm
Der Kessel wurde auf Druck und Dichtheit geprüft und entspricht den EN Normen !!!
!! Achtung!!
Bitte unbedingt ca. alle 2 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen.
Technische Daten Kreiselpumpe:
1100 Watt 1,1 KW
Spannung: 230 V / 50 Hz
Schutzklasse: IP 44
Förderhöhe: 55 m
Max. Druck: 5,5 Bar
Max. Fördermenge: 8700 L/h - 145 L/min.
Robuste und rostfreie Edelstahlwelle
4 x Edelstahl Schaufelräder mit Kunststoff überzogen für gute Laufruhe
Max. Ansaughöhe: 8 m bei 1¼'' Zoll
Max. Wassertemperatur: 35°C
Anschluss Saug- und Druckseite: 1¼''Zoll und 1 Zoll
Die Pumpe verfügt über 2 Aufnahmen unten, passend für die Montage
auf einem Membrankessel (z.B. Hauswasserwerk)
Kabellänge: 50 cm mit Stecker
Maße Pumpe: LxBxH 46 x 18 x 21 cm
Wichtig:
Die Wassersäule muss beständig sein, da die Pumpe keine Luft welche sich in einer Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Gebrauch mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben und nicht kleiner bzw. größer sein.
Ansonsten kann die Pumpe nicht die entsprechende Leistung bzw. Druck erbringen. !!
Bitte Beachten:
Sollten Sie nach der Installation Probleme haben mit dem Druckaufbau etc.,
dann Sie bitte unseren , der Ihnen hierbei behilflich sein wird !!
Technische Daten elektronischer Druckregler
Druckeinstellung für Einschalt Druck (1,5 bar ist voreingestellt)
kann mittels Stellschraube von 1- 3,5 bar eingestellt werden
Betriebsdruck: max. 10 bar
Versorgungsspannung: 220 V -240 V / 50 Hz
Schutzklasse: IP 65
Stromaufnahme: max. 10 A
Betriebstemperatur: max. 60°C
LED Betriebsanzeige:
Power on, Pump on, Failure, Restart
Trockenlaufschutz:
Schaltet die Pumpe bei Wassermangel aus
Rückschlagventil: Verhindert Druckschlageffekte
Anschluss: 2 x 1" Außengewinde
Abstand zwischen beiden Wasserdurchflüssen außen 170 mm
Kabellängen: Kupplung 50 cm und Stecker 80 cm
Abmessungen: 25 x 17 x 17 cm
Funktionsweise:
Sollte die Steuerung keinen Wasserdurchfluss erkennen, schaltet diese
die Pumpe zeitverzögert ab und schütz die Pumpe vor "Trockenlauf".
Das eingebaute Rückschlagventil verhindert das Leerlaufen des Rohrsystems auf der Verbraucherseite.
Vorfilter Pumpe:
10" Filter für 6000l/h
Anschlussgewinde: G1 '' (Gewindedurchmesser 33,3 mm) Max.
Betriebsdruck: 6 bar Wassertemperatur: 45 ° C
Wasserdurchfluss: 6000 L/h Siebeinsatz aus Nylon 60 µm
Eingang: 1 Zoll Innengewinde Messing Buchse
Ausgang:1 Zoll Innengewinde Messing Buchse
Größe des Filter Innenkörper: Ø 65 mm Länge: 240 mm
Außenabmessungen: Ø 110 mm Länge: 310 mm
Die Lieferung besteht aus 2 Paketen !!
Das Hauswasserwerk wird als Bausatz mit dem benötigten Zubehör
(1 Zoll Panzerschlauch in entsprechender Länge nach Kessel Variante ,
3-Wege Ventil, 1 x Reduzierstück 11/4 " auf 1 " 1 x 1 Zoll Nippel, 4 x Schraube und Mutter für Pumpe) zur selbstständigen Montage geliefert.
