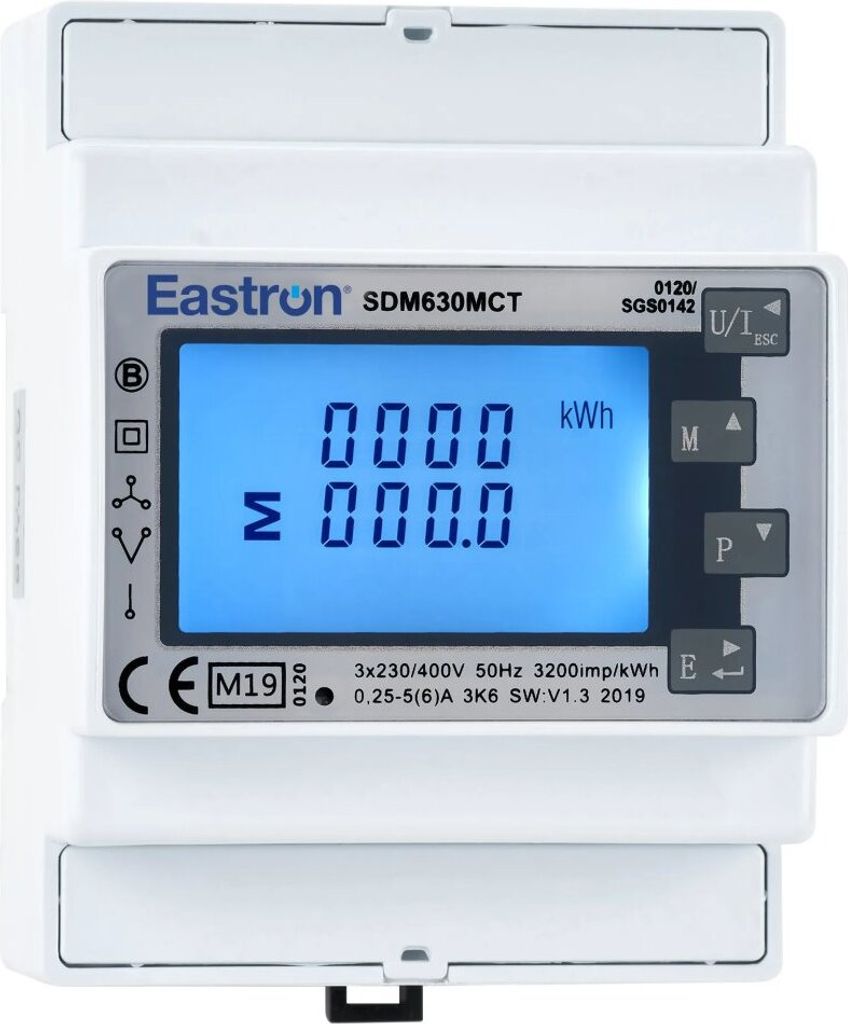

Eastron SDM630MCT- 40mA Stromzähler, dreiphasig

Eastron SDM630MCT

Intelligentes Leistungsmessgerät für 1- und 3-phasige Messungen. Zu den gemessenen Parametern gehören Spannung (V), Frequenz (Hz), Strom (A), Leistung (kW/kVA/kVAr), Import, Export und Gesamtenergie (kWh/kVArh). Das Gerät kann auch den maximalen Strom und die Leistungsaufnahme messen.
Das Gerät misst und zeigt die Eigenschaften von Einphasen-Zweileiter- (1p2w), Dreiphasen-Dreileiter- (3p3w) und Dreiphasen-Vierleiter-Strom (3p4w) im Netz an.

Das Gerät arbeitet mit indirekter Strommessung über CT-Stromwandler (40 mA).
Die Spannung wird direkt über einen Bereich von 100 bis 276 VAC zwischen Phase und Nullleiter oder 173 bis 480 VAC zwischen den Phasen gemessen. Ohne die Notwendigkeit von Spannungswandlern (PTs).

Angezeigte Parameter:

• Spannung zwischen Phasen und Nullleiter (V)
• Phasenstrom (A)
• Gesamtoberschwingungsverzerrung der Spannung (U%THD)
• Gesamtoberschwingungsverzerrung des Stroms (I%THD)
• Frequenz (Hz)
• Faktor (PF)
• Maximale Stromaufnahme (MD A)
• Maximale Leistungsaufnahme (MD kW)
• Wirkleistung (kW)
• Nullleistung (kVAr)
• Abgenommene Leistung (kVA)
• Import von Wirkenergie (kWh)
• Ausfuhr von Wirkenergie (kWh)
• Gesamtwirkenergie (kWh)
• Exportierte Blindleistungsaufnahme (kVArh)
• Exportierte Blindleistungsaufnahme (kVArh)
• Gesamtblindleistungsverbrauch (kVArh)

Eine Kommunikationsschnittstelle RS-485 Modbus RTU ist vorhanden.

GRUNDLEGENDE SPEZIFIKATIONEN

Spannung zwischen Phasen und Nullleiter: 100 bis 276 V (AC), gilt nicht für 3p3wSpannung zwischen den Phasen: 173 bis 480 V (AC), nur 3p
Abmessungen: 94,5 × 72 × 65 mm
Schutzart: IP51

Detaillierte Parameter und Spezifikationen finden Sie in der beiliegenden Anleitung (en).
