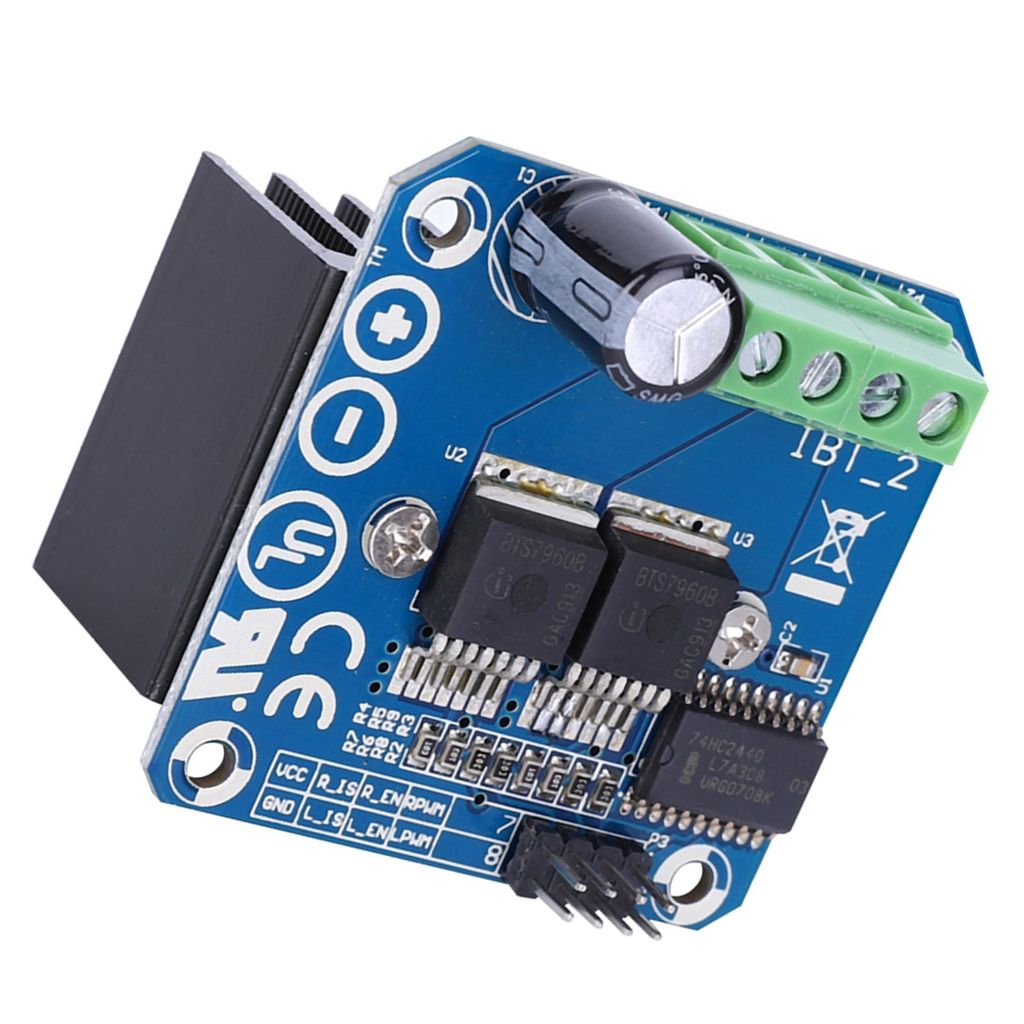

Motor Drive Modul High Power Driver für Smart Car BTS7960 43A Elektrische Komponenten

:
Doppelter BTS7960 Hochstrom-H-Brücken-Treiber (43 A);

ist von der MCU isoliert, um die MCU effektiv zu schützen;
Onboard 5V-Stromanzeige;
Spannungsanzeige am Ausgang des Motortreibers;
Der Kühler kann geschweißt werden;
PIN-Definition:

. RPWM: Nach rechts auf PWM umschalten

. LPWM: Links drehen PWM
3. R_EN: Rechtsabbiegen freigeben (aktiv high)
4. L_EN: Linksabbiegen freigeben (aktiv high)
5. R_IS: Rechtsabbiege-Stromwarnung (kann floaten)
6. L_IS: Linksabbiege-Stromwarnung (kann floaten)
7. VCC: (5V)
8. GND
Anschlussmethode:
Methode 1:
VCC: 5V vom Ein-Chip-Mikrocomputer (MCU)
GND: GND des Mikrocontrollers (MCU)
L_PWM: PWM oder 5V vom Mikrocontroller (MCU) für CCW (CW) Drehungen
R_PWM: PWM oder 5V vom Mikrocontroller (MCU) für CW (CCW) Drehungen
R_EN und L_EN: 5V vom Mikrocontroller (MCU)
Methode 2:
VCC: 5V vom Ein-Chip-Mikrocomputer (MCU)
GND: GND des Mikrocontrollers (MCU)
L_PWM: 5V vom Mikrocontroller (MCU) für CCW (CW) Drehungen
R_PWM: 5V vom Mikrocontroller (MCU) für CW (CCW) Drehungen
R_EN und L_EN: PWM vom Mikrocontroller (MCU)
Lediglich vier Drähte (GND. 5V. PWM1. PWM2) werden von der MCU zum Treibermodul benötigt;
Isolation Chip 5 V Stromversorgung (kann mit MCU 5 V geteilt werden);
Kann den Motor vorwärts drehen lassen, zwei PWM-Eingangsfrequenzen bis zu 25kHZ;
Zwei Wärmeströme durch einen Fehlersignalausgang;
Isolation Chip 5V Stromversorgung (kann mit MCU 5V geteilt werden), Sie können auch die onboard 5V Stromversorgung verwenden;
Versorgungsspannung 5,5V bis 27V;
