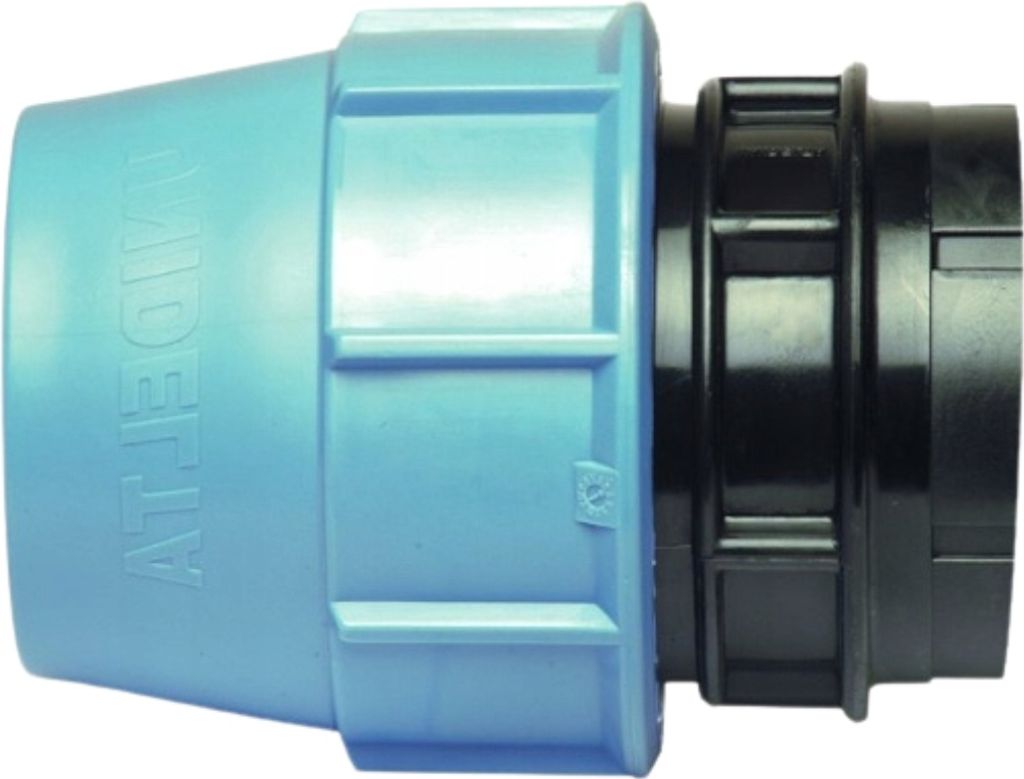

Unidelta PE Klemmverbinder 20mm x 3/4" AG DVGW Trinkwasser 16bar PP

Der Unidelta PE Klemmverbinder 20mm x 3/4" Außengewinde ist eine professionelle Wasserleitung-Verschraubung mit DVGW-. Diese PP Klemmverschraubung ermöglicht sichere Verbindungen zwischen PE-Rohren und Gewindearmaturen in Trinkwasser- und Bewässerungssystemen.

DVGW- für Trinkwasser

Höchste Qualitätsstandards durch offizielle en:

DVGW-geprüft: Deutscher Verein des Gas- und Wasserfaches - Trinkwasserzulassung
DIN 8076 konform: Staatliche Prüfung nach deutschem Industriestandard
Hygienebewertung: Zugelassen für Kontakt mit Trinkwasser
ISO 9001 Fertigung: Kontinuierliche Qualitätsüberwachung im Produktionsprozess
40 Jahre Erfahrung: Bewährte Unidelta-Qualität seit 1973

Technische Spezifikationen

PE-Rohr Anschluss: 20mm Außendurchmesser (Klemmverbindung)
Gewinde: 3/4" Außengewinde (Whitworth-Rohrgewinde ISO 7-1)
Maximaler Betriebsdruck: 16 bar bei 20°C Wassertemperatur
Temperaturbereich: -10°C bis +80°C (kurzzeitig bis 100°C)
Material:PP-B Polypropylen mit UV-Stabilisierung
Dichtungen: NBR und EPDM für maximale Dichtigkeit

Professionelle Klemmverbinder-Technologie

Innovatives Grip-Ring System für sichere PE-Rohr Verbindung:

Mechanische Verankerung - Grip-Ring schneidet sich beim Anziehen in die PE-Rohr Oberfläche

Werkzeuglose Montage - Handfestes Anziehen bis 50mm Rohrdurchmesser ausreichend
Wiederverwendbar - Verbindung kann gelöst und erneut montiert werden
Universelle Kompatibilität - Für alle PE-HD, PE-LD, PE40, PE80, PE100 Rohre

Kompatibilität und Normen

PE-Rohr Kompatibilität nach europäischen Standards:

EN 12201 - Europäische Norm für PE-Rohrsysteme
ISO 4427 - Internationale PE-Rohr Standards
ISO 14236 - PE-Rohre für Druckleitungen
DIN 8074 - Deutsche PE-Rohr Normen
PE-Materialien: PE-LD, PE-HD, PE40, PE80, PE100

Anwendungsbereiche

1. Trinkwasserleitungen in Wohngebäuden (nur durch Fachbetriebe)

2. Gartenbewässerung und automatische Bewässerungssysteme

3. Landwirtschaftliche Bewässerung und Beregnungsanlagen

4. Industrieanlagen für Prozesswasser und Kühlung

5. Übergang PE-Rohr zu Gewindearmaturen (Hähne, Ventile, Pumpen)

Unidelta Qualitätsversprechen

Europäischer Marktführer mit höchsten Standards:

Italienische Präzisionsfertigung - Unidelta Spa seit 1973

Spezialisierung - Fokus auf hydro-thermo-sanitäre Systeme
Innovative Materialien - PP-B mit hohem Stabilisierungsgrad
UV-Beständigkeit - Dauerhafte Außenanwendung möglich

Installation und Wartung

Einfache Verarbeitung für Profis und versierte Heimwerker:

Montage ohne Spezialwerkzeug - Handfestes Anziehen ausreichend
Standardgewinde - Kompatibel mit allen 3/4" Whitworth-Gewindearmaturen
Dichtungsmittel - Verwendung von PTFE-Band oder Gewindedichtfaden
Drucktest - System nach Installation auf Dichtigkeit prüfen
Wartungsarm - Langlebige Materialien minimieren Serviceaufwand

Materialvorteile von PP-B

Hochleistungs-Polypropylen mit überlegenen Eigenschaften:

Chemische Beständigkeit - Resistent gegen aggressive Medien
UV-Stabilität - Langzeitbeständigkeit bei Außenmontage
Temperaturstabilität - Funktionsfähig von -10°C bis +80°C
Mechanische Festigkeit - Hohe Druck- und Stoßfestigkeit
Korrosionsfrei - Keine Entzinkung wie bei Messingfittings

Druckbeständigkeit und Sicherheit

Professional-Grade Leistungsdaten:

16 bar bei 20°C - Übertrifft Standard-Hausinstallationen (6-10 bar)
Temperatur-Druck-Verhältnis - Sichere Anwendung in allen Klimazonen
Berstdrucksicherheit - Mehrfache Sicherheitsreserve gegenüber Arbeitsdruck
Langzeitfestigkeit - 20+ Jahre Lebensdauer unter Normbedingungen

Warum Unidelta PE Klemmverbinder wählen?

DVGW-Trinkwasserzulassung - Höchste deutsche Qualitätsstandards
Bewährte Technologie - 40+ Jahre Entwicklungsexpertise
Professionelle Qualität - Einsatz in anspruchsvollsten Anwendungen
Universelle Kompatibilität - Standard-Gewinde für maximale Flexibilität

Investieren Sie in Sicherheit und Qualität mit Unidelta PE Klemmverbindern!

• Zur professionellen, werkzeuglosen Verbindung von PE-Rohren mit Außendurchmesser 20 mm

• Wiederverwendbar, da jederzeit wieder lösbar

•

• Zur Verwendung in Anlagen zur Trinkwasserversorgung zugelassen (DVGW DW-8616AU2045)

• Gesicherte Qualität nach DIN8076, ISO 9001 und DVGW, sowie Mechanik-Prüfung, KTW-Prüfung und Mikrobiologische Prüfung für einen dauerhaft professionellen Produktstandard!

Einsatzbereiche: Gärtnerei, Landwirtschaft, Aquaristik, Gartenbewässerung, Wasserversorgung von Gartenhäusern und Schrebergärten, Pool- und Teichversorgung, uvm

Technische Daten:

Größe: 20mm
Gewinde-Größe: 3/4"
Material: Körper, Überwurfmutter, Druckring = Polypropylen (PP), Dichtung = Nitrilkautschuk (NBR), Klemmring = Polyacetal (POM)
Betriebsdruck bei 20° (Wasser): Klemmfittings, Kugelhähne und Anbohrschellen (blau): PN 16, Anbohrschellen (schwarz): PN 10
Betriebstemperatur: PP - max. 100°C, POM - max. 80°C

Klemmfitting Montageanleitung d16 - d501. Das PE-Rohr rechtwinklig abschneiden.2. Gratfreies Rohrende leicht anschrägen, um die Montage zu erleichtern.
Längsriefen und andere Beschädigungen auf der Rohroberfläche im Bereich der Einstecktiefe müssen vermieden werden.3. Überwurfmutter und Klemmring in der abgebildeten Ausrichtung auf das PE-Rohr schieben.4. Das PE Rohr über den O-Ring hinaus bis zum Anschlag in den Fittingkörper eindrücken.
Klemmring dann bündig an den Fitting schieben.5. Überwurfmutter von Hand fest anschrauben und mit einem Werkzeug etwa 1 bis 2 Umdrehungen nachziehen. Übermäßiges Anziehen hat keine Wirkung auf die Dichtigkeit der Verbindung und kann durch die Mitnahme des Klemmrings auf dem Rohr zu Beschädigungen führen.

D - 46 mm
