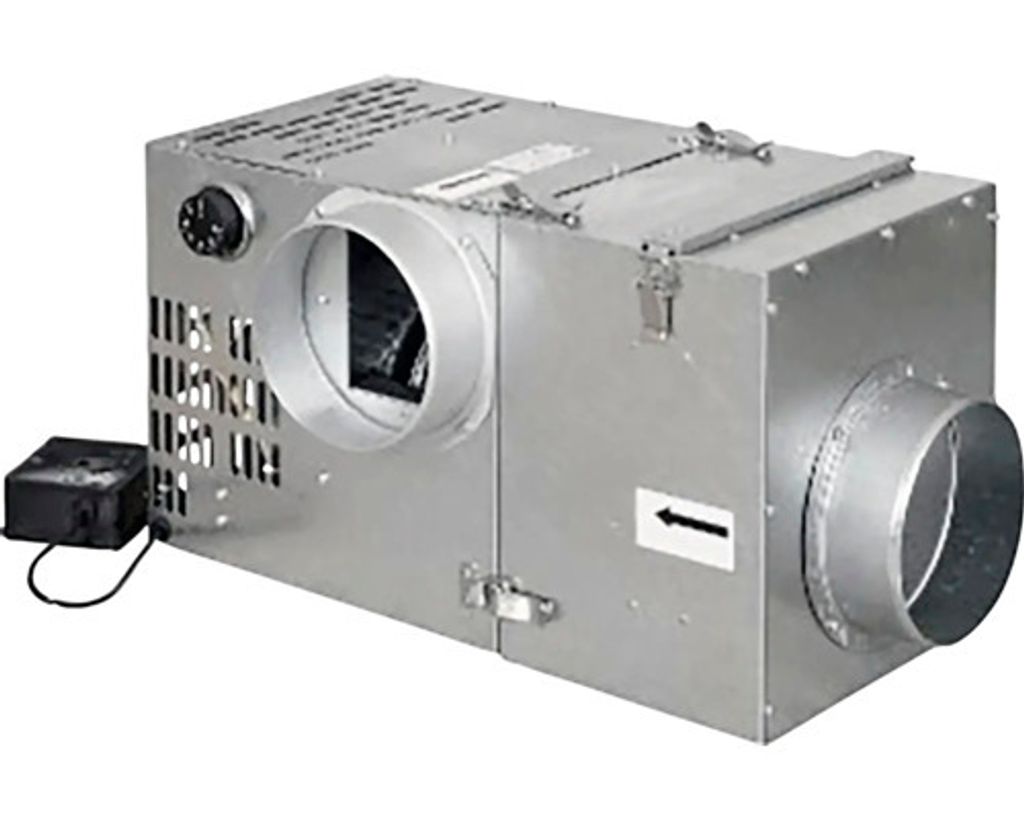

Kaminventilator 520 mit Filter

Ventilator ATC 520 mit Filter und Thermostat für die Zwangsumwälzung der Warmluft.

• Abschaltung nur bei Erreichen der gewünschten Temperatur
• Temperaturabfall unter den eingestellten Grenzwert schaltet den Ventilator ab
• Kontinuierlicher Betrieb
• Verwendung von rechteckigen oder runden Kanälen
• Verteilung über größere Entfernungen und in mehrere Räume gleichzeitig
• Betrieb in einem Temperaturbereich von +20 bis +150°C
• Anschluss an einen automatischen Drehzahlregler möglich

Verwendungszweck:

Der Ventilator kann zur Verteilung von Warmluft aus dem Kamin und bei einer Klimaanlage auch zur Absaugung überschüssiger Warmluft aus dem klimatisierten Raum verwendet werden.

Sicherheitsanforderungen:

Die Installation des Ventilators muss von einem qualifizierten Elektriker gemäß den geltenden Vorschriften durchgeführt werden. Wartungs- und Reparaturarbeiten am Ventilator dürfen nur im spannungslosen Zustand durchgeführt werden. Bevor Sie den Ventilator an das Stromnetz anschließen, vergewissern Sie sich, dass der Rotor und das Gehäuse nicht beschädigt sind und dass sich keine Gegenstände im Strömungsbereich des Gehäuses befinden.

es ist verboten, den Ventilator in Warmluftheizungen zu verwenden:

• die Montage des Ventilators auf brennbarem Material
• das Abdecken des Ventilators, - das Einbetten des Ventilators in die Wand
• die Aufstellung des Ventilators im Kaminrohr

Montage und Anschluss des Ventilators:

nach dem Auspacken des Ventilators ist folgendes zu überprüfen: - der Zustand der Netzteile (Zustand der Isolierung), - der Zustand des Ventilatorgehäuses (Beulen, Verformungen, der Rotor darf das Ventilatorgehäuse nicht berühren). Die vorgenannten Arbeiten sind im Hinblick auf eventuelle Transportschäden durchzuführen. Wenn keine Schäden festgestellt werden, kann die Montage des Ventilators am Bestimmungsort beginnen. Der für die Montage des Ventilators vorgesehene Platz muss vollkommen eben sein. Zur Verringerung der Vibrationen sollte der Ventilator auf einer Mineralwollunterlage montiert werden. Installieren Sie ein Luftkanalsystem vom Ventilator zu den zu beheizenden Räumen. Verwenden Sie nur isolierte Metallrohre (Kanäle oder isolierte Aluminiumrohre). Der Verteiler muss einen Luftzugang haben. Das Gerät darf nicht in staubiger Umgebung betrieben werden, z. B. bei Bauarbeiten.
