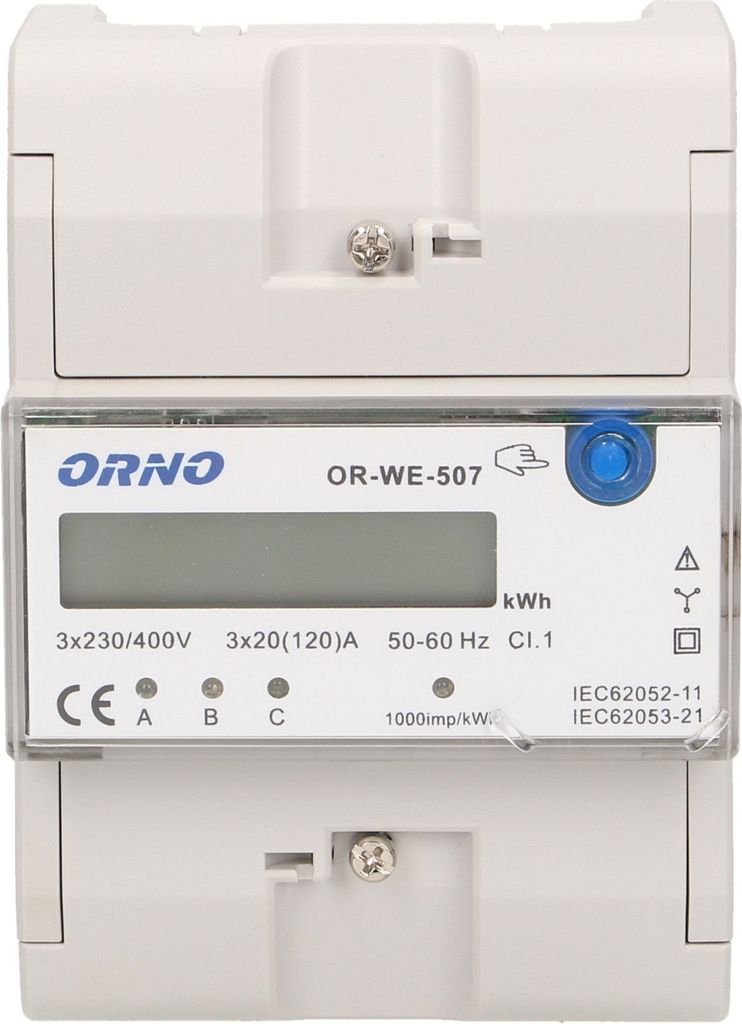

Orno OR-WE-507 3-Phasen-Stromzähler

Beschreibung:

• Gerät zur Anzeige in metrischen Einheiten (kWh).
• Wird zur Messung der Wirkleistung in einer einzelnen Phase verwendet.
• Spezielle elektronische Bauteile erzeugen unter dem Einfluss des Stromflusses und der angelegten Spannung Impulse proportional zur aufgenommenen Energie.
• Die Energieverbrauchsphase wird durch eine blinkende LED angezeigt.
• Die Summe der Impulse der drei Phasen wird in Energie umgewandelt, die im gesamten Dreiphasensystem gesammelt wird, und ihr Wert wird auf dem LCD-Bildschirm (6 + 1) angezeigt.

Technische Eigenschaften:

• Stromversorgung: 3x230V/400V AC, 50/60Hz
• Anzeige: LCD (Anzahl der Ziffern 6 + 1 = 00.000,00 kWh)
• Strom: 3 x 20 (120)A
• Impulsfrequenz: 1000 Imp/kWh
• Anlaufstrom: 0,4 % IB
• Stromverbrauchssignal: rote 3xLED
• Lesesignal: rote LED
• Schutzart: IP20
• Montageschiene: 35 mm
• Abmessungen: 90 x 128 x 67 mm

Typ:

Elektronisch

Anwendung:

PlugIn einfügen

Messfunktionen:

Ausgangsleistung

Produktfarbe:

Weiß

Maßeinheit:

kWh

Display-Typ:

LCD

Unterstützte Protokolle:

brak

Eingangsspannung:

230 - 400 V

Nennstrom:

20 A

AC Eingangsfrequenz:

50 - 60 Hz

Breite:

90 mm

Tiefe:

67 mm

Höhe:

128 mm

Der Orno OR-WE-507 3-Phasen-Stromzähler ist das ideale Gerät zur präzisen Messung des Energieverbrauchs in Dreiphasenwechselstromsystemen. Mit seiner speziellen elektronischen Schaltung erfasst dieser Stromzähler den fließenden Strom und die angelegte Spannung in jeder Phase und erzeugt Impulse, die im direkten Verhältnis zum Energieverbrauch stehen. Die Verbrauchsanzeige erfolgt über blinkende LEDs, wobei für jede Phase eine separate LED zuständig ist. Die Gesamtsumme der erzeugten Impulse (1000 Impulse/kWh) wird in den Gesamtenergieverbrauch umgerechnet und auf einem gut ablesbaren LCD-Display angezeigt. Ein praktisches Feature ist die blaue Taste, die bei Bedarf die Anzeige aktiviert, besonders bei geringem Verbrauch, wenn das Display sich im Ruhezustand befindet. Der Stromzähler zeichnet sich durch seine robusten technischen Spezifikationen aus: Er funktioniert in einem Spannungsbereich von 3 x 230V/400V mit einer Frequenz von 50/60Hz und hat einen Basisstrom von 20A sowie einen maximal zulässigen Strom von 120A. Die Messgenauigkeit entspricht der Klasse 1, und das Gerät ist mit der Schutzklasse IP20 klassifiziert. Dieser Stromzähler ist für den Einsatz in Installationen mit fünf Modulen konzipiert und bietet eine zuverlässige und genaue Energiekontrolle ohne MID-Konformität (2014/32/EU). Durch die Abmessungen von 90 mm Breite, 128 mm Höhe und 67 mm Tiefe fügt sich der OR-WE-507 nahtlos in bestehende Systeme ein und bietet eine benutzerfreundliche und effiziente Lösung für den Einsatz in industriellen Anwendungen.
