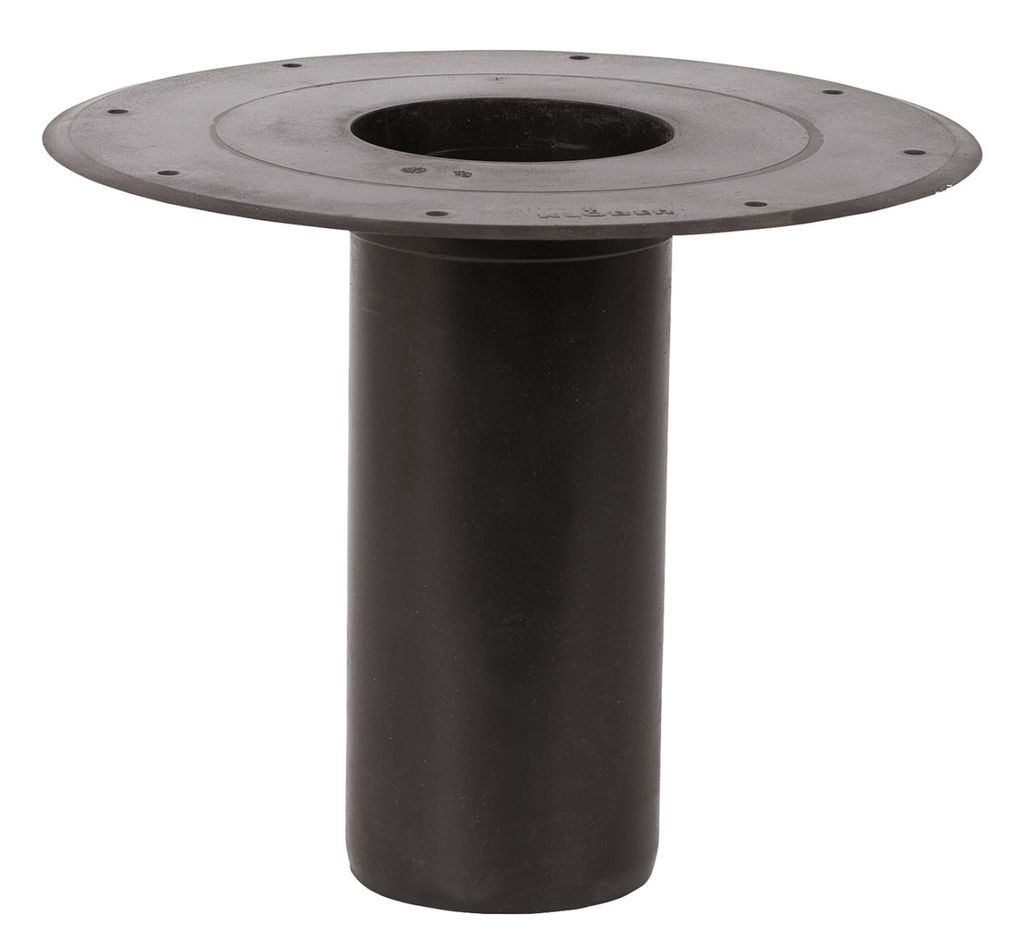

Flachdach Dachablauf Aufstockelement Lüfterunterteil DN 125 PVC-Anschluss

Klöber Flavent KF 6520 Flachdachablauf Flachdach Dachablauf Aufstockelement Lüfterunterteil DN 125 PVC-Anschluss Flachdacheinlauf

Die bewährten Flavent® Dachabläufe von Klöber zur optimalen Entwässerung von Flachdächern. Die Flavent® Dachabläufe sind einsetzbar für alle Dämmstoffdicken in Verbindung mit den passgenauen Dämmpaket-Rohrverlängerungen. Der bruchsichere Laubfang muss dabei optional bestellt werden, da er nicht im Lieferumfang enthalten ist.

Verwendung:Die optimale Entwässerung von Flachdächern ist das A&O für deren Leistungsfähigkeit und Lebensdauer. Grundsätzlich müssen Flachdächer an den Tiefpunkten entwässert werden, denn stehendes Wasser kann für erhebliche Schäden sorgen. Sollte das Wasser durch eine fehlerhafte Entwässerung nicht vollständig ablaufen können, drohen Verschmutzung mit Algen und Rissbildungen in der Dachabdichtung, Einregenstellen oder statische Lasten, durch die auf dem Dach stehenden Wassermassen.
Klöber hat das Produktprogramm zur Dachentwässerung weiter ausgebaut und bieten nun neben den klassischen Dachabläufen auch Abläufe für Flachdächer mit Attikaentwässerung oder Balkonen gemäß ZVDH, Fachregel für Abdichtungen an.

Produktvorteile

• Schlanke Einläufe für schmale Deckendurchführungen
• Schneller Einbau durch individuelle Flanschverbindungen
• Variabel in der Höhe
• Bruchsicherer Laubfang für optimalen Wasserablauf
• Einsetzbar für alle Dämmstoffdicken in Verbindung mit den passgenauen Dämmpaket-Rohrverlängerungen

Material und Produkteigenschaften:

• Hart-PVC, schwarz
• witterungs-, frost- und UV-beständig
• Brandverhalten B2 (kein direkter Flammenkontakt)
• Temperaturbeständigkeit -40°/+80°C
• Durchströmungstemperatur max. +40°C (kurzfristig max. +80°C)

Produktdaten:

• Artikeltyp: Dachablauf
• Ausführung: Flavent Lüfterunterteil
• Einsatzbereich: Wohnraum / Dachraum Be- und Entlüftung / Dachabläufe
• Geeignet für: belüftetes Flachdach
• Material: Hart-PVC
• Farbe: Schwarz
• Lüftungsquerschnitt: 113 cm²
• Form: PVC-Anschluss
• Ausführung: Hart-PVC-Flansch
• Flanschanschluss: DN125
• Flanschdurchmesser: 363 mm
• Rohrlänge unter Flansch: 299 mm
• Norm: nach DIN 4108
• Hersteller: Klöber
• Herstellernummer: KF 6520
• EAN: 4027822461433

Technische Hinweise:

• Zum Anschluss an eine Dampfsperre beim unbelüfteten Dach sind zweiteilige Artikel zu verwenden.
• Anschlussflansche und Anschlussschürzen müssen auf die Dachabdichtung abgestimmt sein (siehe auch Tabelle Anschlussarten).
• Dachabläufe an Tiefpunkten des Daches anordnen und ein ausreichendes Gefälle vorsehen.
• Dach- und Notüberläufe inkl. Anschlussschürze müssen in der Unterkonstruktion befestigt sein.
• Die Bemessung der Entwässerungsanlagen nach DIN 12056-3 und DIN 1986-100 planen.
• Dachflächen mit Innenentwässerung müssen bei einem Ablauf mindestens einen Notüberlauf erhalten (Bemessung für Jahrhundertregen nach DIN 1986-100 Anhang A).
• Bei Trapezblechen Verformung beachten.
• Dachabschnitte (z.B. Brandabschnitte) sind einzeln zu entwässern.
• Sofern mit Reduzierstücken gearbeitet wird, darf zur Berechnung der Entwässerungsleistung nur der kleinere Querschnitt herangezogen werden.
• Bei allen Aufbauten ist eine Dampfbremse vorzusehen.
• Alle Einzelteile ohne Dichtung sind mittels Tangit zu verkleben (nicht Laubfang und Wetterhaube).

Lieferumfang: Flachdach Dachablauf Aufstockelement Lüfterunterteil DN 125 PVC-Anschluss
