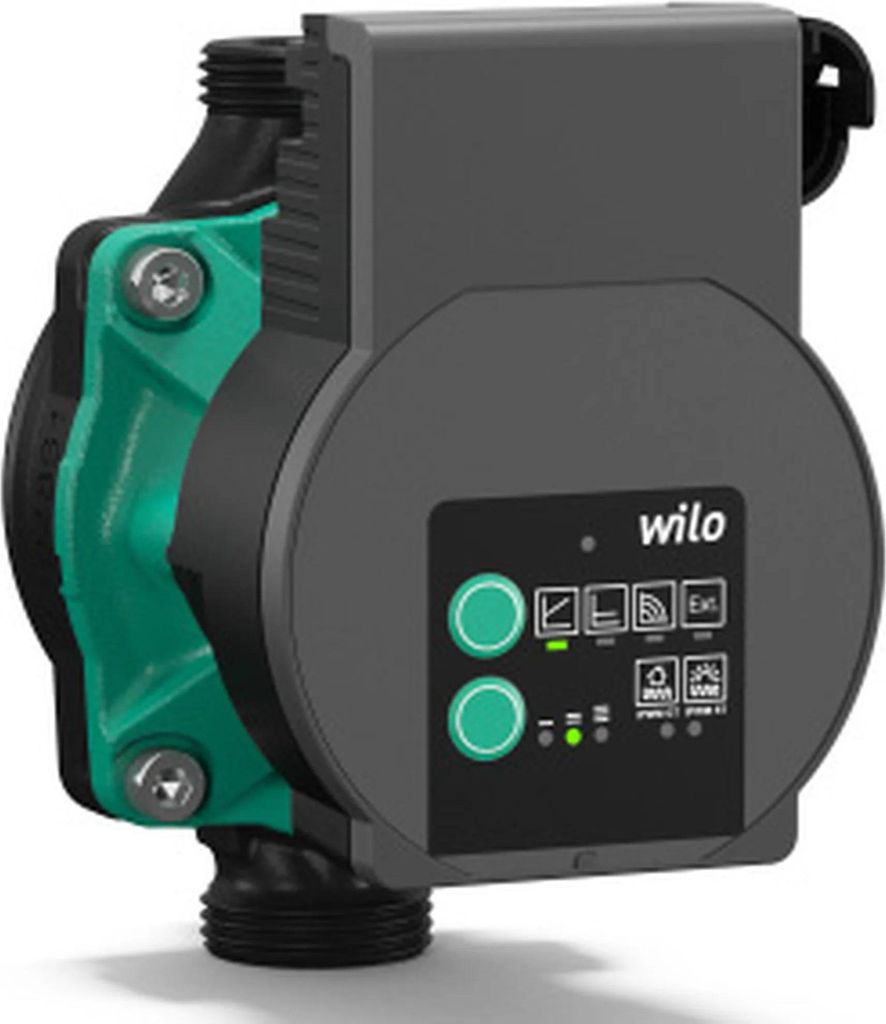

Wilo Nassläufer-Hocheffizienzpumpe Varios PICO-STG 15/1-8, G1, 1x230V, 75W, 1 Stk.

Wilo Varios PICO-STG 15/1-8 – Elektronisch geregelte Hocheffizienzpumpe für Heizungs-, Klima- & Solaranlagen

Die Wilo Varios PICO-STG 15/1-8 ist eine hochwertige, elektronisch geregelte Hocheffizienz-Umwälzpumpe, entwickelt zur zuverlässigen Förderung von Wasser in Heizungs-, Klima-, Solar- und Geothermieanlagen. Dank ihres wartungsfreien Nassläufer-Designs und des modernen blockierstromfesten Synchronmotors nach ECM-Technologie ist sie besonders langlebig und energieeffizient. Diese Pumpe bietet eine stufenlose elektronische Leistungsregelung zur Differenzdruckanpassung und kann flexibel an verschiedene Anlagenbedingungen angepasst werden.

Die Bedienung gestaltet sich besonders benutzerfreundlich: Über die LED-Anzeige können Sie den Betriebsstatus, die Steuerungsart und auch potenzielle Störungen einfach ablesen. Mehrere Regelungsarten, PWM-Anschlussmöglichkeiten und Funktionen wie manuelle Entlüftung sowie automatische Motorschutzfunktionen machen die Pumpe vielseitig einsetzbar. Der Verschraubungsanschluss (G 1) und das kompakte Gehäuse sorgen für eine unkomplizierte Installation auch bei begrenztem Platzangebot.

Vorteile

• Hocheffizient durch modernen Synchronmotor mit index = 0,23
• Wartungsfreier, leiser Nassläuferbetrieb mit blockierstromfestem Motor
• Vielfältige Regelungsarten für höchste Anpassungsfähigkeit (Differenzdruck konstant/variabel, konstante Drehzahl, externe PWM-Regelung)
• Einfache Bedienung über LED-Anzeige zur Kontrolle und Einstellung der Betriebsart
• Automatische Schutzfunktionen wie Motorschutz und Deblockierfunktion
• Manuelle Entlüftungsfunktion und Neustart für Komfort bei Installation und Betrieb
• Kompakte Maße (130 mm Baulänge) und praktische Rohranschlüsse G 1 für vielseitige Einbausituationen
• Robustes Pumpengehäuse aus korrosionsbeständigem Grauguss
• Schneller elektrischer Anschluss mit drei-poligem Stecker und Wilo-Connector

Technische Daten

Merkmal	Wert
Artikelnummer	4232742
Typ	Varios PICO-STG 15/1-8
Hersteller	Wilo
Max. Förderhöhe	8,4 m
Max. Volumenstrom	4,5 m³/h
Min./Max. Medientemperatur	-20 °C bis +110 °C
Min./Max. Umgebungstemperatur	-10 °C bis +40 °C
Max. Betriebsdruck	10 bar
index (EEI)	= 0,23
Netzanschluss	1230 V ±10 %, 50/60 Hz
Motornennleistung	55 W
Drehzahl min./max.	2695 / 4686 1/min
Leistungsaufnahme min./max.	1 W / 75 W
Schutzart	IPX4D
Isolationsklasse	F
Kabelverschraubung	1 x PG11
PWM-Anschluss	Ja
Pumpengehäuse	Grauguss
Laufrad	PP-GF40 (Polypropylen mit Glasfaser)
Welle	Edelstahl
Lager	Metallimprägniertes Kohle-Lager
Saug-/Druckseitiger Anschluss	G 1
Baulänge	130 mm
Gewicht (netto)	1,8 kg
Normen	EN 61000-6-3, EN 61000-6-2, EN 61800-3

Lieferumfang

• Wilo Varios PICO-STG 15/1-8 elektronische Hocheffizienzpumpe
• 3-poliges Anschlusskabel mit Wilo-Connector
• Montage- und Bedienungsanleitung

FAQ

Für welche Anwendungen ist die Pumpe geeignet?

Die Pumpe ist optimal für Heizungsanlagen, Klimasysteme, Solaranlagen und Geothermieanlagen geeignet.

Wie kann die Leistung reguliert werden?

Mehrere Regelungsarten wie Differenzdruck konstant oder variabel, konstante Drehzahl oder externe Steuerung via PWM-Signal ermöglichen eine flexible Anpassung.

Bietet die Pumpe Schutzfunktionen?

Ja, automatische Schutzfunktionen (z.?B. Motorschutz, Deblockierfunktion), Störungsanzeige und Statuskontrolle per LED sind serienmäßig integriert.

Wie erfolgt die elektrische und mechanische Installation?

Die Pumpe verfügt über einen 3-poligen Stecker mit Wilo-Connector für den elektrischen Anschluss und G 1-Gewinde für die schnelle Rohrverschraubung.

Wie lässt sich der Betriebsstatus überwachen?

Eine übersichtliche LED-Anzeige informiert über Regelungsart, gewählte Kennlinie, Entlüftung und eventuelle Fehler.

Wie werden Einbau und Wartung erleichtert?

Funktionen wie manuelle Entlüftung und Neustart vereinfachen Montage und Betrieb erheblich. Das wartungsfreie Nassläufer-Design sorgtfür einen zuverlässigen, langfristigen Betrieb ohne regelmäßige Wartung.

Wie hoch ist die Energieeinsparung im Vergleich zu älteren Pumpen?

Mit einem index (EEI) von =0,23 ist die Pumpe wesentlich sparsamer als klassische Umwälzpumpen. Das spart Stromkosten und schont die Umwelt.

Wie groß sind die Anschlussmaße?

Die Baulänge beträgt 130 mm, saug- und druckseitiger Rohranschluss jeweils G 1 – passend für viele Heizungsanlagen.

Wie ist die Pumpe geschützt?

Mit der Schutzart IPX4D ist die Pumpe vor allseitigem Spritzwasser sicher geschützt. Zudem besitzt sie eine kathaphoresebeschichtete Oberfläche gegen Korrosion.

WILO Hocheffizienzpumpe Varios PICO-STG 15/1-8 130 mm

Die kompakte Wilo Hocheffizienzpumpe Varios PICO-STG ist eine elektronisch geregelte, wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfestem Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Sie ist einsetzbar für Primärkreisläufe in Solar- und Geothermieanlagen, sowie Heizungs- und Klimaanwendungen.
Durch den Sync Assistenten können die Einstellungen der ausgetauschten Pumpe einfach übernommen werden und machen die Installation und Inbetriebnahme in nur drei Schritten kinderleicht.

Ausstattung/Funktion

Betriebsarten

• • konstanter Differenzdruck (3 vordefinierte Kennlinien)
  • variabler Differenzdruck (3 vordefinierte Kennlinien)
  • Konstant-Drehzahl (3 Drehzahlstufen)
  • externe Regelung durch iPWM Signal
  • • iPWM GT (Heizung/Geothermie)
  • iPWM ST (Solar)

Manuelle Funktionen

• • Einstellung der Betriebsart nach Anwendung
  • Einstellung der Pumpenleistung (Kennlinie)
  • Einstellung der Konstant-Drehzahl
  • Aktivierung der Sync-Funktion und LED-Codierung
  • Entlüftungsfunktion
• manueller Neustart

Automatische Funktionen

• automatischer Neustart

Melde- und Anzeigefunktionen

• • Anzeige der gewählten Regelungsart
  • Anzeige der ausgewählten Kennlinie innerhalb der Regelungsart oder iPWM Typ
  • Anzeige der aktivierten Sync-Funktion und LED-Codierung
  • Statusanzeige des manuellen Neustarts oder Entlüftungsfunktion
• Betriebs- und Störungsanzeige

Ausstattung

• • Kathaphoresebeschichtetes Pumpengehäuse schützt vor Korrosion bei Schwitzwasserbildung
  • Schlüsselansatz am Pumpenkörper
  • elektrisches Anschlusskabel mit 3-poligem Pumpenstecker und Wilo-Connector
  • iPWM Anschluss
  • Entlüftungsfunktion
  • manueller Neustart
  • blockierstromfester Motor
• Partikelfilter

Die Wilo Hocheffizienzpumpe Varios PICO-STG 15/1-8 130 mm ist der Nachfolger der Wilo Hocheffizienz-Nassläuferpumpe Yonos PICO-STG 15/1-7.5 130mm ( Artikelnummer 4527505).



Achtung: Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten. Diese finden Sie unter dem Punkt 'Zur Auswahl passt' oder in der Kategorie Pumpenverschraubungen.

Zulässige Fördermedien
Heizungswasser (gemäß VDI 2035) Wasser-Glykol-Gemische (max. 1:1; ab 20 % Beimischung sind die Förderraten zu überprüfen)
Hydraulische Daten
Min. Medientemperatur	-20 °C
Max. Medientemperatur	110 °C
Min. Umgebungstemperatur	-10 °C
Max. Umgebungstemperatur	40 °C
Förderhöhe max.H	8 Meter
Maximal zulässiger Betriebsdruck	10 bar
Pumpenanschluss
Gewinde	G 1
Baulänge L0	130 mm
Anschlussnennweite	15
Motor / Elektronik
index (EEI)	≤ 0.23
Elektromagnetische Verträglichkeit	EN 61800-3
Störaussendung	EN 61000-6-3
Störfestigkeit	EN 61000-6-2
Drehzahlregelung	Frequenzumrichter
Schutzart	IP X4D
Isolationsklasse	F
Netzanschluss	1230 V, 50 / 60 Hz
Drehzahl n	2695 - 4686 rpm
Leistungsaufnahme P1	1 - 75 W
Stromaufnahme I	max. 0,66 A
Motorschutz	nicht erforderlich (blockierstromfest)
Kabel-Verschraubung Connector	1 x 11 PG
Werkstoffe
Pumpengehäuse	Grauguss (EN-GJL-200)
Laufrad	Kunststoff (PP - 40 % GF)
Pumpenwelle	Edelstahl
Lager	Kohle, metallimprägniert
Sonstiges
Gewicht	2 kg
EAN	4048482946122

Masszeichnungen:

Eigenschaften:

• Nassläufer-Umwälzpumpe mit Verschraubungsanschluss
• Blockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelung
• Für Warmwasserheizungen aller Systeme
• Klimaanwendungen
• Industrielle Umwälzanlagen
• Primärkreisläufe in Solar- und Geothermieanlagen
• LED-Display und Grüner-Knopf-Technologie mit einem Druckknopf für Regelungsbetrieb und einem Druckknopf zum Einstellen der Pumpe
• Besteht aus Pumpe
• Kabel mit 3-poligem Pumpenstecker und Wilo-Connector Anschluss
• Wilo-Connector
• Dichtungen
• Einbau- und Betriebsanleitung

Technische Daten:

• Serie: Varios PICO
• Modell: 15/1-8
• Aufgenommene Motorleistung (P1) pro Motor: 0,08
• Anschlussgröße: G 1
• Aufgenommene Motorleistung (P1): 75 W
• Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser Anschluss Einlassseite: 1 Zoll
• Anschluss: Außengewinde Gas zylindrisch BSPP (ISO 228-1)
• Rohraußendurchmesser Anschluss Einlassseite: 25 mm
• Anschlussmaß Pumpengehäuse: 1 Zoll
• Nenndurchmesser: 1 Zoll
• Druckstufe Flanschanschluss Einlass: PN 10
• Druckstufe Flanschanschluss Einlassseite: PN 10
• Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
• Nenndurchmesser Anschluss Auslassseite: 1 Zoll
• Rohraußendurchmesser Anschluss Auslassseite: 25 mm
• Druckstufe Flanschanschluss Auslassseite: PN 10
• Einbaulänge: 130 mm
• Max. Arbeitsdruck: 10
• Mediumtemperatur (Dauerbetrieb): -20 - 110
• Pumpenhöhe: 94 mm
• Umgebungstemperatur: -10 - 40
• Druckstufe Artikel: PN 10
• Anzahl der Phasen: 1
• Druckstufe Flansch: PN 10
• Bemessungsspannung: 230
• Nennstrom: 0,7 A
• Frequenz: 50/60 Hz
• Min. Mediumtemperatur (Dauerbetrieb): Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Serie: Varios PICO
  • Modell: 15/1-8
  • Aufgenommene Motorleistung (P1) pro Motor: 0,08
  • Anschlussgröße: G 1
  • Aufgenommene Motorleistung (P1): 75 W
  • Anschluss Einlassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
  • Nenndurchmesser Anschluss Einlassseite: 1 Zoll
  • Anschluss: Außengewinde Gas zylindrisch BSPP (ISO 228-1)
  • Rohraußendurchmesser Anschluss Einlassseite: 25 mm
  • Anschlussmaß Pumpengehäuse: 1 Zoll
  • Nenndurchmesser: 1 Zoll
  • Druckstufe Flanschanschluss Einlass: PN 10
  • Druckstufe Flanschanschluss Einlassseite: PN 10
  • Anschluss Auslassseite: Außengewinde zylindrisch BSPP (ISO 228-1)
  • Nenndurchmesser Anschluss Auslassseite: 1 Zoll
  • Rohraußendurchmesser Anschluss Auslassseite: 25 mm
  • Druckstufe Flanschanschluss Auslassseite: PN 10
  • Einbaulänge: 130 mm
  • Max. Arbeitsdruck: 10
  • Mediumtemperatur (Dauerbetrieb): -20 - 110
  • Pumpenhöhe: 94 mm
  • Umgebungstemperatur: -10 - 40
  • Druckstufe Artikel: PN 10
  • Anzahl der Phasen: 1
  • Druckstufe Flansch: PN 10
  • Bemessungsspannung: 230
  • Nennstrom: 0,7 A
  • Frequenz: 50/60 Hz
  • Min. Mediumtemperatur (Dauerbetrieb): -20 °C
  • Schutzart (IP): IPX4D
  • Max. Mediumtemperatur (Dauerbetrieb): 110 °C
  • index (EEI): 0,23
  • Max. Förderhöhe: 8,377 m
  • Volumenstrom (BEP): 2,343
  • Förderhöhe bei Volumenstrom (BEP): 48,85
  • Drehzahl: 4686
  • Anschlussspannung: 1 x 230 V
  • Werkstoff des Pumpengehäuses: Gusseisen
  • Werkstoffgüte des Pumpengehäuses: Gusseisen GG 20 (GJL-200)
  • Werkstoff des Gebläserads/Laufrads: Polypropylen (PP)
  • Werkstoffgüte: Gusseisen GG 20 (GJL-200)
  • Doppelpumpe: Nein
  • Werkstoff des Gehäuses: Gusseisen
  • Isolationsklasse nach IEC: F
  • Material des Gebläserads/Laufrads: Polypropylen (PP)
  • ZVSHK Haftungsübernahme: Ja


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Hocheffizienzpumpe Wilo-Varios PICO-STG, elektronisch geregelt. Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfester Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Heizungs- und Klimaanwendungen, sowie für Solar- und Geothermieanlagen.Serienmäßig mit:Vorwählbare Regelungsarten zur optimalen Lastanpassung: Differenzdruck constant (Δp-c), 3 vordefinierte KennlinienDifferenzdruck variabel (Δp-v), 3 vordefinierte KennlinienKonstant-Drehzahl (3 Drehzahlstufen)Externe Regelung durch iPWM GT (Heizung/Geothermie) oder iPWM ST (Solar) SignalSyn-Funktion (manueller Programmiermodus) zur Umprogrammierung der Pumpe im AustauschfallManuelle Entlüftungsfunktion zur Entlüftung des RotorraumesManueller NeustartLED Anzeige Anzeige der gewählten Regelungsart und KennlinieStatusanzeige während der Entlüftung und des manuellen NeustartsLED-Codierung während der Sync-FunktionBetriebs- und StörungsanzeigeIntegrierter MotorschutzAutomatische DeblockierfunktionElektrisches Anschlusskabel mit 3-poligem Steckeranschluss und Wilo-ConnectorPWM-AnschlussKathaphoresebeschichtetes PumpengehäuseBetriebsdatenFördermedium: Wasser, Ethylenglykol, PropylenglykolMin. Medientemperatur: -20 °CMax. Medientemperatur: 110 °CMin. Umgebungstemperatur: -10 °CMax. Umgebungstemperatur: 40 °CMaximaler Betriebsdruck: 10 barMotordatenindex (EEI): 0.23Netzanschluss: 1230 V ±10%, 50/60 HzMotornennleistung: 55 WDrehzahl min.: 2695 U/MinDrehzahl max.: 4686 U/MinLeistungsaufnahme: 1 WLeistungsaufnahme: 75 WStöraussendung: EN 61000-6-3Störfestigkeit: EN 61000-6-2Elektromagnetische Verträglichkeit: EN 61800-3Isolationsklasse: FSchutzart: IPX4DKabelverschraubung: 1 x PG11WerkstoffePumpengehäuse: GraugussLaufrad: PP-GF40Welle: EdelstahlLager: Kohle, metallimprägniertEinbaumaßeSaugseitiger Rohranschluss: G 1Druckseitiger Rohranschluss: G 1Baulänge: 130 mmBestellinformationenFabrikat: WiloGewicht netto ca.: 1.75 kgArtikelnummer: 4232742 Details: - Herstellernummer: 4232742 - Herstelltypnummer: 15/1-8
