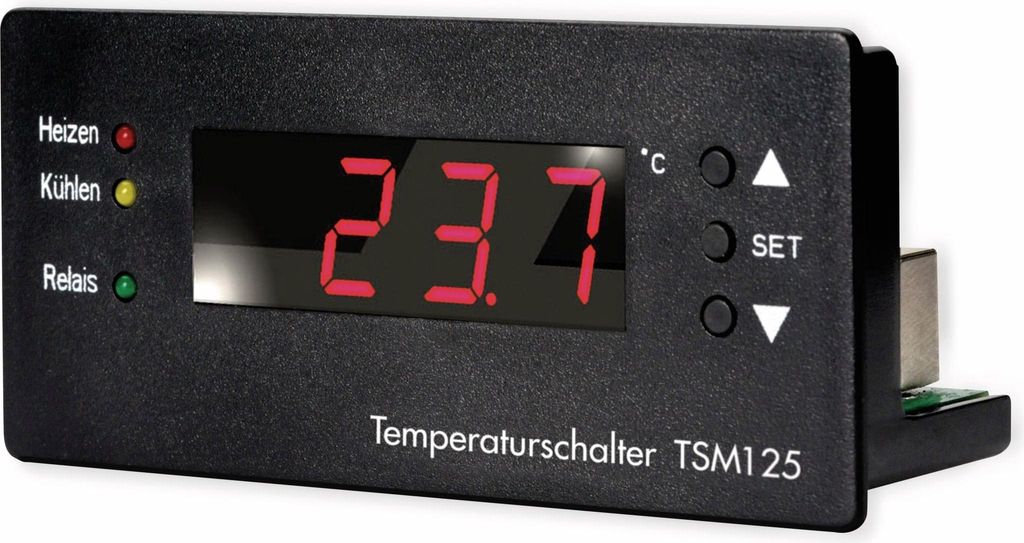

H-TRONIC Temperaturregler-Modul TSM125

Das neue Temperaturschalter-Einbaumodul TSM 125 eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturregelung im Heiz- oder Kühlbetrieb erforderlich ist. Sein externer, steckbarer Temperatursensor erfasst Messbereiche von -55 bis +125° Grad Celsius. Die Schalttemperatur wird in 0,1 Grad-Schritten eingestellt.

Eine 12,7mm große 7-Segment-Anzeige zeigt die Ein- und Ausschaltemperatur bzw. auch die aktuelle Temperatur an. Eine rote LED signalisiert zudem „Heizen“, eine gelbe „Kühlen“, eine weitere leuchtet bei eingeschaltetem Relais. Das Elektronik-Thermostat ist nicht nur übersichtlich und einfach in der Handhabung, sondern auch sicher in der Anwendung. Fühlerkurzschluss und Fühlerunterbrechung werden sofort erkannt. Das Gerät kann eigenständig eingesetzt werden, aber auch als Ersatz für e mechanische Thermostate oder für Digitalthermometer dienen.



– Schalttemperatur von -55…+125°C jetzt frei einstellbar in 0,1°C-Schritten
– Min./Max. Anzeige
– Fernmessung bis 50 Meter
– Serielle Schnittstelle
– Fühlerüberwachung auf Kurzschluss und Unterbrechung
– Relais schaltet bei Fühlerfehler ab
– Bedienungs- und überwachungsfreier Betrieb
– Einstellbar auf heizen oder kühlen
– LED-Anzeigen für Relais ein, Fühlerfehler, Heizen, Kühlen
– Datenerhalt bei Stromausfall

– Betriebsspannung: 10 – 15 V DC
– Stromaufnahme: ca. 60 mA
– Ausgang: potentialfreier Relaiskontakt 6A 250 VAC
– Messbereich: -55 bis +125,0°C
– Anzeige: 0,1°C
– Genauigkeit: bei -55 bis -10°C: +/-2°C, bei -10 bis +85°C:+/-0,5°C, bei +85 bis 125°C: +/-2°C
– Abmessungen: 101 x 47 x 35 mm
– Ausschnitt f. Frontrahmen: 97 x 43 mm

H-Tronic Temperaturschalter TSM 125 Baustein 10 - 15 V/DC Temperatur-Regelbereich (°C) -55 bis +125 °C (TSM 125)

Der Einbau-Temperaturschalter TSM125 eignet sich für alle Einsatzbereiche in denen eine Temperaturregelung im Heiz- oder Kühlbetrieb erforderlich ist. Der externe Sensor erfasst Temperaturen im Bereich von -55...+125 °C. Technische Daten: - Betriebsspannung 11...15 V- - Stromaufnahme 60 mA - potentialfreier Relaiskontakt - Schaltleistung 6 A/230 V oder 5 A/30 V- - Messbereich -55...+125 °C - Auflösung 0,1 °C - geeignet für heizen oder kühlen - Schalttemperaturen einstellbar in 0,1 °C Schritten - 12,7 mm LED-Display - 3 Status-LEDs (Heizen/Kühlen/Relais) - Erkennung von Fühlerkurzschluss und -unterbrechung - externer Fühler mit 2 m Kabel (verlängerbar bis max. 50 m) - Relais schaltet bei Fühlerfehler ab - erforderliche Einbauöffnung 96x43 mm - Maße (BxHxT): 101x47x36 mm Lieferumfang: Steuereinheit, Fühler, Anleitung.
