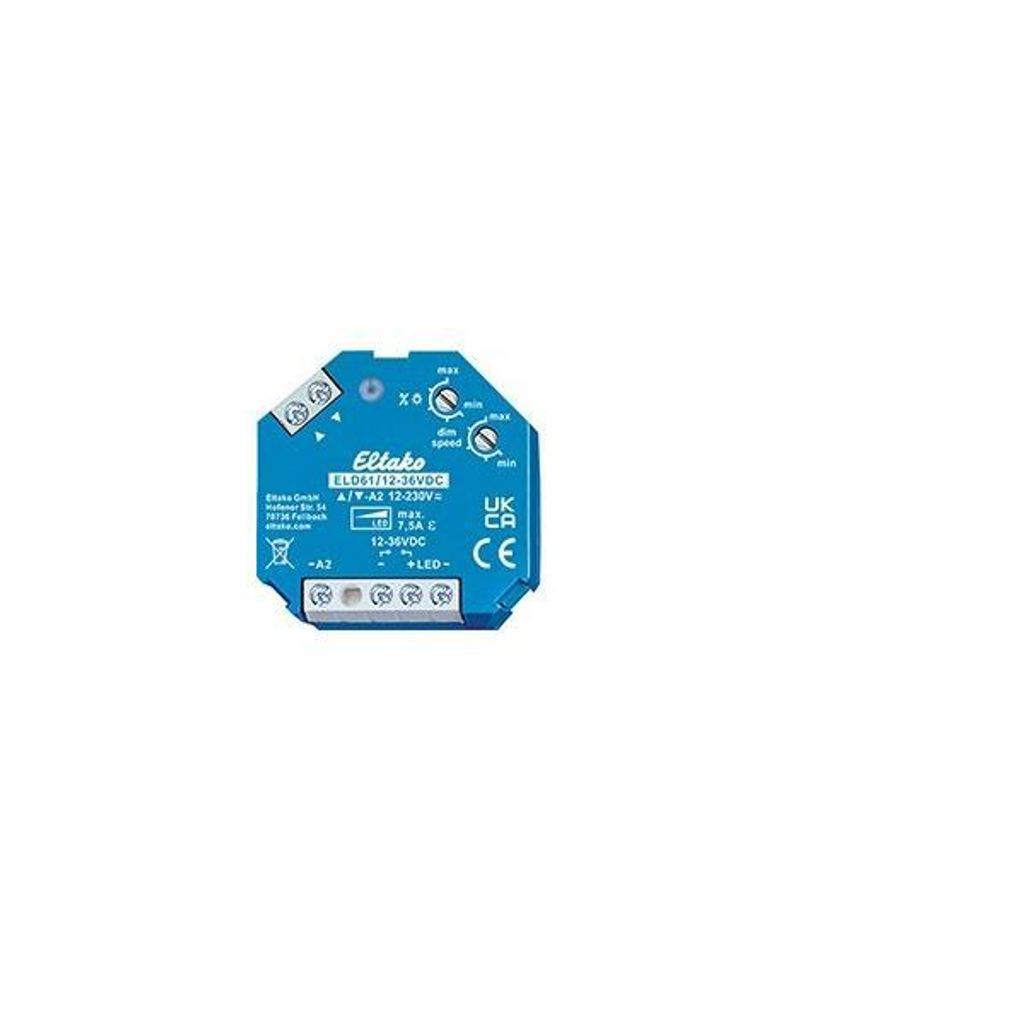

Eltako Eld61/12-36Vdc Eld61/12-36Vdc (61100865)

Eltako LED-Dimmschalter ELD61/12-36V DC

Hersteller:Eltako
Bezeichnung:LED-Dimmschalter 12-36V DC
Typ:ELD61/12-36V DC
Zusammenstellung:sonstige
Bedienungsart:Tipptaster
App-Steuerung über Bluetooth:nein
Dimmung Phasenanschnitt:nein
Dimmung Phasenabschnitt:nein
Seriendimmer:nein
Lastart:sonstige
Nebenstelleneingang:nein
Lichtwertspeicher:ja
Verwendbar mit Taste:ja
Verwendbar mit Bewegungsmelder:nein
Verwendbar mit Präsenzmelder:nein
Verwendbar mit Zeitschalter/Timer:nein
Verwendbar mit Funktaste:nein
Verwendbar mit IR-Taste:nein
Min. Helligkeit steuerbar:ja
Montageart:Unterputz
Befestigungsart:Befestigung mit Schraube
Werkstoff:Kunststoff
Werkstoffgüte:Thermoplast
Halogenfrei:ja
Oberflächenschutz:sonstige
Ausführung der Oberfläche:matt
Farbe:blau
Transparent:nein
Nennspannung:8..230 V
Steuerspannung:8..230 V
Leistungsaufnahme:0,1 W
Anschlussart:Schraubklemme
Aderquerschnitt:4 mm²
Gerätebreite:45 mm
Gerätehöhe:45 mm
Gerätetiefe:18 mm
Min. Tiefe der Gerätedose:18 mm
Kompatibel mit Apple HomeKit:nein
Kompatibel mit Google Assistant:nein
Kompatibel mit Amazon Alexa:nein
IFTTT-Unterstützung verfügbar:nein

Eltako LED-Dimmschalter ELD61/12-36V DC: weitere Details

Power MOSFET für LED-Lampen 12-36V DC bis 7,5A, Pulsweiten-Modulation PWM. Stand-by-Verlust nur 0,1 Watt. Mindesthelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Dimmschalter für R- und LED-Lasten bis 4A abhängig von den Lüftungsverhältnissen. Mit Soft-Ein und Soft-Aus zur Lampenschonung. Versorgungsspannung 12 bis 36V DC, abhängig von der angeschlossenen LED-Beleuchtung. Es ist ein impulsfestes Netzteil erforderlich. Universal-Steuerspannung 12..230V UC, galvanisch getrennt von der Versorgungsspannung. Es können entweder Richtungstaster an Pfeil oben/Pfeil unten angeschlossen werden, oder diese Anschlussklemmen werden gebrückt und es wird ein Taster als Universaltaster angeschlossen. Mit Universaltaster: Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Mit Richtungstaster: Einschalten und aufdimmen mit Pfeil oben, ausschalten und abdimmen mit Pfeil unten. Ein Doppe­limpuls mit Pfeil oben bewirkt aufdimmen bis zur vollen Helligkeit mit der eingestellten Dimmgeschwindigkeit (dimspeed). Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Die LED zeigt eine Ansteuerung durch kurzes Aufblinken an. Mit dem oberen %Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Mit dem unteren dim speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Mit Kinderzimmerschaltung (Universaltaster oder Richtungstaster Pfeil oben): Beim Einschalten mit längerer Tasterbetätigung wird nach ca. 1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Mit Schlummerschaltung (Universaltaster oder Richtungstaster Pfeil unten): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimm­zeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung.

Geliefert wird: Eltako LED-Dimmschalter 12-36V DC ELD61/12-36V DC, Verpackungseinheit: 1 Stk., EAN: 4010312109502

ELTAKO ELD61/12-36VDC ELD61/12-36VDC (61100865)

Der Dimmschalter ist in der Frabe blau matt und er wird durch einen Drehknopf bedient. Dieser LED-Dimmschalter ist für LED-Lampen bis 4 A geeignet. Im Stand-by-Modus verbracuht er nur 01 W. Bei diesem Dimmschalter kann man die Mindesthelligkeit die Dimmgeschwindigkeit die Kinderzimmerschaltung und die Schlummerschaltung einstellen. Je nach angeschlossener LED-Beleuchtung beträgt die Versorgungsspannung des DImmschalters 12 - 36V. Der LED-Dimmerschalter braucht ein impulsfestes Netzteil. Der Schalter wird Unterputzmontiert und wird durch eine Schraubbefestigung befestigt.
