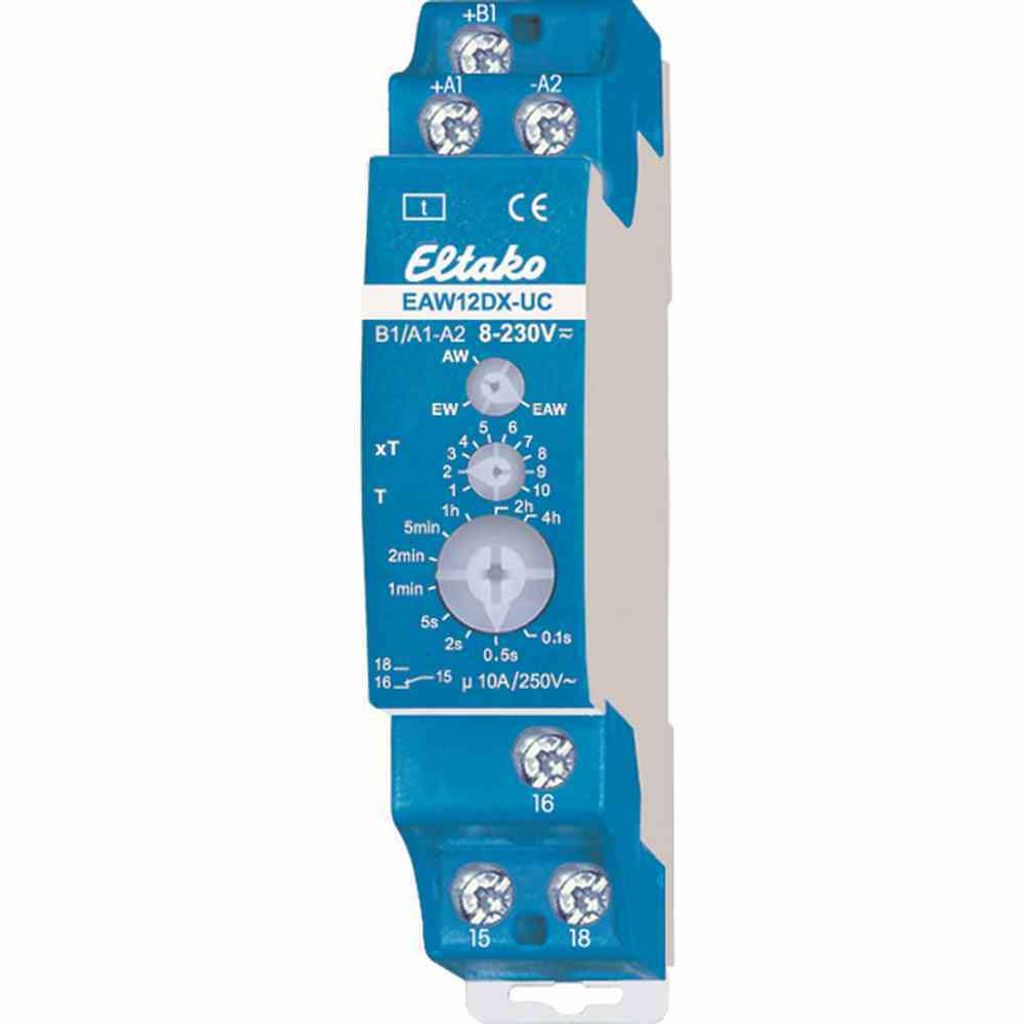

Eltako Zeitrelais EAW12DX-UC
Hersteller:Eltako
Bezeichnung:Zeitrelais
Typ:EAW12DX-UC
Betätigungsart:analog mit Multifunktion
Funktion:Einschalt-/Ausschaltwischrelais
1. Zeitbereich Einheit:Minuten/Stunden
1. Zeitbereich:0,1..40
Montageart:DIN-Schiene
Breite in Teilungseinheiten:1
Einbauhöhe:58 mm
Anzahl der Umschalter:1
Steuerspannung 1:12..230 V
Steuerspannungsart 1:AC/DC
Frequenz der Steuerspannung 1:50 Hz
Versorgungsspannung:8..230 V
Spannungsart der Versorgungsspannung:AC/DC
Schaltleistung Glühlampen:2000 W
Schaltleistung Leuchtstofflampen DUO:1000 VA
Schaltleistung Leuchtstofflampen parallel:500 VA
Schaltleistung Leuchtstofflampen induktiv:1000 VA
Eltako Zeitrelais EAW12DX-UC: weitere Details
Einschalt- und Ausschaltwischer, 1 Wechsler potenzialfrei 10A/250V AC, 230V-LED-Lampen bis 200W, Glühlampen 2000W*. Stand-by-Verlust nur 0,02-0,4 Watt. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Es kann mit einem Drehschalter auf die Funktionen Einschaltwischer (EW), Ausschaltwischer (AW) oder Einschalt- und Ausschaltwischer (EAW) gestellt werden. Mit der patentierten Eltako-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Zeitbereich 0,1 Sekunden bis 40 Stunden. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Die Leuchtdiode unter dem großen Drehschalter informiert während des Zeitablaufes über die Kontaktstellung. Sie ist aus, solange der Arbeitskontakt 15-18 offen ist (15-16 geschlossen) und leuchtet ständig, solange der Arbeitskontakt 15-18 geschlossen (15-16 offen) ist. Die Zeitbasis T wird mit dem rastenden Drehschalter T eingestellt. Als Basiswerte stehen 0,1 Sekunde, 0,5 Sekunden, 2 Sekunden, 5 Sekunden, 1 Minute, 2 Minuten, 5 Minuten, 1 Stunde, 2 Stunden und 4 Stunden zur Wahl. Die Gesamtzeit ergibt sich aus der Zeitbasis multipliziert mit dem Multiplikator. Der Multiplikator xT wird mit dem rastenden Drehschalter xT eingestellt und liegt zwischen 1 und 10. Somit lassen sich Zeiten zwischen 0,1 Sekunde (Zeitbasis 0,1 Sekunde und Multiplikator1) und 40 Stunden (Zeitbasis 4 Stunden und Multiplikator 10) einstellen. * Die maximale Last kann ab einer Verzögerungs- oder Taktzeit von 5 Minuten genutzt werden.
Geliefert wird: Eltako Zeitrelais EAW12DX-UC, Verpackungseinheit: 1 Stk., EAN: 4010312603123
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Zeitrelais EAW12DX-UC Betätigungsart analog mit Multifunktion, Funktion Einschalt-/Ausschaltwischrelais, 1. Zeitbereich Einheit Minuten/Stunden, 1. Zeitbereich 0,1 ... 40, Montageart DIN-Schiene, Breite in Teilungseinheiten 1, Einbauhöhe 58mm, Anzahl der Schließer 0, Anzahl der Öffner 0, Anzahl der Umschalter 1, Steuerspannung 1 8 ... 230V, Steuerspannungsart 1 AC/DC, Frequenz der Steuerspannung 1 50 ... 50Hz, Versorgungsspannung 8 ... 230V, Spannungsart der Versorgungsspannung AC/DC, Schaltleistung Glühlampen 2000W, Schaltleistung Leuchtstofflampen DUO 1000VA, Schaltleistung Leuchtstofflampen parallel 500VA, Schaltleistung Leuchtstofflampen induktiv 1000VA, Analog einstellbares Zeitrelais. Stand-by-Verlust nur 0,02 - 0,4 Watt. Dieses analog einstellbare Zeitrelais ist baugleich wie das Multifunktions-Zeitrelais, hat jedoch nur eine Funktion. Bei der Type EAW12DX-UC kann mit einem Drehschalter auf die Funktionen Einschaltwischer (EW), Ausschaltwischer (AW) oder Einschalt- und Ausschaltwischer (EAW) gestellt werden. Hierzu einfach den N-Leiter an die Klemme (N) und L an 15 (L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verbrauch von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Zeitbereich 0,1 Sekunden bis 40 Stunden. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten
Eltako Electronics Zeitrelais EAW12DX-UC Ein-/Ausschalt/Wisch-Relais (23001702)
