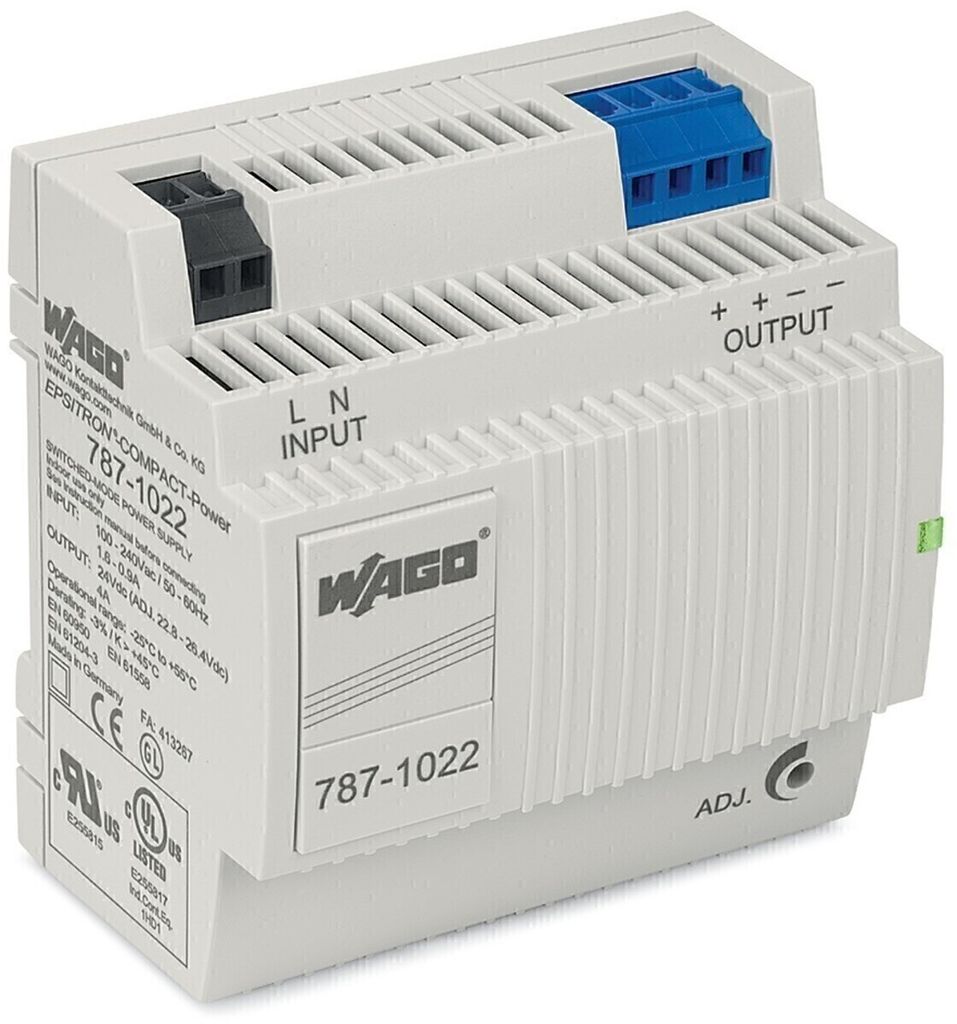

WAGO 787-1022 - 96 W - 85 - 264 V - 44 - 66 Hz - 1.6 A - Passiv - 15 ms

WAGO GmbH & Co. KG Stromversorgung 787-1022

Hersteller:WAGO GmbH & Co. KG
Bezeichnung:Stromversorgung 24V 4A primär getakt
Typ:787-1022
Spannungsart der Versorgungsspannung:AC/DC
1. Ausgangsspannung:22,8..26,4 V
Max. Ausgangsstrom 1:4 A
Ausgangsspannung einstellbar:ja
Nennwert Ausgangsspannung 1:24 V
Nennwert Ausgangsstrom 1:4 A
Kurzschlussfest:ja
Bemessungsversorgungsspannung bei AC 50 Hz:85..264 V
Bemessungsversorgungsspannung bei AC 60 Hz:85..264 V
Bemessungsversorgungsspannung bei DC:120..300 V
Ausgangsspannung geregelt:ja
Leistungsabgabe:96 W
Stabilisiert:ja
Ausführung des elektrischen Anschlusses:Federzuganschluss
Tragschienenmontage möglich:ja
Wandmontage möglich:nein
Geeignet für Reiheneinbau:ja
Breite in Teilungseinheiten:5
Direktmontage möglich:nein
Breite:90 mm
Höhe:89 mm
Tiefe:89 mm
Geeignet für Sicherheitsfunktionen:nein
Schutzart (IP):IP20

WAGO GmbH & Co. KG Stromversorgung 787-1022: weitere Details

Primär getaktete Stromversorgung Compact 1-phasig Ausgangsspannung DC 24 V Ausgangsstrom 4 A

Geliefert wird: WAGO GmbH & Co. KG Stromversorgung 24V 4A primär getakt 787-1022, Verpackungseinheit: 1 Stk., EAN: 4050821297581

Gesamtleistung:

96 W

AC Eingangsspannung:

85 - 264 V

AC Eingangsfrequenz:

44 - 66 Hz

Eingangsstrom:

1.6 A

Leistungsfaktorkorrekturfilter (PFC):

Passiv

Haltezeit:

15 ms

Effizienz:

88%

Energieschutzeigenschaften:

Überspannung, Kurzschluß

AWG Drahtstärke (mind.):

12

Drahtstärke AWG (max.):

28

Mittlere Betriebsdauer zwischen Ausfällen (MTBF):

500000 h

Produktfarbe:

Grau

Kühlung:

Passiv

Betriebstemperatur:

-25 - 60 °C

Temperaturbereich bei Lagerung:

-25 - 80 °C

Relative Luftfeuchtigkeit in Betrieb:

5 - 96%

:

EN 60950-1; EN 61204-3; UL 60950-1; UL 508; DNV GL

Breite:

90 mm

Tiefe:

59 mm

Höhe:

89 mm

Gewicht:

310 g

Ursprungsland:

Deutschland

WAGO EPSITRON compact Netzteil Hutschiene 90 x 89,5 x 54 mm Das WAGO EPSITRON compact Netzteil ist eine primär getaktete Stromversorgung für den Einbau in Verteilungen. Die 1-phasige Ausführung mit galvanisch getrennter Ausgangsspannung eignet sich für Installationsverteiler und Systemverteiler. Eigenschaften: - Primär getaktete Stromversorgung - Selbstkühlung - Parallelschaltbar und reihenschaltbar - Galvanisch getrennte Ausgangsspannung - Für Einbau in Verteilungen - Hutschienenmontage - Stufenprofil für Installationsverteiler oder Systemverteiler - Vorbereitet für Geräte und Anlagen der Schutzklasse II Technische Daten: - Eingangsnennspannung: 100-240 V AC - Ausgangsnennspannung: 24 V DC - Ausgangsspannung: 22,8-26,4 V - Max. Ausgangsstrom: 4 A - Max. Ausgangsleistung: 96 W - Bemessungsversorgungsspannung AC 50 Hz: 85-264 V - Bemessungsversorgungsspannung DC: 120-300 V - Elektrischer Anschluss: Federzuganschluss - Schutzart: IP20 - Breite: 90 mm - Höhe: 89,5 mm - Tiefe: 54 mm - Teilungseinheiten: 5 Lieferumfang: - - 1 × WAGO EPSITRON compact Netzteil Hutschiene 90 x 89,5 x 54 mm

Eigenschaften: Primär getaktete Stromversorgungen EPSITRON® COMPACT Power; Ausgangsspannung DC 24 V; 4 A Hinweise: Primär getaktete Stromversorgung Vorbereitet für Geräte und Anlagen der Schutzklasse II Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage Stufenprofil, optimal für Installationsverteiler oder Systemverteiler Parallelschaltbar, reihenschaltbar Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 60950-1/UL 60950 Umgebungstemperatur:-25 °C … +60 °C (UL: -25 °C … +55 °C); Anlauf bei -40 °C typgeprüft Empfohlene Vorsicherung:Leitungsschutzschalter 10 A, 16 A, Charakteristik B, Cfür DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich WA7871022

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromversorgung 24V 4A primär getakt 787-1022 Spannungsart der Versorgungsspannung AC/DC, 1. Ausgangsspannung 22,8 ... 26,4V, Max. Ausgangsstrom 1 4A, Ausgangsspannung einstellbar, Nennwert Ausgangsspannung 1 24V, Nennwert Ausgangsstrom 1 4A, Kurzschlussfest, Bemessungsversorgungsspannung bei AC 50 Hz 85 ... 164V, Bemessungsversorgungsspannung bei AC 60 Hz 85 ... 264V, Bemessungsversorgungsspannung bei DC 120 ... 373V, Ausgangsspannung geregelt, Stabilisiert, Ausführung des elektrischen Anschlusses Federzuganschluss, Tragschienenmontage möglich, Breite in Teilungseinheiten 5, Breite 90mm, Höhe 59mm, Tiefe 89mm, Schutzart (IP) IP20, Primär getaktete Stromversorgung Compact 1-phasig Ausgangsspannung DC 24 V Ausgangsstrom 4 A

Primär getaktete Stromversorgung; Compact; 1-phasig; Ausgangsspannung DC 24 V; Ausgangsstrom 4 A br br b Merkmale: /b ul li Primär getaktete Stromversorgung /li li Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage /li li Stufenprofil, optimal für Installationsverteiler oder Systemverteiler /li li Überkopfeinbau mit Derating zulässig /li li Parallelschaltbar, reihenschaltbar /li li Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 61010-2-201/UL 60950-1; PELV gemäß EN 60204 /li /ul
