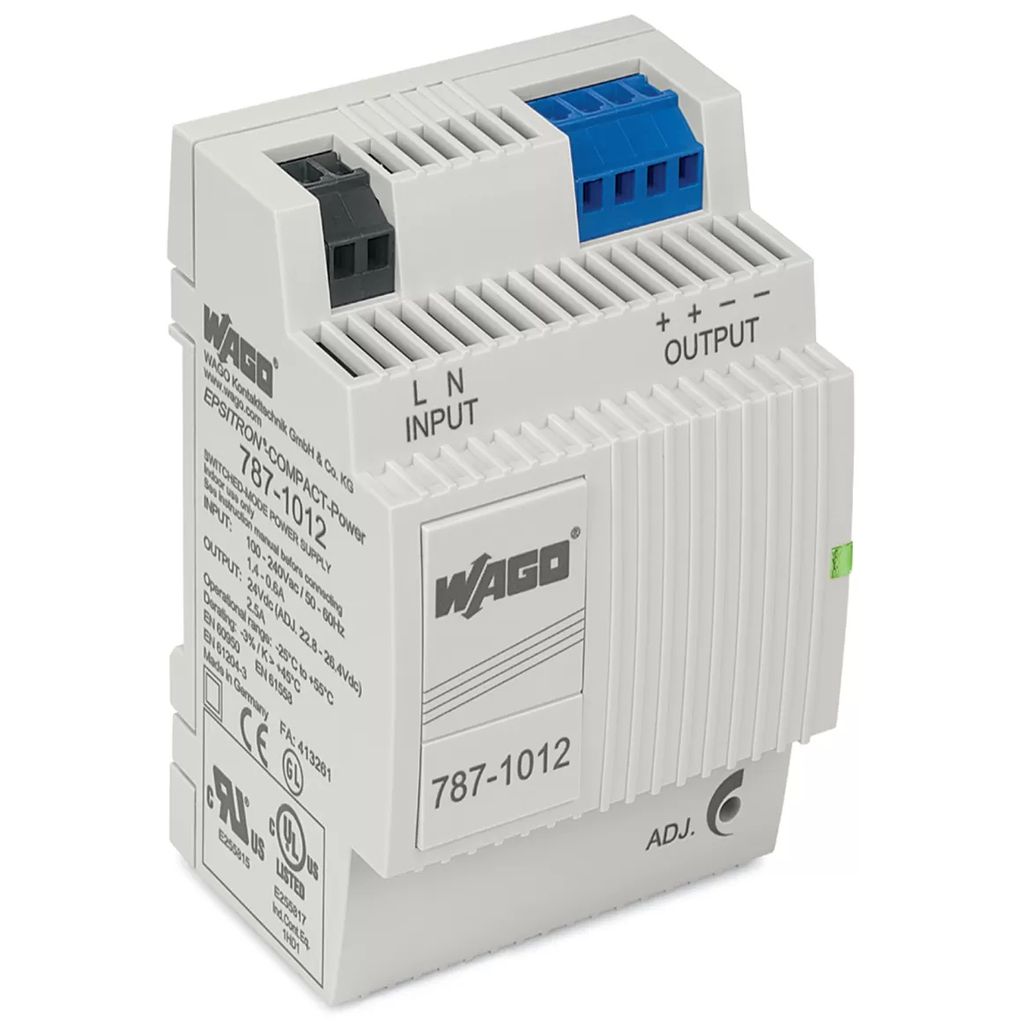

WAGO GmbH & Co. KG Stromversorgung 787-1012
Hersteller:WAGO GmbH & Co. KG
Bezeichnung:Stromversorgung 24V 2,5A primär geta
Typ:787-1012
Spannungsart der Versorgungsspannung:AC/DC
1. Ausgangsspannung:22,8..26,4 V
Max. Ausgangsstrom 1:2,5 A
Ausgangsspannung einstellbar:ja
Nennwert Ausgangsspannung 1:24 V
Nennwert Ausgangsstrom 1:2,5 A
Kurzschlussfest:ja
Bemessungsversorgungsspannung bei AC 50 Hz:85..264 V
Bemessungsversorgungsspannung bei AC 60 Hz:85..264 V
Bemessungsversorgungsspannung bei DC:120..300 V
Ausgangsspannung geregelt:ja
Leistungsabgabe:60 W
Stabilisiert:ja
Ausführung des elektrischen Anschlusses:Federzuganschluss
Tragschienenmontage möglich:ja
Wandmontage möglich:nein
Geeignet für Reiheneinbau:ja
Breite in Teilungseinheiten:4
Direktmontage möglich:nein
Breite:72 mm
Höhe:89 mm
Tiefe:89 mm
Geeignet für Sicherheitsfunktionen:nein
Schutzart (IP):IP20
WAGO GmbH & Co. KG Stromversorgung 787-1012: weitere Details
Primär getaktete Stromversorgung Compact 1-phasig Ausgangsspannung DC 24 V Ausgangsstrom 2,5 A
Geliefert wird: WAGO GmbH & Co. KG Stromversorgung 24V 2,5A primär geta 787-1012, Verpackungseinheit: 1 Stk., EAN: 4050821297598
- Gesamtleistung:
- 60 W
- AC Eingangsspannung:
- 85 - 264 V
- AC Eingangsfrequenz:
- 44 - 66 Hz
- Eingangsstrom:
- 1.4 A
- Leistungsfaktorkorrekturfilter (PFC):
- Passiv
- Haltezeit:
- 10 ms
- Effizienz:
- 88%
- Energieschutzeigenschaften:
- Überspannung, Kurzschluß
- AWG Drahtstärke (mind.):
- 12
- Drahtstärke AWG (max.):
- 28
- Mittlere Betriebsdauer zwischen Ausfällen (MTBF):
- 500000 h
- Produktfarbe:
- Grau
- Kühlung:
- Passiv
- Betriebstemperatur:
- -25 - 60 °C
- Temperaturbereich bei Lagerung:
- -25 - 80 °C
- Relative Luftfeuchtigkeit in Betrieb:
- 5 - 96%
- :
- EN 60950-1; EN 61204-3; UL 60950-1; UL 508; DNV GL
- Breite:
- 72 mm
- Tiefe:
- 59 mm
- Höhe:
- 89 mm
- Gewicht:
- 255 g
- Ursprungsland:
- Deutschland
Eigenschaften:
Primär getaktete Stromversorgungen EPSITRON® COMPACT Power; Ausgangsspannung DC 24 V; 2,5 A
Hinweise:
Primär getaktete Stromversorgung
Vorbereitet für Geräte und Anlagen der Schutzklasse II
Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage
Stufenprofil, optimal für Installationsverteiler oder Systemverteiler
Parallelschaltbar, reihenschaltbar
Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 60950-1/UL 60950-1
Umgebungstemperatur:-25 °C … +60 °C (UL: -25 °C … +55 °C); Anlauf bei -40 °C typgeprüft
Empfohlene Vorsicherung:Leitungsschutzschalter 10 A, 16 A, Charakteristik B, Cfür DC-Eingangsspannung ist eine externe DC-Sicherung erforderlich
- primär getaktete Stromversorgung
- leerlauf- und kurzschlussfest
- LED-Statusanzeige
- einstellbare Ausgangsspannung
- Reiheneinbaugerät
- Eingang AC 85-264V, DC 120-373V
- Ausgang DC 24V/2,5A, einstellbar DC 22,8-26,4V

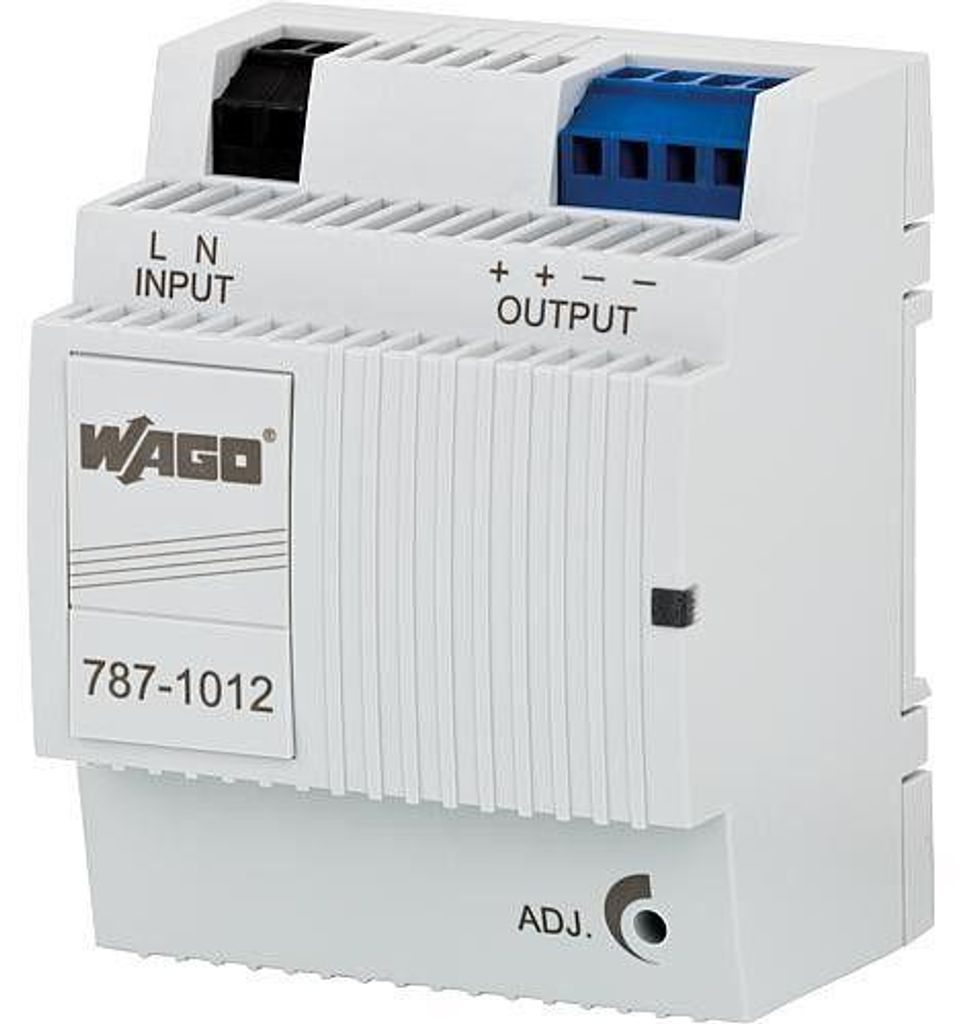

WAGO EPSITRON compact Netzteil 72 x 89,5 x 54 mm Das WAGO EPSITRON compact Netzteil ist eine primär getaktete Stromversorgung für den Einbau in Verteilungen. Es wird auf der Hutschiene montiert und ist für Installationsverteiler oder Systemverteiler ausgelegt. Die galvanisch getrennte Ausgangsspannung nach SELV unterstützt den Einsatz in Geräten und Anlagen der Schutzklasse II. Eigenschaften: - 1-phasige Stromversorgung - Primär getaktete Ausführung - Selbstkühlung - Parallelschaltbar und reihenschaltbar - Galvanisch getrennte Ausgangsspannung - Für Hutschienenmontage - Stufenprofil für Installationsverteiler oder Systemverteiler - Federzuganschluss Technische Daten: - Eingangsnennspannung: 100-240 V AC - Bemessungsversorgungsspannung AC 50 Hz: 85-264 V - Bemessungsversorgungsspannung DC: 120-300 V - Ausgangsnennspannung: 24 V DC - Ausgangsspannung: 22,8-26,4 V - Max. Ausgangsstrom: 2,5 A - Max. Ausgangsleistung: 60 W - Schutzart: IP20 - Breite: 72 mm - Höhe: 89,5 mm - Tiefe: 54 mm - Breite in Teilungseinheiten: 4
Lieferumfang:
- - 1 × WAGO EPSITRON compact Netzteil 72 x 89,5 x 54 mm
Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Stromversorgung 24V 2,5A primär geta 787-1012 Spannungsart der Versorgungsspannung AC/DC, 1. Ausgangsspannung 22,8 ... 26,4V, Max. Ausgangsstrom 1 2,5A, Ausgangsspannung einstellbar, Nennwert Ausgangsspannung 1 24V, Nennwert Ausgangsstrom 1 2,5A, Kurzschlussfest, Bemessungsversorgungsspannung bei AC 50 Hz 85 ... 264V, Bemessungsversorgungsspannung bei AC 60 Hz 85 ... 264V, Bemessungsversorgungsspannung bei DC 120 ... 373V, Ausgangsspannung geregelt, Stabilisiert, Ausführung des elektrischen Anschlusses Federzuganschluss, Tragschienenmontage möglich, Breite in Teilungseinheiten 4, Breite 72mm, Höhe 59mm, Tiefe 89mm, Schutzart (IP) IP20, Primär getaktete Stromversorgung Compact 1-phasig Ausgangsspannung DC 24 V Ausgangsstrom 2,5 A
Primär getaktete Stromversorgung Compact 1-phasig Ausgangsspannung DC 24 V Ausgangsstrom 2,5 A
Primär getaktete Stromversorgung; Compact; 1-phasig; Ausgangsspannung DC 24 V; Ausgangsstrom 2,5 A br br b Merkmale: /b ul li Primär getaktete Stromversorgung /li li Selbstkühlung durch natürliche Konvektion bei horizontaler Einbaulage /li li Stufenprofil, optimal für Installationsverteiler oder Systemverteiler /li li Überkopfeinbau mit Derating zulässig /li li Parallelschaltbar, reihenschaltbar /li li Galvanisch getrennte Ausgangsspannung (SELV) gemäß EN 61010-2-201/UL 60950-1; PELV gemäß EN 60204 /li /ul
