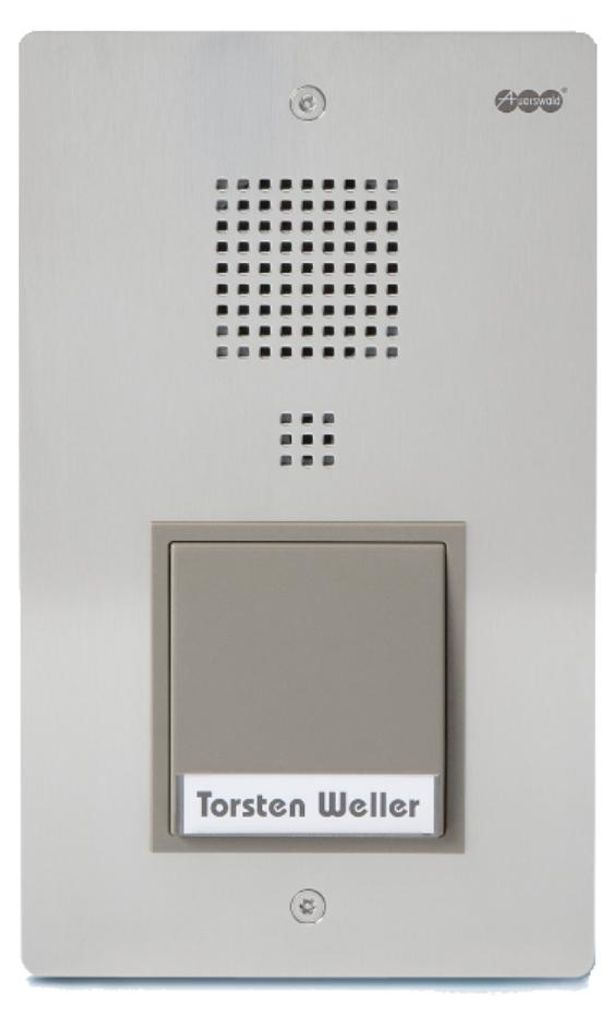

Auerswald TFS-Dialog 301

Das Edelstahl-Türsprechsystem von Auerswald setzt neue Designakzente an Ihrer Tür. Großflächige Taster mit integrierter, Strom sparender LED-Beleuchtung führen den Besucher sicher zum gewünschten Ziel. Eine bereits vorhandene Auerswald-Installation kann auf einfachste Weise auf das TFS-Dialog 300 umgerüstet und so auf den neuesten Stand der Technik mit hervorragender Tonqualität gebracht werden. Das Türsprechsystem wird einfach auf die vorhandene Unterputzdose geschraubt. Für Neuinstallationen wird eine passende Unterputzdose mitgeliefert.
Das System ist ideal für Telefonanlagen ohne separate Türsprechschnittstelle, da es direkt an einen freien analogen Nebenstellenport der Anlage angeschlossen wird. Mit Betätigen eines Klingeltasters verhält sich das Türsprechsystem wie ein Nebenstellentelefon und wählt eine zuvor programmierte Rufnummer – eine andere Nebenstelle, eine Gruppe oder sogar eine externes Rufziel. Gleichzeitig mit diesem "Türruf" kann auch ein Schaltvorgang ausgelöst werden, der dann – ganz klassisch – z. B. die Türklingel oder das Treppenhauslicht ansteuert.
Möchten Sie mit Betätigung einer (Klingel)taste gleichzeitig Leuchten einschalten oder Ihre vorhandene Türklingel ansteuern, dann benötigen Sie zusätzliche Schaltkontakte. Auerswald bietet als exklusive Lösung für das TFS-Dialog 300 a/b-Schaltmodule, die einfach an beliebiger Stelle auf die Signalleitung zwischen Türsprechsystem und Telefonanlage geschaltet werden und bei Betätigung einer Taste den Schaltvorgang auslösen.
Sechs dieser a/b-Schaltmodule können an einer Türstation TFS-Dialog 300 eingesetzt werden, und trotzdem ist nur eine einzige, zweiadrige Leitung erforderlich. Jede Taste der Türstation kann bei frei wählbarer Zuordnung ein oder mehrere Schaltmodule steuern. Die Module passen problemlos in z. B. vorhandene Unterputzdosen.

Türsprechstelle in Unterputzausführung mit 1 Klingeltaster

Grundeigenschaften- Höhe: 227 mm- Breite: 136 mm- Tiefe: 39 mm- Gewicht: 685 g
Technische Beschreibung- Frontplatte aus gebürstetem Edelstahl- Lichtfarbe von kalt-weiß bis warm-gelb einstellbar- Strom sparende, verschleißfreie LED-Beleuchtung- Betrieb am analogen Nebenstellenanschluss der TK-Anlage- 1 Klingeltaster- Programmierung der Rufnummer und Grundfunktion über Telefon- Zwei Empfindlichkeitspegel für laute und leise Umgebungen- Verschleißfreie Schaltkontakte für Türöffner, Klingel und Licht (Klingeltrafo erforderlich)- Zusätzliche Schaltmöglichkeiten durch optionale a/b-Schaltmodule
Technische Daten- a/b-Nebenstellenanschluss- MFV Tonwahlverfahren- Betriebsspannung aus a/b-Port der Telefonanlage: 16–60 V DC- Betriebsspannung aus Klingeltrafo (optional für Ausgänge und LED-Beleuchtung): 8–18 V AC, 40 mA- Schleifenstrom: <1 mA / 20–60 mA, betriebsartabhängig- Kontaktbelastbarkeit Türöffner: 18 V AC / 40 V DC, 2 A- Kontaktbelastbarkeit Klingelausgang und Treppenlicht: 18 V AC / 40 V DC, 0,5 A- Lautsprecher: ø 50 mm- Temperaturbereich: -20°C bis +50°C- Abmessungen Unterputzkasten (BHT): 118/202/45 mm
Lieferumfang- 1 Edelstahl-Türsprechstelle- 1 Unterputz-Montagekasten- 1 Satz Montagematerial (Dübel, Schrauben)- 1 Anschluss- und Bedienanleitung


Kompatibilität

Funkfrequenz:

0.02 - 0.05 MHz

Freisprecheinrichtung:

Ja

Maximaler Arbeitsabstand:

200 m

Abmessungen (BxTxH):

45 x 35 x 10 mm

Gewicht:

685 g

Gleichspannungseingang:

19–60 V DC

Türsprechstelle in Unterputzausführung mit 1 Klingeltaster
> Produkttyp
- Türsprechstelle
- ear-Kategorie (ElektroG): relevant, Kategorie 5: Kleingeräte < 50 cm (alle Seiten), Kleingeräte B2C

>
- WEEE: 86437416

> Grundeigenschaften
- Höhe: 227 mm
- Länge/Tiefe: 39 mm
- Breite: 136 mm
- Gewicht: 685 g

> Lieferumfang
- 1 Edelstahl-Türsprechstelle
- 1 Unterputz-Montagekasten
- 1 Satz Montagematerial (Dübel, Schrauben)
- 1 Anschluss- und Bedienanleitung

Türsprechstelle in Unterputzausführung mit 1 Klingeltaster

Technische Beschreibung:

• Frontplatte aus gebürstetem Edelstahl - Lichtfarbe von kalt-weiß bis warm-gelb einstellbar - Strom sparende, verschleißfreie LED-Beleuchtung - Betrieb am analogen Nebenstellenanschluss der TK-Anlage - 1 Klingeltaster - Programmierung der Rufnummer und Grundfunktion über Telefon - Zwei Empfindlichkeitspegel für laute und leise Umgebungen - Verschleißfreie Schaltkontakte für Türöffner, Klingel und Licht (Klingeltrafo erforderlich) - Zusätzliche Schaltmöglichkeiten durch optionale a/b-Schaltmodule
• Technische Daten - a/b-Nebenstellenanschluss - MFV Tonwahlverfahren - Betriebsspannung aus a/b-Port der Telefonanlage: 16–60 V DC - Betriebsspannung aus Klingeltrafo (optional für Ausgänge und LED-Beleuchtung): 8–18 V AC, 40 mA - Schleifenstrom: <1 mA / 20–60 mA, betriebsartabhängig - Kontaktbelastbarkeit Türöffner: 18 V AC / 40 V DC, 2 A - Kontaktbelastbarkeit Klingelausgang und Treppenlicht: 18 V AC / 40 V DC, 0,5 A - Lautsprecher: ø 50 mm - Temperaturbereich: -20°C bis +50°C - Abmessungen Unterputzkasten (BHT): 118/202/45 mm

Lieferumfang:

• 1 Edelstahl-Türsprechstelle
• 1 Unterputz-Montagekasten
• 1 Satz Montagematerial (Dübel, Schrauben)
• 1 Anschluss- und Bedienanleitung

Das AUERSWALD TFS-Dialog 301 ist ein Türsprechsystem mit einem Taster.

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Türfreisprechsystem TFS-Dialog 301 Ausführung sprechen/klingeln, Installationstechnik sonstige, Farbe Edelstahl, Anzahl der Klingeltasten 1, Breite 136mm, Höhe 227mm, Tiefe 39mm, Betrieb am analogen Nebenstellenanschluss einer Telefonanlage von Auerswald und anderer Hersteller 1bis 4 Klingeltaster (TFS-Dialog 301,... 302,... 303,... 304), wahlweise auch z. B. als Lichttaster verwendbar Programmierung der Rufnummern und Grundfunktionen über Telefon Zwei Empfindlichkeitspegel für laute und leise Umgebungen Verschleißreie Schaltkontakte für Türöffner, Klingel und Licht (Klingeltrafo erforderlich) Strom sparende, verschleißfreie LED-Beleuchtung, stufenlos einstellbarer Farbton (kalt-weiß bis warm-gelb) Zusätzliche Schaltmöglichkeiten durch optionale a/b-Schaltmodule
