Fräsmaschine Gbf 550

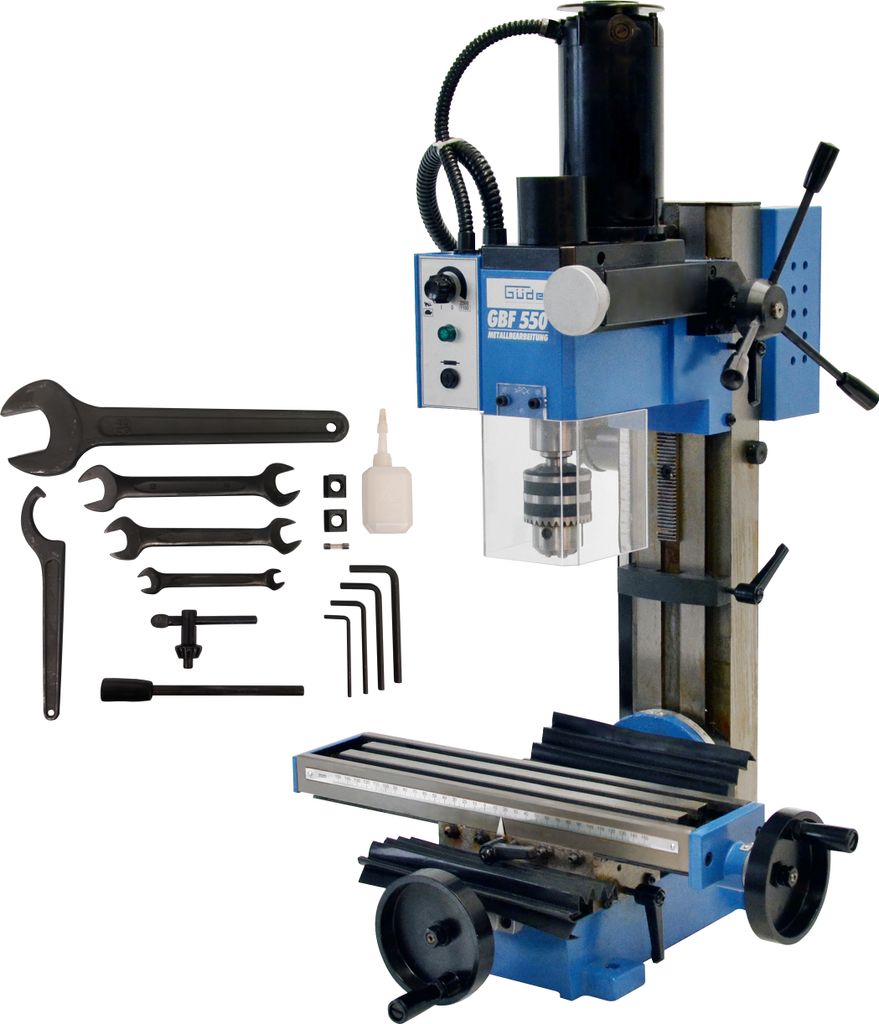

GÜDE Mini Bohr- Fräsmaschine GBF 550

Die GÜDE Mini Bohr- Fräsmaschine GBF 550 ist eine präzise Fräsmaschine für die Metall- und Kunstoffbearbeitung für Heimwerker und Werkstatt.

Sie zeichnet folgende Merkmale aus:

• neigbarer Bohrkopf +/ - 45°
• Kreuztisch und Maschinenkopf mit Schwalbenschwanzführung
• Kreuztisch mit 3 Nuten
• Handräder mit verstellbaren Skalenringen
• Spanschutz
• Feinjustierung zum Bohren und Fräsen

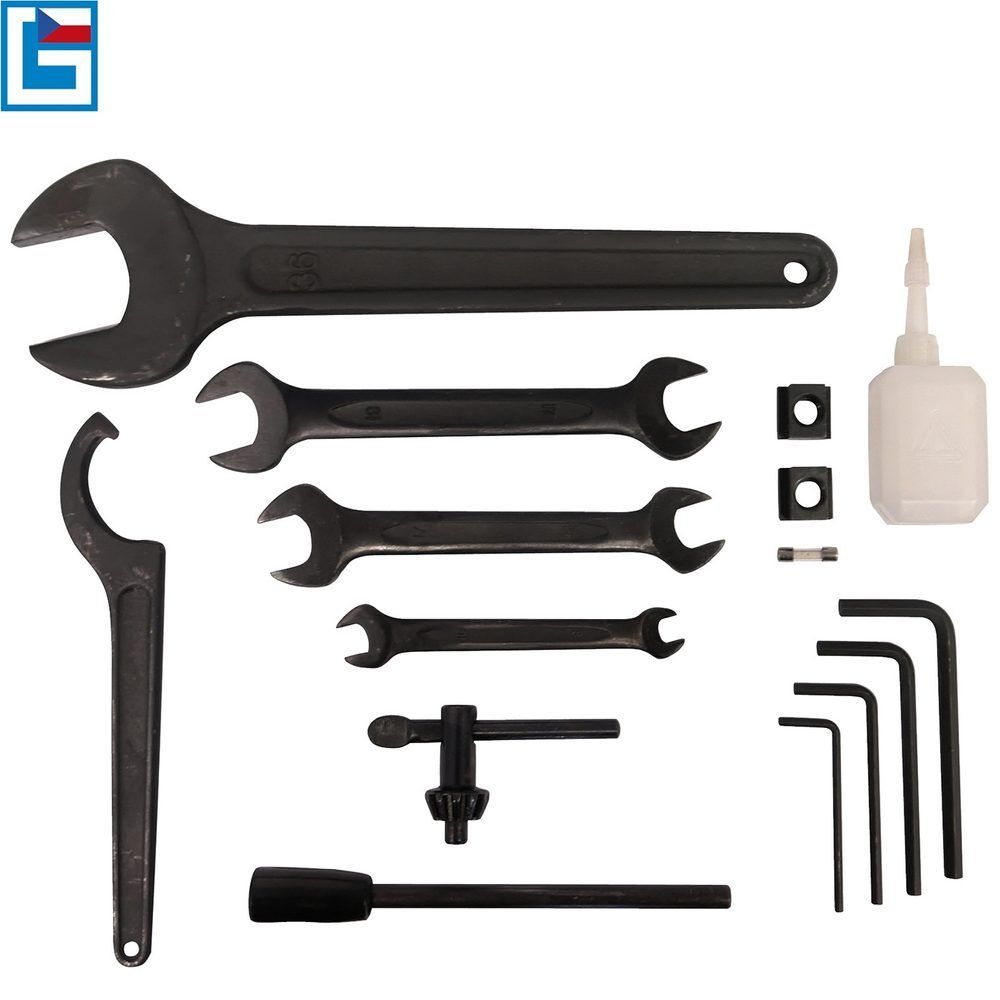

Ausstattung:

• Bohr- Fräsmaschine
• Zahnkranzbohrfutter
• Bohrfutterschlüssel
• Gabelschlüssel
• Hakenschlüssel
• Kunststoff- Ölbehälter
• Fixierstift zur Spindelarretierung
• Nutensteine
• Sechskantschlüssel
• Ersatzsicherung

• Anschluss / Frequenz: 230 V50 Hz
• Schutzart: IP 20
• Schutzklasse: I
• max. Leistung: 350 W P1
• max. Bohrdurchmesser: 13 mm
• Planfräsen: 30 mm
• Schaftfräsen: 16 mm
• Morsekegel in der Spindel: MK 3
• Rundlaufgenauigkeit der Frässpindel: 0,02 - 0,04 mm
• Maschinenkopf neigbar: -45°/+45°
• max. Distanz Spindel-Tisch: 220 mm
• Ausladung: 167 mm
• Spindeldrehzahlen - Stufe1 / Stufe2: 0 - 1100 min-1 / 0-2500 min-1
• Tischgrösse (L x B): 390 mm x 92 mm
• Max. Tischverstellung y: 100 mm
• Max. Tischverstellung x: 250 mm
• Max. Spindelhub: 220 mm
• Lärmwertangabe: L_WA 82 dB
• Gewicht netto / brutto: ca. 49,2 kg / 56 kg
• Maße (L x B x H): 520 x 510 x 760 mm

Die Säulenbohrmaschine GSB 20 LASER/500W besticht durch ihren integrierten Laser und die einfache Handhabung. Dies ist durch den +/- 45° neigbaren und stufenlos höhenverstellbaren Bohrtisch problemlos umsetzbar. Der Ein-/Ausschalter schützt mit seinem Nullspannungsauslöser vor einem unbeabsichtigten Wiederanlauf.

Ausstattung:

• Keilriemenantrieb, Drehzahleinstellung durch Stufen-Riemenscheibe
• Keilriemenspannsystem
• Kugelgelagerte Bohrspindel
• Bohrfutterkegel B16
• Bohrtischgröße 210 x 210 mm
• Bohrtisch höhenverstellbar, +/- 45° neigbar
• Bohrtisch mit Auffangrinnen für Kühlflüssigkeit
• Einstellbarer Bohrtiefenanschlag für präzise Bohrungen
• Max. Abstand Bohrfutter zum Bohrtisch 590 mm
• Max. Abstand Bohrfutter zum Standfuß 1200 mm
• Standfußgröße 300 x 435 mm mit Langlöcher für Schraubstockbefestigung
• Klappbarer Späneschutz mit Microschalter
• Ein-/Ausschalter mit Nullspannungs-Auslösung
• Notaus-Schalter
• Positions-Laser für präzise Bohrergebnisse

Technische Daten:

• Motorleistung (P1): 500 Watt
• Spannung: 230 Volt / 50 Hz
• Betriebsart: S2 15 min

• Leerlaufdrehzahl: 500 - 2600 U/min
• Anzahl der Stufen: 5
• Ausladung: 140 mm
• Bohrfutterspannweite: 3 - 16 mm
• Bohrfutterkegel: 16B
• Länge des Anschlusskabels: 200 cm
• Kabelart: H05VV-F
• Säulendurchmesser: 70 mm
• Schallleistungspegel Lwa: 71 dB(A)

• Maße
  • Höhe: 1450 mm
  • Breite: 350 mm
    • Länge: 540 mm
    • Tisch: 210 x 210 mm
  • Fußplatte: 300 x 435 mm
• Gewicht: 26,6 kg

Beschreibung:

-	Maschinenkopf mit Schwalbenschwanzführung
-	Bohrkopf +/- 45° neigbar
-	Spindelaufnahme MK3 und Bohrfutterkegel B16
-	Hohe Rundlaufgenauigkeit (< 0,04 mm)
-	Zahnkranzbohrfutter 5-20 mm
-	Kreuztisch 390 x 92 mm mit 3 Nuten
-	Handräder mit verstellbaren Skalenringen
-	Feinjustierung zum Bohren und Fräsen
-	Fixierstift zur Spindelarretierung
-	Ersatzsicherung
-	Spanschutz
-	Kunststoff-Ölbehälter
-	Bohrfutter-, Gabel-, Haken- & Innensechskantschlüssel



Technische Daten:

Netzspannung:		230 V
Frequenz:		50 Hz
Schutzklasse:		I
Schutzart (IP):		20
Motorleistung (P1):		350 W
max. Bohrdurchmesser:		13 mm
Spindelhub:		120 mm
Breite des Tisches:		390 mm
Tiefe des Tisches:		92 mm
max. Distanz Spindel-Tisch:		220 mm
Spindeldrehzahl Stufe 1:		0 - 1100 min-1
Spindeldrehzahl Stufe 2:		0 - 2500 min-1
geeignet für Morsekegel:		3 MK
Ausladung:		167 mm
Maschinenkopf neigar:		- 45 / + 45 °
Nutfräsen max.:		16 mm
Planfräsen max.:		30 mm
Lärmwertangabe LWA:		82 dB
Länge:		520 mm
Breite:		510 mm
Höhe:		600 mm
Nettogewicht:		47 kg
Bruttogewicht:		54,22 kg



Beschreibung:

-Maschinenkopf mit Schwalbenschwanzführung-Bohrkopf +/- 45° neigbar-Spindelaufnahme MK3 und Bohrfutterkegel B16-Hohe Rundlaufgenauigkeit (< 0,04 mm)-Kreuztisch 390 x 92 mm mit 3 Nuten-Handräder mit verstellbaren Skalenringen-Feinjustierung zum Bohren und Fräsen-Fixierstift zur Spindelarretierung-Ersatzsicherung-Spanschutz-Kunststoff-Ölbehälter-Bohrfutter-, Gabel-, Haken- & Innensechskantschlüssel

Technische Daten:

Netzspannung:230 VFrequenz:50 HzSchutzklasse:ISchutzart (IP):20Motorleistung (P1):350 Wmax. Bohrdurchmesser:13 mmSpindelhub:120 mmBreite des Tisches:390 mmTiefe des Tisches:92 mmmax. Distanz Spindel-Tisch:220 mmSpindeldrehzahl Stufe 1:0 - 1100 min-1Spindeldrehzahl Stufe 2:0 - 2500 min-1geeignet für Morsekegel:3 MKAusladung:167 mmMaschinenkopf neigar:- 45 / + 45 °Nutfräsen max.:16 mmPlanfräsen max.:30 mmLärmwertangabe LWA:82 dBLänge:520 mmBreite:510 mmHöhe:600 mmNettogewicht:47 kgBruttogewicht:54,22 kg

Güde Mini Bohr- & Fräsmaschine GBF 550

Produktnummer: 0761320141

Das Gartenpflege-Set GPS 1001 4in1 ist der ideale Allrounder für alle Arbeiten rund um Garten, Hof und Grünpflege. Mit einem leistungsstarken 2-Takt-Motor und einer Motorleistung von 1,6 PS bietet dieses Multifunktionsgerät die optimale Kombination aus Kraft und Vielseitigkeit. Dank des ergonomischen Softgriffs und eines verstellbaren Zusatzhandgriffs liegt es angenehm in der Hand und ermöglicht präzises Arbeiten. Das Set enthält vier verschiedene Aufsätze: einen Freischneider mit einer Schnittbreite von 255 mm, einen Trimmer mit Tippautomatik, eine Heckenschere mit einer Schnittlänge von 435 mm und 180° Neigungsverstellung sowie eine Astkettensäge mit einer hochwertigen 300-mm-Oregon-Schwert- und Kettenkombination. Eine Verlängerung sorgt für maximale Reichweite bei allen Anbauteilen, während das komfortable Tragegurtsystem für eine rückenschonende Handhabung sorgt. Mit einer maximalen Motordrehzahl von 9500 U/min und einem Tankvolumen von 1,2 Litern sorgt GPS 1001 4in1 für lange Einsatzzeiten und eine hohe Effizienz. Das Reversierstartsystem erleichtert das Starten, und die Kraftstoffmischung im Verhältnis 40:1 sorgt für eine zuverlässige Leistung. Dieses Set ist die perfekte Wahl für ambitionierte Gartenbesitzer, die eine leistungsstarke und flexible Lösung für ihre Gartenarbeiten suchen.

Produktdetails:

• Netzspannung: 230 V
• Frequenz: 50 Hz
• Schutzklasse: I
• Schutzart (IP): 20
• Motorleistung (P1): 350 W
• Max. Bohrdurchmesser: 16 mm
• Spindelhub: 120 mm
• Breite des Tisches: 400 mm
• Tiefe des Tisches: 92 mm
• Max. Distanz Spindel–Tisch: 220 mm
• Spindeldrehzahl Stufe 1: 0 – 1100 min?¹
• Spindeldrehzahl Stufe 2: 0 – 2500 min?¹
• Geeignet für Morsekegel: 3 MK
• Ausladung: 167 mm
• Maschinenkopf neigbar: -45° / +45°
• Nutfräsen max.: 13 mm
• Planfräsen max.: 30 mm
• Lärmwertangabe (LWA): 82 dB
• Maße: 52 x 51 x 60 cm
• Maschinenkopf mit Schwalbenschwanzführung
• Bohrkopf +/- 45° neigbar
• Spindelaufnahme MK3 und Bohrfutterkegel B16
• hohe Rundlaufgenauigkeit (< 0,04 mm)
• Kreuztisch 400 x 92 mm mit 3 Nuten
• Handräder mit verstellbaren Skalenringen
• Feinjustierung zum Bohren und Fräsen
• Fixierstift zur Spindelarretierung
• Ersatzsicherung
• Spanschutz
• Bohrfutter-, Gabel-, Haken- & Innensechskantschlüssel
• Kunststoff-Ölbehälter
• Brutto-Gewicht: 54,22 kg
• Herstellerinformationen: Güde GmbH & Co.KG | Birkichstr. 6 | 74549 Wolpertshausen, Deutschland | : [email protected] | Herstellernr. 48140
