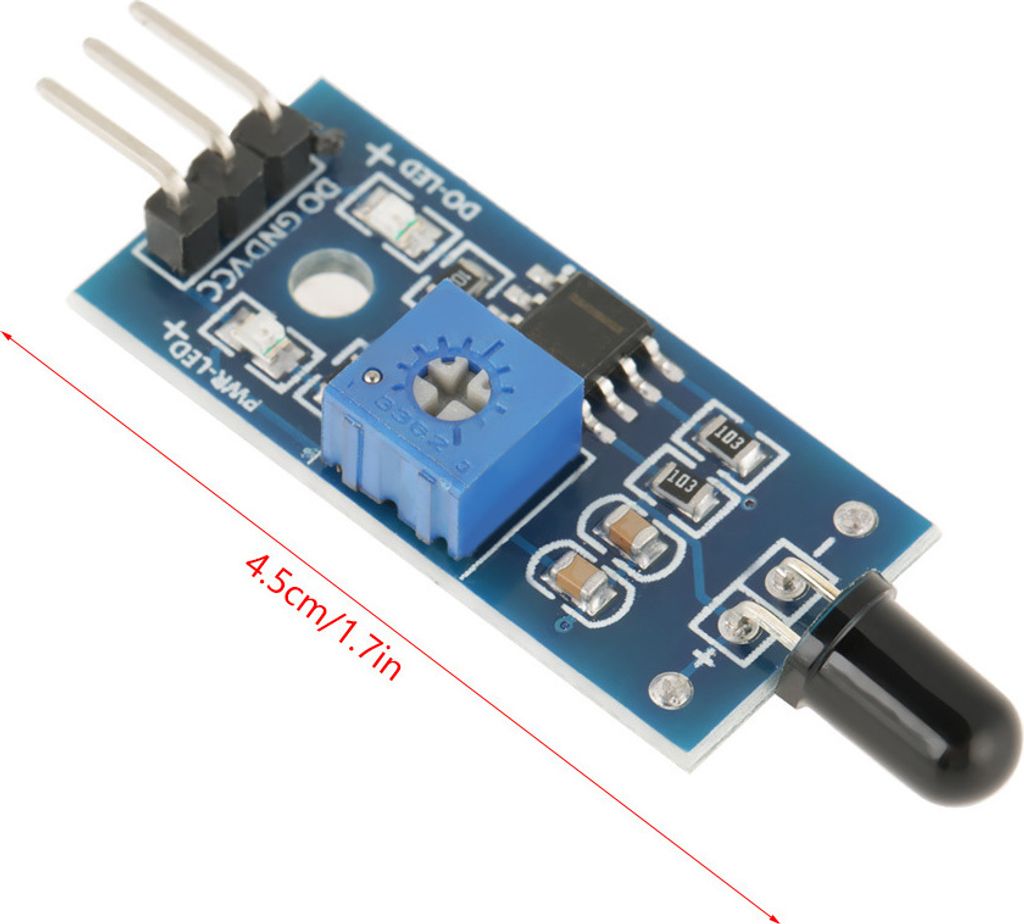

IR-Flammensensor-Modul, Infrarot-Flammensensor, Flammendetektionssensor, Flammensensor-Modul, Flammendetektions-Modul

Merkmale:

• Kann eine Flamme erkennen oder das Licht von760 1100nmwellenlängefeuerzeug Flamme Testabstand von 80cm, für die größere flamme, desto weiter der Abstand Test.
• Der erfassungswinkel ist etwa 60 Grad, besonders empfindlich auf die Flamme Spektrum.
• Sensitivität ist einstellbar (in blauem digitalem Potentiometer Einstellung gezeigt).
• Komparator-Ausgang, Signal sauber, gute Wellenform, starke Antriebsfähigkeit, mehr als 15mA.
• Wmit einstellbarem Präzisionspotentiometer zur Empfindlichkeitseinstellung.
• Mit festen Schraubenlöchern für eine einfache Installation.

Spezifikationen:

Die Arbeitsspannung: 3.3V-5V
Das Ausgangsformat: DO digitale Schaltausgänge (0 und 1) und AO analoger Spannungsausgang

Komparator: weitspannung LM393

Länge: 4.5cm / 1.77in

Gewicht: 4g

Verdrahtungshinweise:

Beschreibung der Produktverdrahtung:
VCC: 3.3-5Vspannungsversorgung "+"
GND: Stromversorgung "-"
DO: TTL-Schaltsignalausgang.
AO: analoger Signalausgang (Spannungssignal)

Hinweise zum Gebrauch:
1. der Flammenfühler ist sehr empfindlich gegenüber flamme, für gewöhnliches Licht, ist es auch empfindlich
allgemein als Flammenalarm verwendet.
2. die Ausgangsschnittstelle kann direkt an den Mikrocontroller IO-Port angeschlossen werden.
3. Der Sensor muss in einem Abstand von der Flamme gehalten werden, um Schäden an den Sensor zu vermeiden.

feuerzeug Flamme Testabstand von 80cm, für die größere flamme, desto weiter der Abstandstest

4. Analoger Ausgang und der AD-Umwandlungsprozess, können eine höhere Genauigkeit erreichen
5. Wenn der Sensor eine Flamme, Sonnenlicht oder Infrarot-Licht erkennt, wenn die Potentiometer-Einstellung Schwelle zu erreichen, wird die grüne Kontrollleuchte ON, die DO-Ausgang niedrigen Niveau (0-0,1 - V), das grüne Licht ausgeschaltet ist, die DO-Ausgang über 3 V Hochspannung

Paket enthalten:

5 x IR-Flammensensor-Modul
