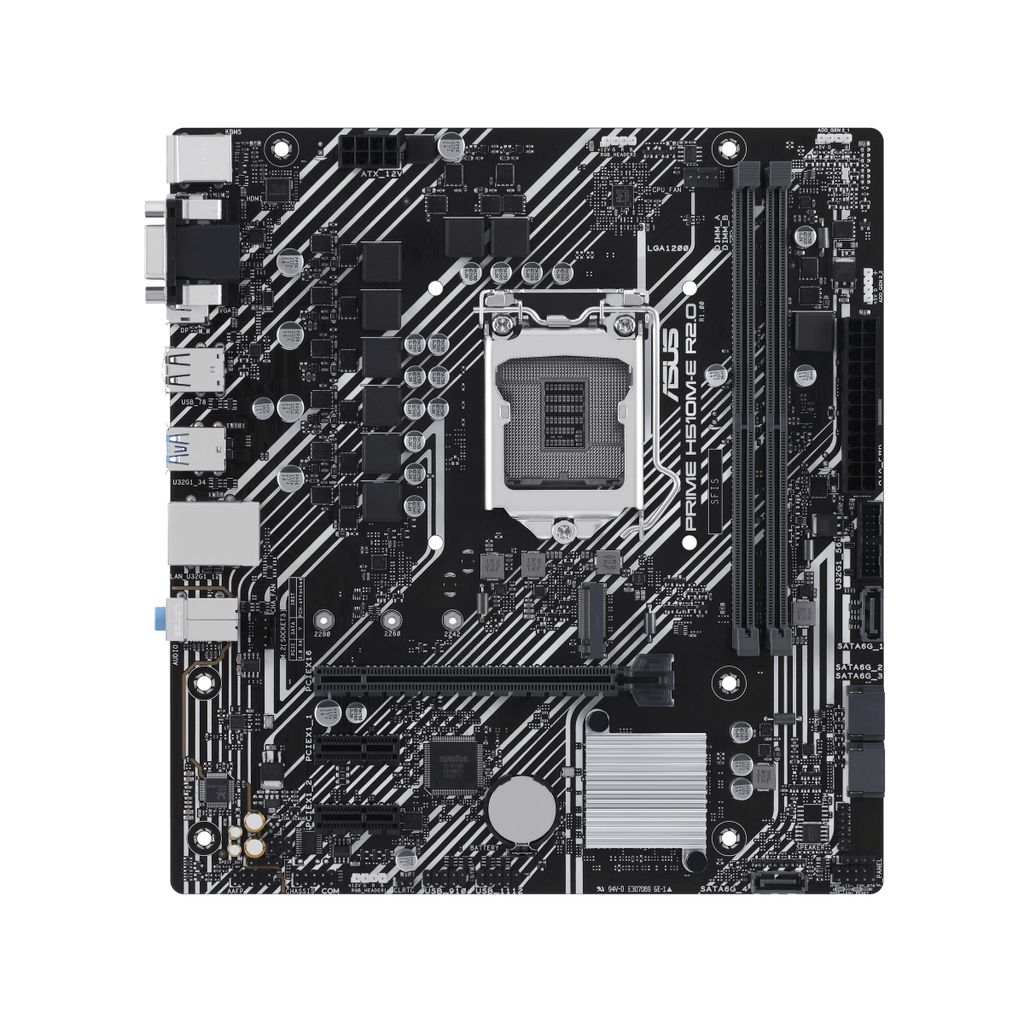

ASUS PRIME H510M-E R2.0 Intel H470 LGA 1200 (Socket H5) micro ATX

Micro-ATX-Mainboard von ASUS mit Intel-Sockel 1200, DDR4-Unterstützung und Prime H510M-E R2.

Die Mainboards der ASUS Prime Serie wurden von Experten entwickelt, um das volle Potenzial der 11. und 10. Generation der Intel® Prozessoren zu entfesseln. Mit einer robusten Stromversorgung, umfassenden Kühllösungen und intelligenten Tuning-Optionen bietet das PRIME H510M-E R2.0 alltäglichen Nutzern und DIY-PC-Buildern eine Reihe von Leistungstuning-Optionen über intuitive Software- und Firmware-Funktionen.

FLEXIBILITÄT
Umfangreiche Steuerungsmöglichkeiten bilden die Grundlage der ASUS Prime Serie. Das Prime H510 Mainboard bietet flexible Tools, mit denen du jeden Aspekt deines Systems optimieren kannst. So kannst du die Leistung perfekt auf deine Arbeitsweise abstimmen und die Produktivität maximieren.

Intelligente Steuerung
ASUS Intelligent Control macht deinen PC intelligent. Es kümmert sich nicht nur um komplexes Tuning und die dynamische Optimierung wichtiger Aspekte deines Systems, sondern bietet auch intelligent vereinfachte Optionen für PC-Neulinge und umfassendere Funktionen für erfahrene Veteranen.

UEFI BIOS
Das renommierte ASUS UEFI BIOS bietet alles, was du brauchst, um dein System zu konfigurieren, zu optimieren und abzustimmen. Es bietet sowohl intelligent vereinfachte Optionen für PC-Anfänger als auch umfassende Funktionen für erfahrene Veteranen.

Erweiterter Modus
Fortgeschrittenes Tuning für passionierte Tweaker
Ein intuitiver erweiterter Modus, der über das UEFI angeboten wird, lässt dich die volle Kontrolle übernehmen. Eine integrierte Suchfunktion erleichtert das Auffinden von Optionen und verschiedene erweiterte Funktionen ermöglichen es dir, intelligente Anpassungen vorzunehmen, damit du die Leistung genau nach deinen Wünschen einstellen kannst.

Suchfunktion
Finde schnell und einfach die Option oder Einstellung, die du brauchst.

ASUS Benutzerprofil
Übertrage die Konfigurationseinstellungen zwischen verschiedenen BIOS-Versionen oder tausche sie mit Freunden aus.

EZ-Modus
Schnelle und einfache Einrichtung
Der EZ-Modus zeigt wichtige Einstellungen und Statistiken an und bietet außerdem Assistenten, Drag-and-Drop-Funktionen und die Möglichkeit, wichtige Einstellungen mit einem Klick vorzunehmen - so kannst du dein System im Handumdrehen einrichten.

Intuitive grafische Lüftersteuerung
Die Feinabstimmung einzelner Lüftereinstellungen erfolgt einfach durch Ziehen einer Kurve mit der Maus.

EZ XMP
Verbessere die DRAM-Leistung mit einem Klick.

KÜHLUNG
Die Prime H510 Serie ist mit einer Reihe von Hybridlüfter-Headern ausgestattet, um sicherzustellen, dass dein System auch bei hoher Belastung kühl und stabil bleibt.

Kühler per Design
Die Prime H510 Serie verfügt über umfassende Kühlungssteuerungen, die über die Fan Xpert Software oder über das UEFI BIOS konfiguriert werden können.

PERFORMANCE
Die Prime H510 Serie ist für die zusätzlichen Kerne und die höhere Bandbreite der 11. Generation der Intel® Core™ Prozessoren ausgelegt. Die ASUS H510 Mainboards bieten alle Grundlagen, um die tägliche Produktivität zu steigern. So ist dein System mit stabiler Leistung, intuitiver Kühlung und flexiblen Übertragungsoptionen einsatzbereit.

Laufwerke
M.2-Steckplatz (bis zu 32 Gbit/s)
Der M.2-Steckplatz unterstützt Datenübertragungsgeschwindigkeiten von bis zu 32 Gbit/s über eine x4 PCI Express® 3.0-Bandbreite und ermöglicht so schnellere Boot- und Ladezeiten von Betriebssystemen oder Anwendungen.
* Die tatsächliche Übertragungsgeschwindigkeit ist niedriger als die theoretische Höchstgeschwindigkeit.

Konnektivität

INDIVIDUALISIERUNG
Die Prime H510 Serie fügt die nuancierten Details hinzu, die jedes Erlebnis verbessern. Exklusive Codecs, die für eine makellose Audioqualität sorgen, ermöglichen es dir, dein System so anzupassen, dass es einen ganz persönlichen Look erhält.

Hervorragendes Audio
Kombinierte Onboard-Funktionen liefern erstklassigen Klang
Intelligentes Design und hochwertige Hardware sorgen für eine Audioqualität, wie du sie noch nie erlebt hast.

Audio-Abschirmung


Dedizierte Audio PCB Lagen
Getrennte Layer für die linke und rechte Spur sorgen dafür, dass beide Kanäle die gleiche Qualität liefern.

Premium-Audiokondensatoren
Bietet einen warmen, natürlichen und realistischen Klang mit außergewöhnlicher Klarheit und Wiedergabetreue.

Personalisierung

Aura Sync
Outshine the Competition
Ein gut abgestimmtes Enthusiasten-System verdient eine passende Ästhetik. ASUS Aura bietet eine vollständige RGB-Beleuchtungssteuerung mit einer Vielzahl von Voreinstellungen für die integrierten RGB-LEDs sowie für Strips und Geräte, die an die Onboard-RGB-Header angeschlossen sind - und das alles kann mit einem ständig wachsenden Portfolio an Aura-fähiger Hardware synchronisiert werden.

Adressierbare Gen 2 Header
Zwei adressierbare Gen 2-Header können die Anzahl der LEDs auf adressierbaren RGB-Geräten der zweiten Generation erkennen, so dass die Software automatisch Lichteffekte auf bestimmte Geräte abstimmen kann. Die neuen Header sind außerdem abwärtskompatibel mit bestehenden Aura-RGB-Geräten.

Armoury Crate
Innerhalb einer einzigen intuitiven Benutzeroberfläche bietet die Armoury Crate leicht anpassbare Aura Sync, RGB-Einstellungen für jedes kompatible Gerät in deinem Arsenal sowie Steuerelemente für eine ständig wachsende Familie von ASUS-Produkten, einschließlich Tastatur- und Mauseinstellungen. Armoury Crate integriert außerdem eine Produktregistrierung und einen Newsfeed, damit du keine Updates verpasst, die für die ASUS-Community interessant sind.

DIY Freundlich

Q-LED Core
Die Q-LED Core-Anzeige erzeugt während des Selbsttests beim Einschalten (POST) Lichtmuster, die den Nutzern bei der Fehlersuche helfen können.

SafeSlot Core
SafeSlot Core ist der ASUS-exklusive PCIe®-Steckplatz. Mit seinem verstärkten Design, das mit einem speziellen Haken auf dem Mainboard verankert ist, bietet Safeslot Core einen 1,6-fach stärkeren Halt und eine 1,3-fach höhere Scherfestigkeit als herkömmliche Erweiterungssteckplätze.

Überspannungsschutz
Erstklassiges Schaltungsdesign zum Schutz der Stromversorgung
Ein exklusives Schaltungsdesign mit eingebauten Spannungsreglern, die dein Mainboard vor Schäden durch unerwartet hohe Spannungen von instabilen oder minderwertigen Netzteilen schützen.

Anschlussblende aus Edelstahl
3-fache Korrosionsbeständigkeit für längere Haltbarkeit
Korrosionsbeständige Blende aus Edelstahl für die rückseitigen Anschlüsse aus rostfreiem Stahl, die mit Chromoxid beschichtet sind, haben eine dreimal so lange Lebensdauer wie herkömmliche Blenden.

1000+ Kompatible Geräte und Komponenten
Die Prime 500 Serie bietet eine hervorragende Kompatibilität mit tausenden von Komponenten und Speicherunterstützungsliste zeigt die Speicherkompatibilität an, so dass du mehr Auswahl hast, um deinen PC sorgenfrei zu bauen.

8000+ Validierungsstunden
Jedes ASUS-Mainboard wird mehr als 8. Die Zuverlässigkeit von ASUS übertrifft die Industriestandards und stellt sicher, dass jede Komponente so konzipiert ist, dass sie in unterschiedlichen Umgebungen einwandfrei funktioniert.

Temperatur- und Feuchtigkeitstests
Sorgt dafür, dass die Komponenten extremen Bedingungen standhalten.

Thermische Messtests
Sorgt dafür, dass das System auch unter schwersten Lasten kühl und stabil bleibt.

Einstecktests
Jeder Anschluss und jede Verbindung durchläuft mehrere Installationszyklen.

Aging-Tests


Stromverbrauchstests
Geprüft auf der Spitzenklasse.

Temperatur- und DC-Margentests
Stellt sicher, dass die Hauptplatine in der Lage ist, temperaturbedingte Spannungsschwankungen zu verkraften.

Thermoschock-Tests
Stellt sicher, dass es Temperaturschwankungen während des Transports übersteht.

Schocktests ohne Betrieb
Gefertigt, um Stößen zu widerstehen, die beim Transport auftreten können.

Burn-in-Tests


Installationstests


Falltests
Falltests aus verschiedenen Höhen sorgen für Langlebigkeit.

Salz- und Sprühtests
Geprüft auf Zuverlässigkeit der Anschlüsse und Ausgänge, verlängerte Lebensdauer und Rostbeständigkeit.

MB ASUS PRIME H510M-E R2.0 (INTEL,1200,DDR4,mATX) (90MB1FQ0-M0EAY0)

Wenn Sie sich leidenschaftlich mit IT und Elektronik beschäftigen, mit der Technologie auf dem neuesten Stand sein wollen und nicht einmal die winzigsten Einzelheiten auslassen, Motherboard Asus 90MB1FQ0-M0EAY0 Intel H470 LGA 1200 .

• Anschlüsse:
  • Sata III
  • M.2
  • USB 3.2
  • SATA
  • DisplayPort
  • RJ45
  • PS/2
  • VGA
  • USB 2.0
  • HDMI
  • HDMI x 1
  • 2 x USB 2.0
  • Mikrofon
  • Ethernet LAN
  • SATA x 4
  • DIMM x 2
  • HDMI 2.1 x 1
  • DIMM
  • 4 x USB 3.2 Gen 1 (3.1 Gen 1)
  • DisplayPort x 1
  • RJ45 x 1
• Chipsatz:
  • Intel H470
  • Intel H510
• Formfaktor:
  • mATX
  • MicroATX
• Socket:
  • LGA1200
  • LGA 1200
• Prozessor: Intel®
• Art:
  • Micro-ATX
  • DDR4
  • Motherboard
  • PCI Express 3.0
  • ATX
  • UEFI
• Merkmale:
  • USB
  • Speicher
• Interner Speicher: 64 GB
• Betriebssystem: Windows 10
• Schnittstelle: Gigabit Ethernet
• Speicher: 128 MB
• Anzahl der Speicher-Slots: 4
• Lautsprecher: 7.1
• Kompatibel:
  • DDR4-SDRAM
  • HDD/SSD
  • PC
• Nicht erhalten: WLAN
• Speicher Typ: DDR4
• Enthalten:
  • SATA
  • Benutzerhandbuch
• Stromquelle: ATX
• Prozessorfamilie: Intel
• Maximaler RAM-Speicher: 64 GB

ASUS PRIME H510M-E R2.0.

Prozessorhersteller:Intel, Prozessorsockel:LGA1200, Kompatibler Prozessor:Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.

Unterstützte Speichertypen:DDR4-SDRAM, Maximaler interner Speicher:64 GB, Speichersteckplatztyp:DIMM.

Unterstützte Speicherlaufwerksschnittstellen:M.2, SATA III, Unterstützte Speicherlaufwerkstypen:HDD & SSD.

Ethernet-Schnittstellentyp:Gigabit Ethernet.

Komponente für:PC, Formfaktor:micro ATX, Chipsatzfamilie:Intel.

Spezifikationen:-Prozessorhersteller:Intel.

-Prozessorsockel:LGA1200.

-Kompatibler Prozessor:Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold.

-Unterstützte Prozessorsockel:LGA 1200 (Socket H5).

-Maximale unterstützte Speichertaktrate:3200 MHz.

-Unterstützte Speichertypen:DDR4-SDRAM.

-Anzahl der Speichersteckplätze:2.

-Typ der Speichersteckplätze:DIMM.

-Maximaler interner Speicher:64 GB.

-Speicherkanäle:Dual-Channel.

-Unterstützte Speichertaktraten:2133,2400,2666,2800,2933,3000,3200 MHz.

-Nicht-ECC:Ja.

-Unbuffered Memory:Ja.

-Ethernet:Ja.

-Ethernet-Schnittstellentyp:Gigabit Ethernet.

-Wifi:Nein.

-USB 2.0, Anschlüsse:2.

-USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse:1.

-Anzahl der SATA III Anschlüsse:4.

-Audioanschluss an der Frontplatte:Ja.

-ATX-Stromanschluss (24 Pins):Ja.

-CPU-Lüfteranschluss:Ja.

-Anzahl der Anschlüsse für Gehäuselüfter:1.

-EPS-Stromanschluss (8-Pin):Ja.

-S/PDIF, Ausgangsanschluss:Ja.

-12-V-Stromanschluss:Ja.

-Anschluss für RGB-LED-Streifen:Ja.

-TPM-Anschluss:Ja.

-Anzahl der COM-Anschlüsse:1.

-Line-Eingang:Ja.

-USB 2.0:2.

-USB 3.2 Gen 1 (3.1 Gen 1):4.

-PS/2:2 Mausanschluss.

-Ethernet-LAN-Anschlüsse (RJ-45):1.

-VGA-Anschlüsse (D-Sub):1.

-HDMI-Anschlüsse:1.

-HDMI-Version:2.1.

-DisplayPort:1.

-DisplayPort-Version:1.4.

-Kopfhörerbuchse:1.

-Mikrofoneingang:Ja.

-Anzahl der unterstützten Speichereinheiten:5.

-Unterstützte Speicherlaufwerksschnittstellen:M.2, SATA III.

-Unterstützte Speichereinheitentypen:HDD & SSD.

-Anzahl der unterstützten HDDs:4.

-PCI Express x16-Steckplätze (Gen

- Unterstützung für parallele Verarbeitung:Nicht unterstützt.

- Chipsatzfamilie:Intel.

- Chipsatz:Intel H470.

- Formfaktor:Micro ATX.

- Audioausgangskanäle:7.1 Kanäle.

- Stromversorgung:ATX.

- Komponente für:PC.

- Unterstütztes Windows-Betriebssystem:Windows 10.

- Kühlungstyp:Passiv.

- Breite:226 mm.

- Tiefe:211 mm.

- Paketbreite:260 mm.

- Pakettiefe:270 mm.

- Pakethöhe:51,5 mm.

- Paketgewicht:1,03 kg.

- Benutzerhandbuch:Ja.

- Mitgelieferte Kabel:SATA.

Prozessor | Prozessorhersteller: Intel | Prozessorsockel: LGA 1200 (Socket H5) | Kompatible Prozessoren: Intel® Celeron®. Intel® Coreâ„¢ i3. Intel® Coreâ„¢ i5. Intel® Coreâ„¢ i7. Intel® Coreâ„¢ i9. Intel® Pentium® Gold | Unterstützte Prozessorsteckplätze: LGA 1200 (Socket H5) | Speicher | Unterstützte Arbeitsspeicher: DDR4-SDRAM | Anzahl der Speichersteckplätze: 2 | Arbeitsspeicher Typ: DIMM | Speicherkanäle: Zweikanalig | Eigenschaft: Ohne ECC | Unterstützte Arbeitsspeichergeschwindigkeit: 2133.2400.2666.2800.2933.3000.3200 MHz | Unterstützte Speichertaktrate (max.): 3200 MHz | RAM-Speicher maximal: 64 GB | Eigenschaft: Unbuffered Speicher | Speicher-Controller | Unterstützte Speicherlaufwerke: HDD & SSD | Unterstützte Speicherlaufwerk-Schnittstellen: M.2. SATA III | Maximale unterstützte Anzahl der HDD: 4 | Anzahl der unterstützten Speicherlaufwerke: 5 | Grafik | Parallele Verarbeitungstechnologie: Nicht unterstützt | Interne E/A-Anschlüsse | Anzahl USB 2.0 Schnittstellen: 2 | USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse: 1 | SATA III Anschlüsse: 4 | Eigenschaft: S/PDIF aus Stecker | Eigenschaft: Front Panel Audiostecker | Eigenschaft: ATX Stromstecker (24-pol.) | Eigenschaft: CPU Ventilatorstecker | Zahl der Chassisventilatorstecker: 1 | Eigenschaft: EPS Stromstecker (8-pin) | Zahl der COM Stecker: 1 | Eigenschaft: TPM-Anschluss | Eigenschaft: 12-V-Stromanschluss | Eigenschaft: RGB-LED-Stiftleiste | E/A-Anschlüsse auf der Rückseite | Anzahl USB 2.0 Anschlüsse: 2 | USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A: 4 | Anzahl Ethernet-LAN-Anschlüsse (RJ-45): 1 | Anzahl PS/2 Anschlüsse: 2 | Anzahl VGA (D-Sub) Anschlüsse: 1 | Anzahl HDMI-Anschlüsse: 1 | HDMI-Version: 2.1 | Anzahl DisplayPort Anschlüsse: 1 | DisplayPorts-Version: 1.4 | Kopfhörerausgänge: 1 | Eigenschaft: Line-in | Eigenschaft: Mikrofon-Eingang | Netzwerk | Eigenschaft: Ethernet/LAN | Ethernet Schnittstellen Typ: Gigabit Ethernet | Merkmale | Chipsatz:

PRIME H510M-E R2.0Intel®

H470 (LGA 1200) Micro-ATX-Motherboard mit PCIe 4.0

• Intel® LGA 1200 Sockel: bereit für Intel® 11th und 10th Gen Prozessoren
• All-in-One-Kühlung: PCH-Kühlkörper und Fan Xpert
• Ultraschnelle Konnektivität: 32Gbps M.2-Steckplatz, Realtek 1Gb Ethernet und USB 3.2 Gen 1
• Aura Sync RGB-Beleuchtung: Integrierte adressierbare Gen 2-Header und Aura RGB-Header für RGB-LED-Streifen, einfach mit Aura Sync-kompatibler Hardware zu synchronisieren
• 5X Protection III: Mehrere Hardware-Schutzmechanismen für Rundumschutz

Die Motherboards der ASUS Prime-Serie wurden von Experten entwickelt, um das volle Potenzial der Intel®-Prozessoren der 11. und 10. Generation zu entfesseln. Mit einem robusten Energiedesign, umfassenden Kühllösungen und intelligenten Tuning-Optionen bietet das PRIME H510M-E R2.0 alltäglichen Nutzern und DIY-PC-Buildern eine Reihe von Leistungstuning-Optionen durch intuitive Software- und Firmware-Funktionen

FLEXIBILITÄT

Umfassende Steuerungsmöglichkeiten bilden die Grundlage der ASUS Prime-Serie. Das Prime H510-Motherboard enthält flexible Tools zur Feinabstimmung jedes Aspekts Ihres Systems und ermöglicht Leistungsoptimierungen, die perfekt zu Ihrer Arbeitsweise passen und Ihre Produktivität maximieren.

Intelligente Steuerung

ASUS Intelligent Control macht Ihren PC intelligent. Es kümmert sich nicht nur um komplexe Einstellungen und optimiert dynamisch wesentliche Aspekte Ihres Systems, sondern bietet auch intelligent vereinfachte Optionen für PC-DIY-Neulinge sowie umfassendere Funktionen für erfahrene Veteranen.

Umfassende Energie-Effizienz

Mit der Energy Processing Unit (EPU) können Sie systemweite Energieeinsparungen erzielen. Die EPU optimiert automatisch den Stromverbrauch und maximiert die Einsparungen durch den Away-Modus

KÜHLUNG

Die Prime H510 Serie ist mit einer Vielzahl von Hybrid-Lüfterköpfen ausgestattet, um sicherzustellen, dass Ihre Geräte auch bei hoher Arbeitslast kühl und stabil bleiben.

LEISTUNGSFÄHIGKEIT

Die Prime H510 Serie wurde entwickelt, um die zusätzlichen Kerne und die höhere Bandbreite der Intel® Core™ Prozessoren der 11. ASUS H510-Motherboards bieten alles Wesentliche, um die tägliche Produktivität zu steigern, so dass Ihr System mit stabiler Leistung, intuitiver Kühlung und flexiblen Übertragungsoptionen einsatzbereit sein wird.

Speicher

M.2-Steckplatz (bis zu 32Gbps)

Der M.2-Steckplatz unterstützt Datenübertragungsgeschwindigkeiten von bis zu 32 Gbit/s über PCI Express® 3.0 x4-Bandbreite und ermöglicht so schnellere Boot- und Anwendungsladezeiten mit dem Betriebssystem oder Anwendungslaufwerken.

Spezifikationen

• Prozessor
• Intel® Sockel LGA1200 für Intel® Core™ der 11. Generation und Intel® Core™ der 10. Generation, Pentium® Gold und Celeron® Prozessoren
• Prozessoren
• Unterstützung für Intel® 14nm CPUs
• Unterstützung für Intel® Turbo-Boost-Technik 2.0 und Intel® Turbo-Boost-Max-Technik 3.0
• Chipsatz
• Intel® H470
• Speicher
• 2 x DIMM, max. 64 GB, DDR4 3200(OC)/3000(OC)/2933/2800/2666/2400/2133 MHz ECC-freier, ungepufferter Speicher*
• Dual-Channel-Speicherarchitektur
• Intel® Extreme Memory Profile (XMP) kompatibel
• Steckplätze
• 1 PCIe 4.0/3.0 x16 Steckplatz
• 2 PCIe 3.0 x1-Steckplätze
• Grafiken
• 1 DisplayPort 1.4-Anschluss
• 1 VGA
• 1 HDMI
• Speicher
• Unterstützung für insgesamt 1 M.2-Steckplatz und 4 SATA 6Gb/s-Anschlüsse
• Intel® H470-Chipsatz
• M.2-Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 3.0 x4 und SATA-Modi)
• 4 x 6Gb/s SATA-Anschlüsse
• USB
• 4 x USB 3.2 Gen 1 (5G) Anschlüsse (4 x Typ-A)
• 2 x USB 2.0-Anschlüsse (2 x Typ-A)
• 1 x USB 3.2 Gen 1 (5G) Anschluss, der 2 zusätzliche USB 3.2 Gen 1 Anschlüsse unterstützt
• 2 x USB 2.0-Header für 4 zusätzliche USB 2.0-Anschlüsse
• Audio
• Hochauflösender Audio-CODEC mit Realtek 7.1 Surround Sound*
• Unterstützt: Klinkenerkennung, Multistreaming, Neuzuordnung von Klinkenbuchsen an der Frontplatte
• Unterstützt Wiedergabe mit bis zu 24 Bit/192 kHz
• Audio-Abschirmung
• Hochwertige Audiokondensatoren
• Dedizierte Audio-Leiterplattenschichten
• Konnektivität und Vernetzung
• 1 Realtek 1-Gbit-Ethernet
• Interne Anschlüsse
• 1 x 4-poliger CPU-Lüfteranschluss.
• 1 x 4-poliger Gehäuselüfter-Anschluss
• 1 x 24-poliger Hauptstromanschluss
• 1 x 8-poliger +12V-Stromanschluss
• 1 M.2-Steckplatz (M-Taste)
• 4 x 6 Gb/s SATA-Anschlüsse
• 1 USB 3.2 Gen 1 (5G) Anschluss, der 2 zusätzliche USB 3.2 Gen 1 Anschlüsse unterstützt
• 2 x USB 2.0-Header zur Unterstützung von 4 zusätzlichen USB 2.0-Anschlüssen
• 2 x adressierbare AURA Gen 2-Steckerleisten
• 2 x AURA-RGB-Steckerleisten
• 1 x transparenter CMOS-Anschluss
• 1 x COM-Anschlussleiste
• 1 x Frontpanel-Audio-Header (AAFP)
• 1 x S/PDIF-Ausgangsleiste
• 1 x Lautsprecher-Header
• 1 x SPI TPM-Anschlussleiste (14-1 Pins)
• 1 x 10-1 Pin Systempanel-Header
• Rückseitige Anschlüsse
• 4 x USB 3.2 Gen 1 (5G) Anschlüsse (2 x Typ A)
• 2 USB 2.0-Anschlüsse (4 x Typ-A)
• 1 DisplayPort-Anschluss
• 1 VGA-Anschluss
• 1 HDMI-Anschluss
• 1 Realtek 1Gb Ethernet-Anschluss
• 3 Audio-Anschlüsse
• 1 PS/2-Tastaturanschluss (lila)
• 1 PS/2-Mausanschluss (grün)
• Formfaktor
• mATX (22,6 cm x 21,1 cm)

• Anschlüsse:
  • M.2
  • USB 3.2
  • SATA
  • DisplayPort
  • RJ45
  • PS/2
  • VGA
  • HDMI
  • USB 2.0
  • Sata III
  • HDMI x 1
  • 2 x USB 2.0
  • Mikrofon
  • Ethernet-LAN
  • SATA x 4
  • DIMM x 2
  • HDMI 2.1 x 1
  • DIMM
  • 4 x USB 3.2 Gen 1 (3.1 Gen 1)
  • DisplayPort x 1
  • RJ45 x 1
• Chipsatz:
  • Intel H510
  • Intel H470
• Formfaktor:
  • mATX
  • MicroATX
• Typ:
  • Motherboard
  • DDR4
  • Micro-ATX
  • PCI-Express 3.0
  • ATX
  • UEFI
• Ausstattung: USB
• Prozessor: Intel®
• Sockel:
  • LGA1200
  • LGA 1200
• Interner Speicher: 64 GB
• Betriebssystem: Windows 10
• Schnittstelle: Gigabit Ethernet
• Speicher: 128 MB
• Anzahl der Speichersteckplätze: 4
• Lautsprecher: 7.1
• Kompatibel:
  • DDR4-SDRAM
  • HDD/SSD
  • PC
• Nicht inbegriffen: WiFi
• Speichertyp: DDR4
• Enthält:
  • SATA
  • Benutzerhandbuch
• Stromversorgung: ATX
• Prozessorfamilie: Intel
• Maximaler RAM-Speicher: 64 GB

ASUS Prime series motherboards are expertly engineered to unleash the full potential of 11th and 10th Generation Intel processors. Boasting a robust power design, comprehensive cooling solutions and intelligent tuning options, PRIME H510M-E R2.0 provides daily users and DIY PC builders a range of performance tuning options via intuitive software and firmware features.

FLEXIBILITY
Comprehensive controls form the foundation of the ASUS Prime series. The Prime H510 motherboard packs flexible tools to tune every aspect of your system, enabling performance tweaks to perfectly match the way you work, to maximize productivity.

Intelligent Control
ASUS Intelligent Control makes your PC smart. Along with taking care of complex tuning and dynamically optimizing essential aspects of your system, it offers intelligently simplified options for newcomers to PC DIY, as well as more comprehensive features for seasoned veterans.

All-Around Energy Efficiency
With the Energy Processing Unit (EPU), you'll enjoy system-wide power savings. The EPU automatically optimizes power consumption and maximizes savings with Away mode.

Flexible cooling controls
Prime H510 series motherboards offer comprehensive control over system fans, via the included Fan Xpert software. Auto-Tuning mode intelligently configures all parameters with a single click.

Precise Digital Power Control
The Digi+ voltage-regulator module (VRM) delivers real-time control over voltage droop, automatically switching frequency and power-efficiency settings. It also allows you to fine-tune your CPU for ultimate stability and performance.

UEFI BIOS
The renowned ASUS UEFI BIOS provides everything you need to configure, tweak and tune your system. It offers intelligently simplified options for PC DIY beginners, as well as comprehensive features for seasoned veterans.

Advanced Tuning for Serious Tweakers
An intuitive Advanced mode offered via the UEFI lets you take complete control. A built-in search feature makes it easy to find options, and various advanced functions let you intelligently make nuanced adjustments so you can dial in performance just the way you want.

Quick and Simple Setup
EZ mode displays vital settings and stats and also offers guided wizards, drag-and-drop functionality, and one-click application of important settings — all to help you get your rig up and running in no time.

Intuitive Graphical Fan Control
Fine-tune individual fan settings simply by dragging a curve with the mouse.

EZ XMP
Improve DRAM performance with one click.

COOLING
Prime H510 series is engineered with an array of hybrid fan headers to ensure your rig stays cool and stable under intense workloads.

Cooler by Design
Prime H510 series features comprehensive cooling controls that are configurable via Fan Xpert software or via the UEFI BIOS.

Multiple Temperature Sources
Each header can dynamically reference three thermal sensors. Fan Xpert allows you to map the temperature of supported ASUS graphics cards to optimize cooling for GPU- and CPU-intensive tasks.

4-Pin PWM/DC Fan
Each onboard header supports auto-detection of PWM or DC fans.

PERFORMANCE
Prime H510 series is built to handle the additional cores and increased bandwidth of 11th Generation Intel Core processors. ASUS H510 motherboards provide all the fundamentals to boost daily productivity, so your system will be ready for action with stable power, intuitive cooling and flexible transfer options.

Storage


M.2 Slot (up to 32 Gbps)
M.2 slot supports data-transfer speeds of up to 32 Gbps via x4 PCI Express® 3.0 bandwidth, enabling quicker boot-up and app load times with OS or application drives.
*Actual transmission speeds will be lower than the theoretical maximum speed.

Connectivity

PCIe 4.0 Slot
ASUS H510 motherboards are designed specifically for 11th Generation Intel® Core™ CPUs and offer PCIe 4.0 connectivity for the latest GPUs. The wide bandwidth and superfast transmission speeds allow you to create feature-rich builds that can handle high loads effortlessly.

USB 3.2 Gen 1 Type-A
Numerous USB ports support high-end rigs loaded with peripherals, including rear-panel USB Type-A connectors with fast USB 3.2 Gen 1 connectivity for compatible cases.

Combined onboard features deliver elevated audio
Intelligent design and premium hardware create audio quality unlike anything you’ve ever experienced.

Audio Shielding
Audio shielding ensures precision analog/digital separation and greatly reduced multi-lateral interference.

Dedicated Audio PCB Layers
Separate layers for left and right tracks ensures both channels deliver consistent, equal quality.

Premium Audio Capacitors
Provides warm, natural, and immersive sound with exceptional clarity and fidelity.

Aura Sync
Outshine the Competition
A well-tuned enthusiast system deserves a matching aesthetic. ASUS Aura offers full RGB lighting control with a variety of functional presets for the built-in RGB LEDs as well as strips and devices connected to the onboard RGB headers — and it can all be synced with an ever-growing portfolio of Aura-capable hardware.

Addressable Gen 2 Headers
Two Addressable Gen 2 headers are capable of detecting the number of LEDs on second-gen addressable RGB devices, allowing the software to automatically tailor lighting effects to specific devices. The new headers also offer backward-compatibility with existing Aura RGB gear.

Armoury Crate
Within a single intuitive interface, Armoury Crate offers easily customized Aura Sync RGB settings for every compatible device in your arsenal , plus controls for an ever-growing family of ASUS products, including keyboard and mouse preferences. Armoury Crate also integrates product registration and a news feed so that you never miss updates of interest to the ASUS community.

Q-LED Core
The Q-LED Core display produces light patterns by power LED during the Power-On Self-Test (POST) that can help users troubleshoot potential issues.

SafeSlot Core
SafeSlot Core is the ASUS-exclusive PCIe slot. Featuring a fortified design that's anchored to the motherboard by a special hook, Safeslot Core provides 1.6X-stronger retention and 1.3X-greater shearing resistance than standard expansion slots.

Overvoltage Protection
World-class circuit-protecting power design
An exclusive circuit design with built-in voltage regulators to protect your motherboard from damage caused by unexpected high-level voltages from unstable or inferior power supplies.

Stainless-Steel Back I/O
3X corrosion-resistance for greater durability
Corrosion-resistant stainless-steel back I/O panels bonded with chromium oxide have a lifespan that's three times longer than ordinary panels.ASUS PRIME H510M-E R2.0. Processor manufacturer: Intel, Processor socket: LGA 1200 (Socket H5), Compatible processor series: Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9,.... Supported memory types: DDR4-SDRAM, Maximum internal memory: 64 GB, Memory slots type: DIMM. Supported storage drive interfaces: M.2, SATA III, Supported storage drive types: HDD & SSD. Ethernet interface type: Gigabit Ethernet. Component for: PC, Motherboard form factor: micro ATX, Motherboard chipset family: Intel

ASUS PRIME H510M-E R2.0 - Motherboard - micro ATX - LGA1200-Sockel - H470 Chipsatz - USB 3.2 Gen 1 - Gigabit LAN - Onboard-Grafik (CPU erforderlich) - HD Audio (8-Kanal)

Die Motherboards der ASUS Prime-Serie wurden von Experten entwickelt, um das volle Potenzial der Intel®-Prozessoren der 10. und 11. Generation freizusetzen. Mit einem robusten Energiedesign, umfassenden Kühllösungen und optionalen Energieverwaltungsoptionen sind diese Mainboards...

Prozessor

• Prozessorhersteller:Intel
• Prozessorsockel:LGA1200
• Kompatible Prozessoren:Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold
• Unterstützte Prozessorsteckplätze:LGA 1200 (Socket H5)

Speicher

• Unterstützte Arbeitsspeicher:DDR4-SDRAM
• Anzahl der Speichersteckplätze:2
• RAM-Speicher maximal:64 GB
• Arbeitsspeicher Typ:DIMM
• Speicherkanäle:Zweikanalig
• Ohne ECC:Ja
• Unterstützte Arbeitsspeichergeschwindigkeit:2133,2400,2666,2800,2933,3000,3200 MHz
• Unterstützte Speichertaktrate (max.):3200 MHz
• Unbuffered Speicher:Ja

Gewicht und Abmessungen

• Breite:226 mm
• Tiefe:211 mm

Netzwerk

• WLAN:Nein
• Eingebauter Ethernet-Anschluss:Ja
• Ethernet Schnittstellen Typ:Gigabit Ethernet

Interne E/A-Anschlüsse

• Anzahl USB 2.0 Schnittstellen:2
• USB 3.2 Gen 1 (3.1 Gen 1) Anschlüsse:1
• SATA III Anschlüsse:4
• S/PDIF aus Stecker:Ja
• Front Panel Audiostecker:Ja
• ATX Stromstecker (24-pol.):Ja
• CPU Ventilatorstecker:Ja
• Zahl der Chassisventilatorstecker:1
• EPS Stromstecker (8-pin):Ja
• Zahl der COM Stecker:1
• TPM-Verbinder:Ja
• 12-V-Stromanschluss:Ja
• RGB-LED-Stiftleiste:Ja

E/A-Anschlüsse auf der Rückseite

• Anzahl USB 2.0 Anschlüsse:2
• USB 3.2 Gen 1 (3.1 Gen 1) Anzahl der Anschlüsse vom Typ A:4
• Anzahl Ethernet-LAN-Anschlüsse (RJ-45):1
• Anzahl VGA (D-Sub) Anschlüsse:1
• Anzahl HDMI-Anschlüsse:1
• Anzahl PS/2 Anschlüsse:2
• HDMI-Version:2.1
• Anzahl DisplayPort Anschlüsse:1
• DisplayPorts-Version:1.4
• Kopfhörerausgänge:1
• Line-in:Ja
• Mikrofon-Eingang:Ja

Speicher-Controller

• Unterstützte Speicherlaufwerk-Schnittstellen:M.2, SATA III
• Unterstützte Speicherlaufwerke:HDD & SSD
• Maximale unterstützte Anzahl der HDD:4
• Anzahl der unterstützten Speicherlaufwerke:5

Verpackungsdaten

• Verpackungsbreite:260 mm
• Verpackungstiefe:270 mm
• Verpackungshöhe:51,5 mm
• Paketgewicht:1,03 kg

Lieferumfang

• Mitgelieferte Kabel:SATA
• Benutzerhandbuch:Ja

Erweiterungssteckplätze

• PCI-Express x1 (Gen 3.x)-Anschlüsse:2
• PCI Express x16-Steckplätze (Gen 4.x):1
• Anzahl der M.2 (M)-Steckplätze:1

BIOS

• BIOS-Typ:UEFI AMI
• BIOS-Speichergröße:128 Mbit

Grafik

• Parallele Verarbeitungstechnologie:Nicht unterstützt

Merkmale

• Komponente für:PC
• Motherboardformfaktor:micro ATX
• Motherboard Chipsatz Familie:Intel
• Motherboard Chipsatz:Intel H470
• Audio Kanäle:7.1 Kanäle
• Kühlung:Passiv
• Energiequelle:ATX
• Unterstützt Windows-Betriebssysteme:Windows 10

Produktspezifikationen:

• Sockel: LGA 1200 (Socket H5)
• RAM-Speicher max.: 64 GB
• Chipsatz: Intel H470
• Formfaktor: micro ATX

Hersteller-Nr.:90MB1FQ0-M0EAY0

ASUS 90MB1FQ0-M0EAY0 PRIME H510M-E R2.0//LGA1200,H470,M.2,DP,HDMI,AURA,MB

Das Mainboard ASUS PRIME H510M-E R2.0 basiert auf dem Intel®-H470-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1200 der 10ten und 11ten Generation. Es verfügt über zwei DDR4-DIMM-Slots im Dual-Channel-Betrieb für bis zu 64 GB Arbeitsspeicher. Zur weiteren Ausstattung des ASUS PRIME H510M-E R2.0 gehören ein PCIe-4.0-x16-Slot und zwei PCIe-3.0-x1 Slots. Außerdem verfügt das ASUS H510M-E R2.0 über 8-Kanal-Sound, eine Gigabit-LAN-Schnittstelle, vier SATA-Anschlüsse, einen M.2-Anschluss und eine Reihe an USB-Schnittstellen.

ASUS PRIME H510M-E R2.0. Proze
