Unterputzverteiler 7x24 Module IP54 DARP 168

Die optimale Tiefe von 125 mm passt perfekt zu den Anforderungen im Wohnungs-, Gewerbe- und Industriebau. Die siebenreihige Kapazität bietet Platz für bis zu 168 Module. Besonders hervorzuheben sind die abnehmbaren Aluminium-TH-Schienen (auf Sockeln), unter denen sich 29mm zur freien Kabelführung befinden. Funktionalität und Sicherheit werden durch die isolierten und leicht zugänglichen N+PE-Sammelschienen erhöht. Der Sockel und die Einfassungen sind aus hochwertigem Polystyrol gefertigt. Die verstellbaren Rahmen ermöglichen die Anpassung an unterschiedliche Putzstärken, die gegossenen Dichtungen bieten Schutzart IP54, und das Ganze ist weiß lackiert (RAL 9010). Die DARP-Schaltgeräte der QUITELINE-Baureihe entsprechen der Schutzklasse II, Schlagfestigkeit IK07. Der Bausatz enthält eine Montageanleitung und Schaltungsbeschreibungen, als Zubehör sind Metallschlösser (einzeln oder wiederholbar) und Dreiecksschlösser aus Kunststoff erhältlich. Die Schaltanlage entspricht den Anforderungen der Norm PN-EN 62208:2011. Der maximal zulässige Nennstrom beträgt 125A.

Technische Daten:

Art: 7x24
Farbe: weiß (RAL 9010)
Türversion aus lackiertem Aluminium, Beschriftung,
Aluminium TH-Schiene (Euro-Schiene)
Max. Leiterquerschnitt 25 mm2
Gewicht [kg]: 10,4
SCHUTZART: IP54
PE-Klemmen: 5x(1x25+9x16),
2x(12X10+11X16)
N Klemmen 6x(1x25+9x16),
2x(12X10+11X16)
Unr: 230/400V
Uni: 690V
Eingang: 125A
Entspricht der Norm EN 62208:2011
Material: PS + weißer Rahmen + lackierte Aluminiumtür
Stabilität im Betrieb: -25 / +55oC
Anzahl der Module am TH35: 1-168
Schutzklasse: II
Höhenbereich von apart: 68-75 mm
Stoßfestigkeit: IK07
Spielraum zwischen Sockel und TH-Schiene: 29

Verteilerkasten IP54 DARP-168 7x24 Unterputz Alutür Unterverteiler Sicherungskasten 9.724 E-P

Verteilerkasten IP54 DARP168 7x24 mit aluminium Türen 9.724

Modulen Anzahl	168 (7x24)
Reihen Anzahl	7
Montage	Unterputz
Schutzart	IP54
Schutzklasse	II
Un	230/400V
Uni	690V
In	125A
Tür/Türrahmen	Aluminium weiß (RAL 9010)
einfacher Zugang zu isolierten N+PE Schienen	ja
Klemmen PE / PE mm2	5x(1x25+9x16), 2x(12X10+11X16
Klemmen N (mm2)	6x(1x25+9x16), 2x(12X10+11X16)
GehäuseMaterial	Kunststoff
Gehäuse Farbe	weiß (RAL 9010)
Türen Farbe	Aluminium weiß beschichtet
Leitung Durchmesser	25mm2
Arbeitstemperatur	von -25°C bis +55°C
IK	07
Gewicht	10,4kg
max. Montage Breite	125mm
Abstand zwischen Unterseite und TH-Schiene	29mm
AbnehmbareSchienen DIN (TH/TS 35) auf einem Schlitten
Konformitätserklärung WE	ja
Klemmen N und PE	ja
Selbstklebeetikett für Beschreibung	ja
Griff	flach
Apparaturen Höhe Bereich	68-75mm
	PN-EN 62208:20011
Hersteller	Elektro-Plast
Symbol	9.724
EAN	5901769016781

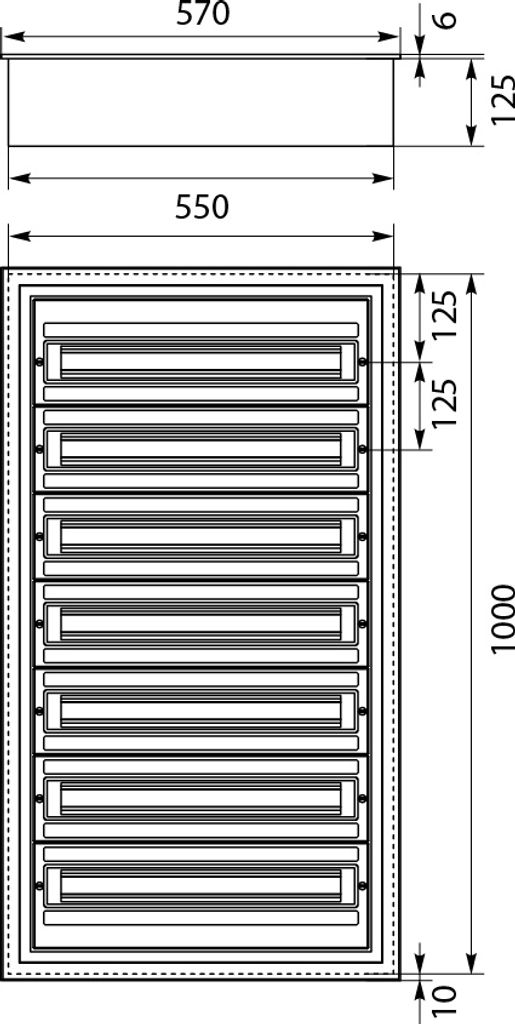

Abmessungen(mm)
