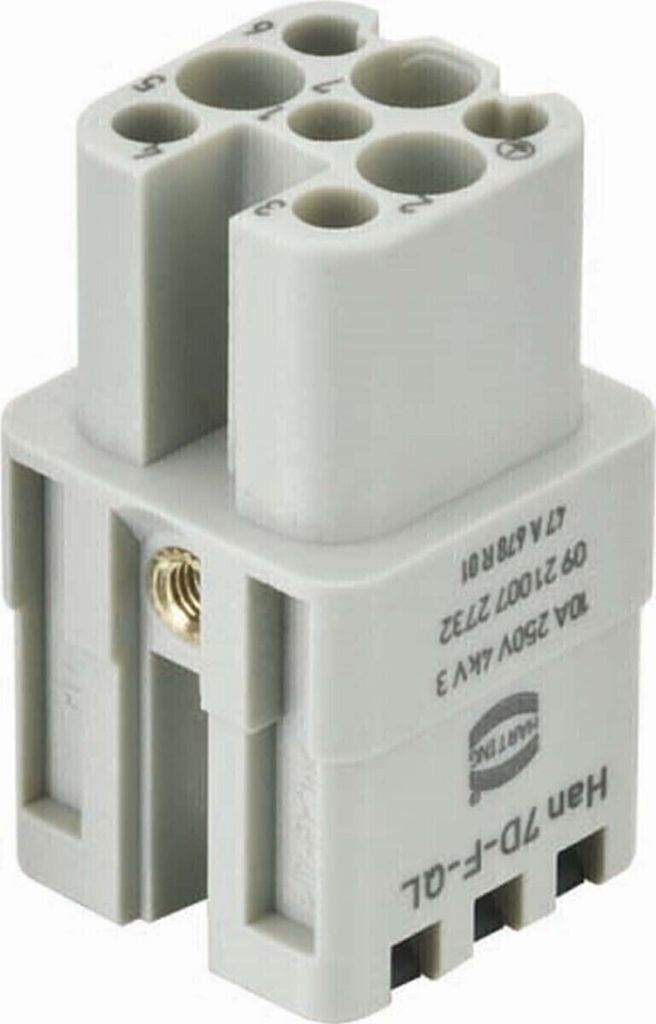

HARTING Han 7D Buchseneinsatz (F) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A - 1 Stück

Harting Buchseneinsatz 09210072732

Hersteller:Harting
Bezeichnung:Buchseneinsatz 0,3-1,5qmm
Typ:09210072732
Anzahl der Leistungskontakte:7
Kontakteinsatz ohne Kontakte:nein
Kontaktausführung:Buchse
Polzahl:7
Werkstoff des Steckverbindereinsatzes:Thermoplast
Bemessungsstrom In:10 A
Umgebungstemperatur:-40..125 °C
Betriebstemperatur:-40..125 °C
Bemessungsspannung:250 V
Bemessungsstoßspannung:4 kV
Verschmutzungsgrad:3
Ausführung des elektrischen Anschlusses:Federzuganschluss
Mit Drahtschutz:nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:0,25..1,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig:0,25..1,5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig:0,25..1,5 mm²
Werkstoff der Kontaktbeschichtung:Silber
Werkstoff des Kontakteinsatzes:Thermoplast
Werkstoff des Kontaktes:sonstige Kupferlegierungen
Brennbarkeitsklasse des Isolierstoffs nach UL 94:V0
Mit Schutzleiter:ja
Min. Anzahl der Steckzyklen:500

Harting Buchseneinsatz 09210072732: weitere Details

Einsätze, Han-Quick Lock Anschluss, Buchse, Polycarbonat (PC), RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 3 A, Kontakte: 7, Leiterquerschnitt: 0,25...1,5 mm², Kupferlegierung, versilbert

Geliefert wird: Harting Buchseneinsatz 0,3-1,5qmm 09210072732, Verpackungseinheit: 1 Stk., EAN: 5713140040397

Wichtiger Hinweis: Beachten Sie, dass elektrotechnische Arbeiten nur durch Elektrofachkräfte oder unter deren Leitung und Aufsicht ausgeführt werden dürfen. Beachten Sie ggf. abweichende länderspezifische Normen und Vorschriften der Elektroinstallation und lassen Sie sich durch einen örtlichen Elektroinstallateur beraten. Geräte mit einem Anschlusswert > 380V/400V benötigen einen Starkstromanschluss und dürfen nur von einem zugelassenen Elektrofachbetrieb angeschlossen werden. Für Geräte mit einer Nennleistung > 12KW benötigen Sie die Zustimmung Ihres Netzbetreibers (Deutschland, andere Länder ggf. abweichend). Buchseneinsatz 0,3-1,5qmm 09 21 007 2732 Anzahl der Leistungskontakte 7, Kontaktausführung Buchse, Polzahl 7, Werkstoff des Steckverbindereinsatzes Thermoplast, Bemessungsstrom In 10A, Umgebungstemperatur -40 ... 125°C, Betriebstemperatur -40 ... 125°C, Bemessungsspannung 250V, Bemessungsstoßspannung 4kV, Verschmutzungsgrad 3, Ausführung des elektrischen Anschlusses Federzuganschluss, Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,25 ... 1,5mm², Anschließbarer Leiterquerschnitt eindrähtig 0,25 ... 1,5mm², Anschließbarer Leiterquerschnitt mehrdrähtig 0,25 ... 1,5mm², Werkstoff der Kontaktbeschichtung Silber, Werkstoff des Kontakteinsatzes sonstige, Werkstoff des Kontaktes sonstige Kupferlegierungen, Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0, Mit Schutzleiter, Min. Anzahl der Steckzyklen 500, Einsätze, Han-Quick Lock Anschluss, Buchse, Polycarbonat, RAL 7032 (kieselgrau), Bemessungsstrom: 10 A, Baugröße: 3 A, Kontakte: 7, Leiterquerschnitt: 0,25...1,5 mm², Kupferlegierung, versilbert

09210072732 HARTING Han 7D Buchseneinsatz (F) Quick-Lock-Anschluss, 7-polig+PE 250V, 10A: Typ: 7D Quick-Lock Einsatz Bauart: Buchseneinsatz (F) Polzahl: 7-polig +PE Beschriftung: 1 - 7 Anschlusstechnik: Quick-Lock-Anschluss Bemessungsspannung: Spannung: 250V Bemessungsstrom: Strom: 10A Bemessungsstoßspannung: 4kV Verschmutzungsgrad: 3 Durchgangswiderstand: kleiner als 3,0mOhm Isolationswiderstand: größer gleich10Ohm Querschnitt: mm2 : 0,25 mm2 - 1,5 mm2 AWG: AWG24 - AWG16 Abisolierlänge: Länge: 10,0mm Maße: Länge: 35,9mm Breite: 21,0mm Höhe: 21,0mm Ader Aderdurchmesser max.: 3,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: größer gleich500 Passend für: 3A-Gehäuse (Kunststoff) Werkstoff: Isolierstoff: Polyamid (PA) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: HB nach UL94 Merkmale: - Feldkonfektionierbar ohne Spezialwerkzeug. - Verkürzten Montagezeiten durch innovative Quick-Lock-Anschlusstechnologie. - Vibrations- und schockfest. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 7 polig
