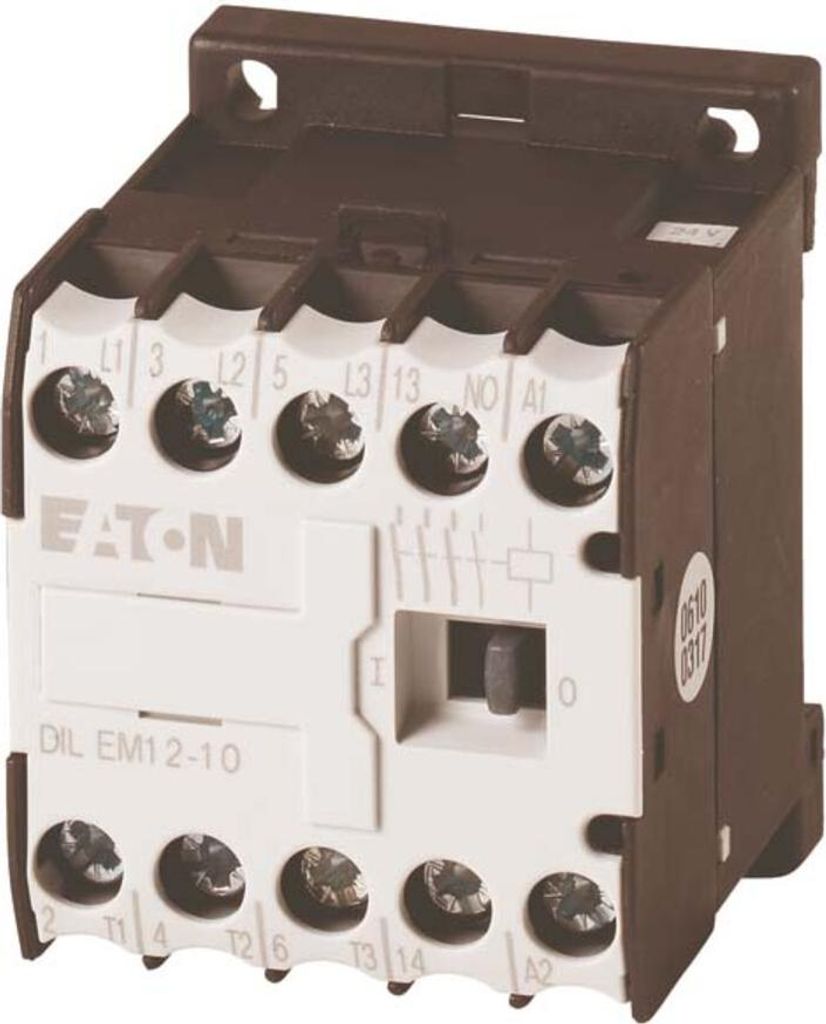

Eaton Leistungsschütz AC-3/400V:5,5kW 3p DILEM12-10-G(24VDC)

Eigenschaften:

• Leistungsschütz, Applikation: Leistungsschütz für Motoren, Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie=12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40°C: Ith=Ie=22 A, gekapselt: Ith=16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith=50 A, gekapselt: Ith=40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P=3 kW, 380 V 400 V: P=5.5 kW, 660 V 690 V: P=4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P=1.5 kW, 380 V 400 V: P=3 kW, 660 V 690 V: P=3 kW, verwendbar für:¿DILEM,¿DILE, Kontaktbestückung S=Schließer: 1 S, Stromart AC/DC: Gleichstrombetätigung

Technische Daten:

• Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
• Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
• Bemessungssteuerspeisespannung Us bei DC: 24 V
• Spannungsart zur Betätigung: DC
• Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
• Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 1899-12-30 00:00:00
• Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
• Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6,59999999 A
• Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
• Bemessungsbetriebsleistung NEMA: 3,7 kW
• Geeignet für Reiheneinbau: Nein
• Anzahl der Hilfskontakte als Schließer: 1
• Anschlussart Hauptstromkreis: Schraubanschluss
• Anzahl der Schließer als Hauptkontakte: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
  • Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
  • Bemessungssteuerspeisespannung Us bei DC: 24 V
  • Spannungsart zur Betätigung: DC
  • Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
  • Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 1899-12-30 00:00:00
  • Bemessungsbetriebsleistung bei AC-3, 400 V: 5,5 kW
  • Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6,59999999 A
  • Bemessungsbetriebsleistung bei AC-4, 400 V: 3 kW
  • Bemessungsbetriebsleistung NEMA: 3,7 kW
  • Geeignet für Reiheneinbau: Nein
  • Anzahl der Hilfskontakte als Schließer: 1
  • Anschlussart Hauptstromkreis: Schraubanschluss
  • Anzahl der Schließer als Hauptkontakte: 3


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

Produkttyp:

Schütz

Produktfarbe:

Schwarz, Weiß

Anzahl der Pole:

3

Internationale Schutzart (IP-Code):

IP20

Breite:

45 mm

Tiefe:

52 mm

Höhe:

58 mm

Hauptmerkmale Merkmale Produkttyp Schütz Produktfarbe Schwarz, Weiß Anzahl der Pole 3 Internationale Schutzart (IP-Code) IP20 Gewicht und Abmessungen Breite 45 mm Tiefe 52 mm Höhe 58 mm
