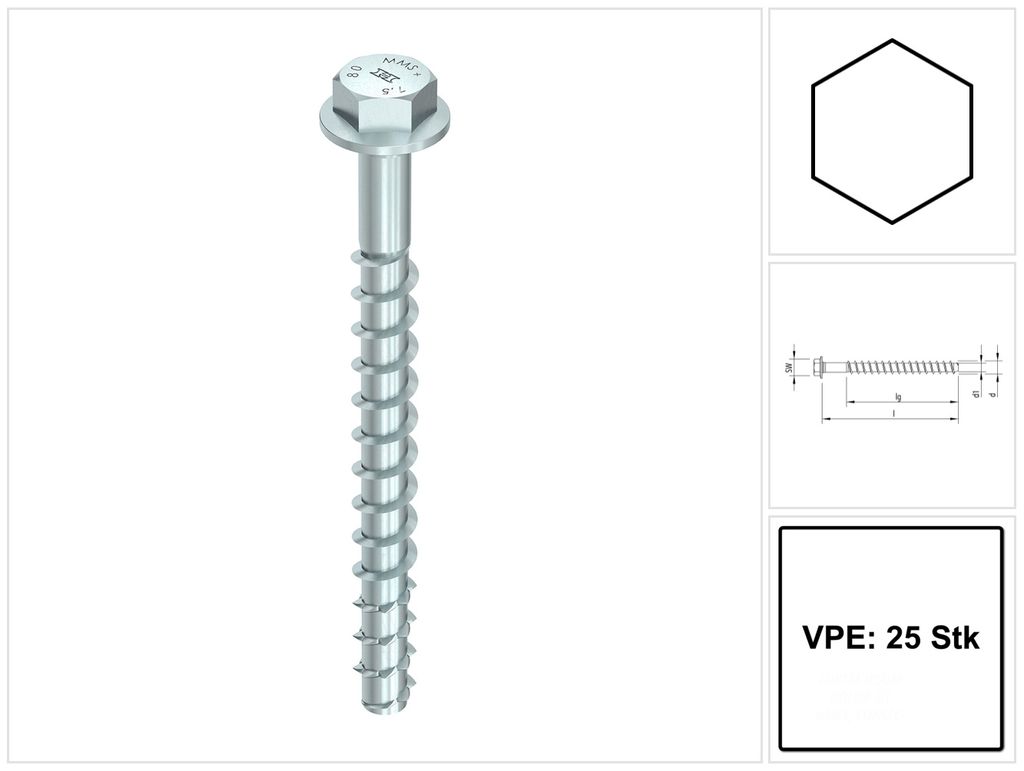

HECO-MMSplus-SS 10x120/ 55/ 70 SW13 zn-bl

Das Original unter den selbstschneidenden Betonschrauben. Der Schraubanker MULTI-MONTI -plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI . Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Die Betonschraube MULTI-MONTI -plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar.

Eigenschaften:

• Der montagefreundliche Schraubanker auch bei stark verschlissenen Bohrern
• Optimiertes Betongewinde mit Vollgewindevarianten für höchste Beanspruchungen
• Zwei Setztiefen für mehr Flexibilität
• Maschinell setzbar und sofort belastbar
• Erweitertes Produktsortiment und Abmessungen für unterschiedliche Anwendungen, architektonische Gegebenheiten und Einsatzbereiche

Technische Daten:

• Anbauteildicke, tfix1: 55 mm
• Anbauteildicke, tfix2: 70 mm
• Antriebsgröße: SW-13
• Bohr-Durchmesser, d0: 8,0 mm
• Bohrlochtiefe, h1: 75 mm
• Bohrlochtiefe, h2: 60 mm
• Durchgangsloch im Anbauteil, df: 12,5 mm
• Einschraubtiefe, hnom1: 65 mm
• Einschraubtiefe, hnom2: 50 mm
• Gewindelänge, lg: 95 mm
• Kopfdurchmesser, dk: 19,0 mm
• Empfohlene max. Leistungsabgabe des Schlagschraubers, Tmax1: 250 Nm
• Mindestbauteildicke, hmin: 115 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:
  • Anbauteildicke, tfix1: 55 mm
  • Anbauteildicke, tfix2: 70 mm
  • Antriebsgröße: SW-13
  • Bohr-Durchmesser, d0: 8,0 mm
  • Bohrlochtiefe, h1: 75 mm
  • Bohrlochtiefe, h2: 60 mm
  • Durchgangsloch im Anbauteil, df: 12,5 mm
  • Einschraubtiefe, hnom1: 65 mm
  • Einschraubtiefe, hnom2: 50 mm
  • Gewindelänge, lg: 95 mm
  • Kopfdurchmesser, dk: 19,0 mm
  • Empfohlene max. Leistungsabgabe des Schlagschraubers, Tmax1: 250 Nm
  • Mindestbauteildicke, hmin: 115 mm
  • Mindestbauteildicke, hmin2: 100 mm
  • Min. Randabstand, cmin: 35 mm
  • Durchmesser, d: 10,0 mm
  • Länge, l: 120 mm
  • Kopfausführung: Sechskantkopf mit angepresster Scheibe
  • Antrieb: Sechskantkopf
  • Produktfamilie: MULTI-MONTI-plus
  • MMS-Typ: MULTI-MONTI-plus SS
  • Werkstoff: Kohlenstoffstahl
  • Oberfläche: verzinkt blau, A2K
  • Verpackungstyp: VARIANTA-Handwerkerverpackung
  • Europäische technische Bewertung: ETA-15/0784


  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.

MULTI-MONTI-plus Betonschraube blau verz. Sechskantkopf mit Scheibe 10,0x120 - 25 Stück

Technische Daten:
Durchmesser: 10 mm
Länge: 120 mm
Gewindelänge lg: 95 mm
Kopfform: Sechskantkopf mit angepresster Scheibe
Antrieb: SW-13
Kopfdurchmesser dk: 19 mm
Werkstoff-Ausführung: Stahl, gehärtet
Oberfläche: verzinkt blau, A2K
Bohr-Durchmesser d0: 8 mm
max. Anbauteildicke tfix1: 55 mm
max. Anbauteildicke tfix2: 70 mm
Bohrlochtiefe h1: 75 mm
Bohrlochtiefe h2: 60 mm
Einschraubtiefe hnom1: 65 mm
Einschraubtiefe hnom2: 50 mm
Packungsinhalt: 25 Stück
ETA 15/0784 Zulassung: JA
Sprinkler-Zulassung: JA
Seismische Zulassung C1: JA
Feuerwiderstandsklasse F120/R120: JA

Produktvorteile:
Neuer Standard: Sechskantkopf mit angepresster Scheibe
Optimiertes Betongewinde mit mehr Wirkfläche
Höhere Lasten
Zusätzliche Lastklassen pro Durchmesser
Erweitertes Produktsortiment z.B. mit Vorsteckanker MMS-plus V
Diverse Zulassungen wie für Seismik und Hohldecken in Arbeit

Der neue Schraubanker MULTI-MONTI®-plus (MMS-plus) mit optimierten Standards ist eine Weiterentwicklung der Betonschraube MULTI-MONTI®. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Die Betonschraube MULTI-MONTI®-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar.

Lieferumfang:

- 25x HECO MULTI MONTI plus SS Schraubanker 10,0 x 120 mm

Produktbeschreibung:

Die HECO MULTI-MONTI-plus Betonschraube ist selbstschneidend. Sie hat einen Sechskantkopf mit angepresster Scheibe und Kopfprägung MMS+. Das Ideale Zusammenspiel zwischen Kern- und Gewindegeometrie ermöglicht zudem ein leichtes Einschrauben und hohe Tragfähigkeiten. Sie ist maschinell setzbar und sofort belastbar. Sie eignet sich beispielsweise für die Stützenmontage, Rohrmontagen, Richtstützenmontage, die Befestigung von Kabelschächten, für die Geländebefestigung und das Befestigen von Wandhaltern und Konsolen.

Technische Daten:

Hersteller: HECO
Herstellerbezeichnung: MULTI MONTI plus SS
Herstellernummer: 48455
Produktart: Betonschraube
Antrieb:Sechskantkopf
Antriebsgröße: SW-13
Durchmesser, d: 10,0 mm
Länge, l: 120 mm
Gewindelänge, lg: 95 mm
Kopfdurchmesser, dk: 19,0 mm
Bohr-Durchmesser, d0: 8,0 mm
Anbauteildicke, tfix1: 55 mm
Anbauteildicke, tfix2: 70 mm
Einschraubtiefe, hnom1: 65 mm
Einschraubtiefe, hnom2: 50 mm
Bohrlochtiefe, h1: 75 mm
Bohrlochtiefe, h2: 60 mm
Durchgangsloch im Anbauteil, df: 12,5 mm
Min. Randabstand, cmin: 35 mm
Mindestbauteildicke, hmin: 115 mm
Mindestbauteildicke, hmin2: 100 mm
Empfohlene max. Leistungsabgabe des Schlagschraubers, Tmax1: 250 Nm
Werkstoff: Kohlenstoffstahl
Oberfläche: verzinkt blau, A2K


Bei gewerblicher Nutzung beachten Sie bitte die Bauvorschriften!

HECO-MULTI-MONTI®-plus Schraubanker,
Sechskantkopf (MMS-plus SS)

- Stahl, gehärtet
- Galvanisch verzinkt, blau
- Sechskantkopf mit angepresster Scheibe
- Optimiertes Betongewinde mit mehr Wirkfläche
- Verzahnte Funktionsspitze für optimale Hinterschneidung im Untergrund
- Zusätzliche Lastklasse pro Durchmesser
- Verbesserte Montagesicherheit
- Maschinell setzbar
- Sofort belastbar
- ETA-15/0784

SW = Schlüsselweite

* zugelassen für seismische Einwirkung C1
** zugelassen für seismische Einwirkung C1 ab 65 mm Setztiefe

Technische Daten

Abmessung: 10,0 x 120** mm
SW: 13 mm
Bohr-Durchm. Ø: 8 mm
Seismik: ab 65 mm Setztiefe
Scheiben-Durchm. Ø: 19 mm
Klemmstärke: 55/70 mm
Setztiefe: 65/50 mm
Gewicht: 55 g

---

Art.-Nummer: DVE4019787484558
Shop-Nummer: DVE4019787484558
EAN: 4019787484558

MULTI-MONTI®-plus Schraubanker,
Sechskantkopf (MMS-plus SS)

-Stahl, gehärtet
-Galvanisch verzinkt, blau
-Sechskantkopf mit angepresster Scheibe
-Optimiertes Betongewinde mit mehr Wirkfläche
-Verzahnte Funktionsspitze für optimale Hinterschneidung im Untergrund
-Zusätzliche Lastklasse pro Durchmesser
-Verbesserte Montagesicherheit
-Maschinell setzbar
-Sofort belastbar
-ETA-15/0784

SW = Schlüsselweite

*zugelassen für seismische Einwirkung C1
**zugelassen für seismische Einwirkung C1 ab 65 mm Setztiefe

Artikel 88902 Stahl gehrtet MMSplus-SS galvanisch verzinkt MULTI-MONTI Schraubanker MMSplus-SS Sechskantkopf mit angepresster Scheibe - Abmessung: 10 x 120 VE=S (25 Stck )

Weitere technische Eigenschaften:
Werkstoff: Stahl gehrtet
Durchmesser: 10mm
Gruppencode: 088902.00102
Normart: REYHER-Artikel 88902
Produkt-Typbezeichnung: MULTI-MONTI Schraubanker MMSplus-SS, SS = Sechskantkopf mit angepresster Scheibe

MULTI-MONTI®-plus Schraubanker, Sechskantkopf (MMS-plus SS)

● Stahl, gehärtet
● Galvanisch verzinkt, blau
● Sechskantkopf mit angepresster Scheibe
● Optimiertes Betongewinde mit mehr Wirkfläche
● Verzahnte Funktionsspitze für optimale Hinterschneidung im Untergrund
● Zusätzliche Lastklasse pro Durchmesser
● Verbesserte Montagesicherheit
● Maschinell setzbar
● Sofort belastbar
● ETA-15/0784

SW = Schlüsselweite

*zugelassen für seismische Einwirkung C1
**zugelassen für seismische Einwirkung C1 ab 65 mm Setztiefe

---

weitere Info's:

• Seismik: ab 65 mm Setztiefe
• Abmessung: 10 x 120** mm
• Scheiben-Ø: 19 mm
• SW: 13 mm
• Bohr-Ø: 8 mm
• Klemmstärke: 55/70 mm
• Setztiefe: 65/50 mm
• Marke: HECO

MULTI-MONTI®-plus Schraubanker, Sechskantkopf (MMS-plus SS)

● Stahl, gehärtet
● Galvanisch verzinkt, blau
● Sechskantkopf mit angepresster Scheibe
● Optimiertes Betongewinde mit mehr Wirkfläche
● Verzahnte Funktionsspitze für optimale Hinterschneidung im Untergrund
● Zusätzliche Lastklasse pro Durchmesser
● Verbesserte Montagesicherheit
● Maschinell setzbar
● Sofort belastbar
● ETA-15/0784

SW = Schlüsselweite

*zugelassen für seismische Einwirkung C1
**zugelassen für seismische Einwirkung C1 ab 65 mm Setztiefe

---

weitere Info's:

• Seismik: ab 65 mm Setztiefe
• Abmessung: 10 x 120** mm
• Scheiben-Ø: 19 mm
• SW: 13 mm
• Bohr-Ø: 8 mm
• Klemmstärke: 55/70 mm
• Setztiefe: 65/50 mm
• Marke: HECO

HECO-MULTI-MONTI-plus SS Betonschraube Sechskant Vollgewinde 10x120 mm blau verzinkt 25 Stück

HECO-MMSplus-SS 10x120/ 55/ 70 SW13 zn-bl Einheit: 25 Stück

Box von 25 Multi Monti Schrauben 10x120 mm HECO - Sechskantkopf - St.max 55 mm - Bohrung 8 mm - 48455
